CM602-L 操作手册 1.3 彩色接触面板 Pa ge 1- 10 5. 箭头开关 换页开关 画面上所显示的页面会 翻页。 ( 纵向 ) ( 横向 ) 移动开关 光标移至箭头方向。 ( 也有与下面不同的配置 ) 6. 开关上的标记 重复标记 ( 右上 ) 在按下该开关之间，反 复执行该开关的功能。 锁定解除标记 ( 左上 ) 表示边按着操作面板的 UNLOCK ，边使用的开关。 EJM8A- C-OMC01-A01-…
CM602-L
操作手册
1.3
彩色接触面板
Page 1-9
B)

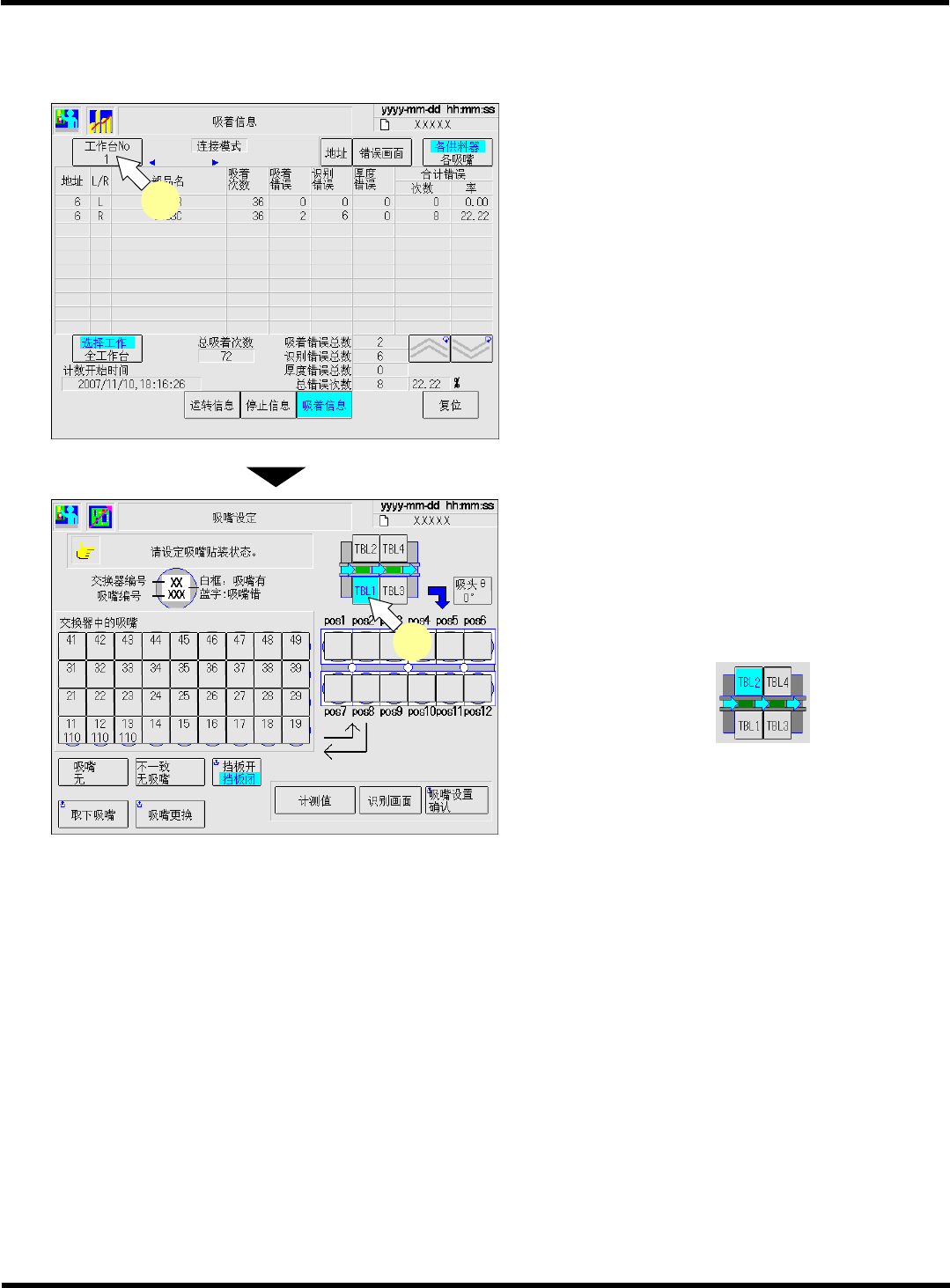

生产线上的桌子切换
•
根据流向方向的不同，桌子编号也不同。
1.
按
[
工作台
No.]
。
•
每按一次，按钮下部的数字将被切换。其编号
表示桌子
No.
。
2.
按画面右上的插图。
•
画面为高速吸头
(12
吸嘴
)
。
•
所按下的桌子
No.
将变为所选择的桌子，并反转
显示。
使用模式
:
自动运转、生产设定、生产信息、机器
设定
EJM8A-C-OMC01-A01-00
4Z4C-022E
EJM4A-Pc-0021
2
EJM8
A
-Pi-0006
1
CM602-L
操作手册
1.3
彩色接触面板
Page 1-10
5.
箭头开关
换页开关
画面上所显示的页面会翻页。
(
纵向
)
(
横向
)
移动开关
光标移至箭头方向。
(
也有与下面不同的配置
)
6.
开关上的标记
重复标记
(
右上
)
在按下该开关之间，反复执行该开关的功能。
锁定解除标记
(
左上
)
表示边按着操作面板的
UNLOCK
，边使用的开关。
EJM8A-C-OMC01-A01-00
CM602-L
操作手册
1.3
彩色接触面板
Page 1-11
1.3.4
信息
面向操作员的信息显示在四角的方框内。
信息的图标
为便于了解信息内容，在信息的前面显示下列图标。
图标
内容
图标
内容
指示信息
危险、警告、注意信息
询问信息
禁止信息
时间等待信息
强制信息
(
蓝底白色记号
(!) )
错误信息
EJM8A-Pi-0005
EJM8A-C-OMC01-A01-00
