CM602-L 操作手册 2.2 生产前 Page 2-5 2.2.2 运转气压的确认 调整部位 1. 用六角扳子拆下螺栓， 打开后面右下的盖。 2. 确认 MR 装置压力计的表示数值在 0.49 MPa 以上 0.54 M Pa 以下。 ∗ 请确认控制杆位于 ON 侧。 ( 参照下述内容 ) ∗ 气压不适宜时，请旋转 调节器旋钮进行调整。 ( 参照下述内容 ) 气压的调整步骤 1. 解除锁定 2. 压力调整 3. 锁定 处于 …
CM602-L
操作手册
2.2
生产前
Page 2-4
3.
确认废弃箱的位置
废弃箱的设置是否正确
?
是
→
进行第
4
步
否
→
请按照左图的
“OK”,
正确设置。
∗
如果设置不正确，有因吸嘴和吸头互相干涉而
造成破损的可能性。
4.
安全盖开关的确认
安全盖是否全部关闭
?
是
→
进行
“2.2.2
运转气压的确认
”
否
→
请关闭前后安全盖。
EJM4A-AA01
EJM8A-C-OMC02-A01-00
EJM4A-129E00
CM602-L
操作手册
2.2
生产前
Page 2-5
2.2.2
运转气压的确认
调整部位
1.
用六角扳子拆下螺栓，打开后面右下的盖。
2.
确认
MR
装置压力计的表示数值在
0.49 MPa
以上
0.54 MPa
以下。
∗
请确认控制杆位于
ON
侧。
(
参照下述内容
)
∗
气压不适宜时，请旋转调节器旋钮进行调整。
(
参照下述内容
)
气压的调整步骤
1.
解除锁定
2.
压力调整
3.
锁定
处于
ON
的状态
EJM8A-C-OMC02-A01-00
EJM4A-AB01
后面右下的盖
螺栓
EJM4A-062P
SMC PRESSURE
MPa
OUT
SET
4Z4C-403E
调节器旋钮
压力计
控制杆
CM602-L
操作手册
2.3
生产开始
Page 2-6
2.3
生产开始
要求
生产开始前，请确认紧急停止按钮的位置及操作方法。
(
安全注意事项
)
∗
发生异常时请迅速按下按钮。
∗
将紧急停止按钮往箭头所示的方向旋转来进行解除。

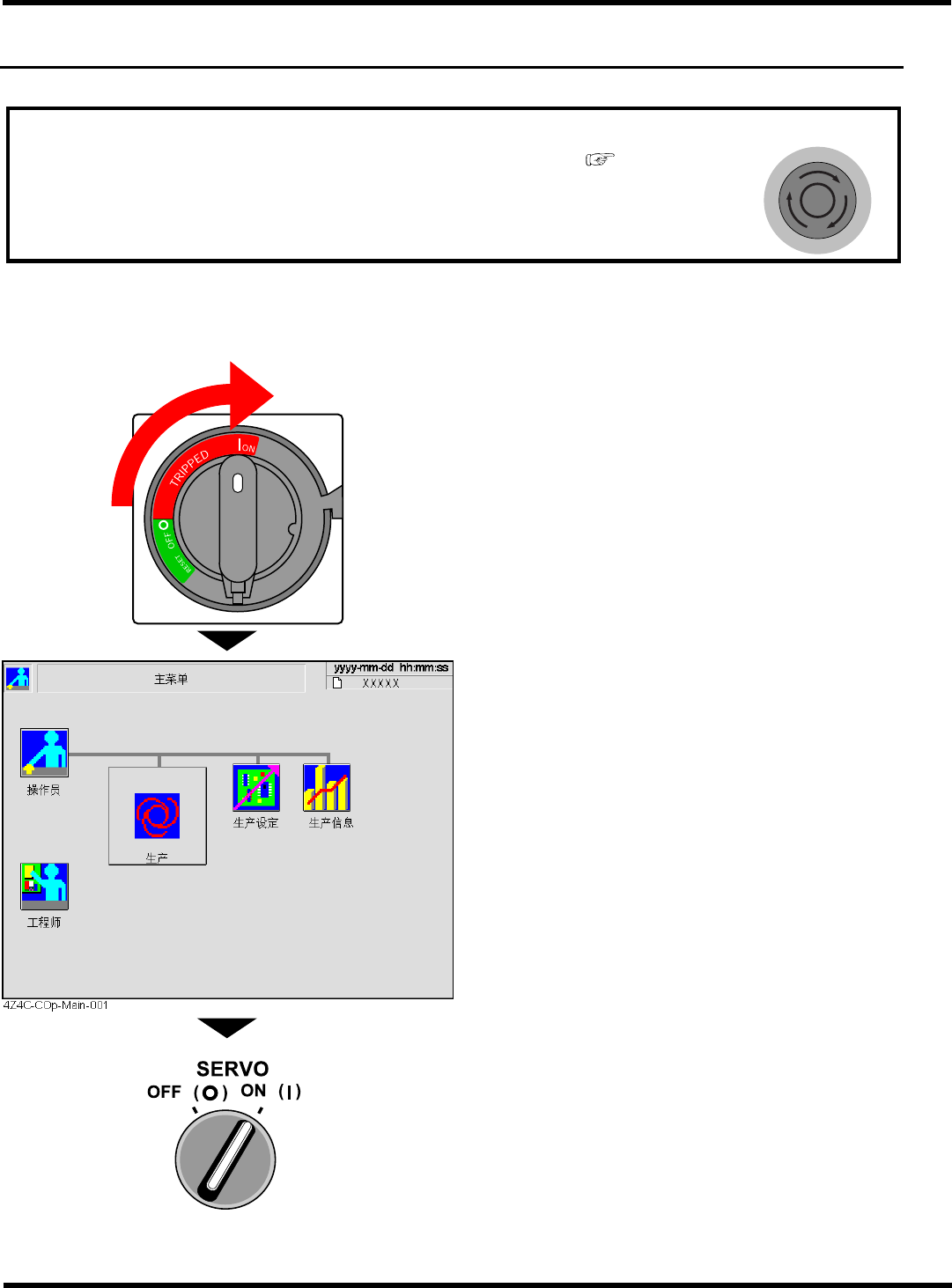

2.3.1
本机的启动
请按以下步骤启动本机。
1.
将电源开关置于
ON ( I )
。
•
本机接通电源，彩色接触面板开始显示。
•
开始本机的系统读取。
读取需要花费
1
分钟左右。
•
系统启动一结束就会显示左图所示的画面。
2.
将伺服开关置于
ON ( I )
。
EJM8A-C-OMC02-A01-00
