CM602-L
操作手册
2.3
生产开始
Page 2-10
关于在原点复归动作中显示的信息
① 自动运转前的吸嘴确认动作中，吸嘴直径不同时
•
此时，将会显示是否要继续生产的确认信息。
另外，当位置偏移量超出范围时也会显示同样
的信息。
∗
仅限于高速吸头
(12
吸嘴
)
时显示。
要求
吸嘴位置偏移量错误的原因可能是吸嘴的污垢、破损以及吸嘴汽缸轴的弯曲等。
请在生产设定菜单画面中选择吸嘴设定后进行吸嘴确认动作后，通过偏移值及识别图
像确认状态。
原因不明时，请与本公司联系。
② 未设置生产中使用的供料器时
•
此时将会显示相应的信息，无法进行下一步。
请确认供料器的设置状态。
EJM8A-C-OMC02-A01-00
EJM4A-Ro-0003
EJM4A-Ro-0004
CM602-L
操作手册
2.3
生产开始
Page 2-11
③
在高速吸头
(12
吸嘴
)
搭载机，但以下固件版本不对应高速吸头
(12
吸嘴
)
时
•
IO
负荷基板
•
整体交换台车
•
供料器
IO
负荷基板
•
系统进行固件版本的检查并显示信息，以表示
该固件版本不是对应版本。
∗
也可以按
[
是
]
来继续进行生产动作，但有可能导
致生产率的下降。请参照维修手册
“
构成装置
的更新
”
，更新到对应版本。
整体交换台车
供料器
EJM8A-C-OMC02-A01-00
EJM4A-Ro-0005
EJM4A-Ro-0006
EJM4A-Ro-0007
CM602-L
操作手册
2.4
生产中
Page 2-12
2.4
生产中
2.4.1
生产中的信息与功能

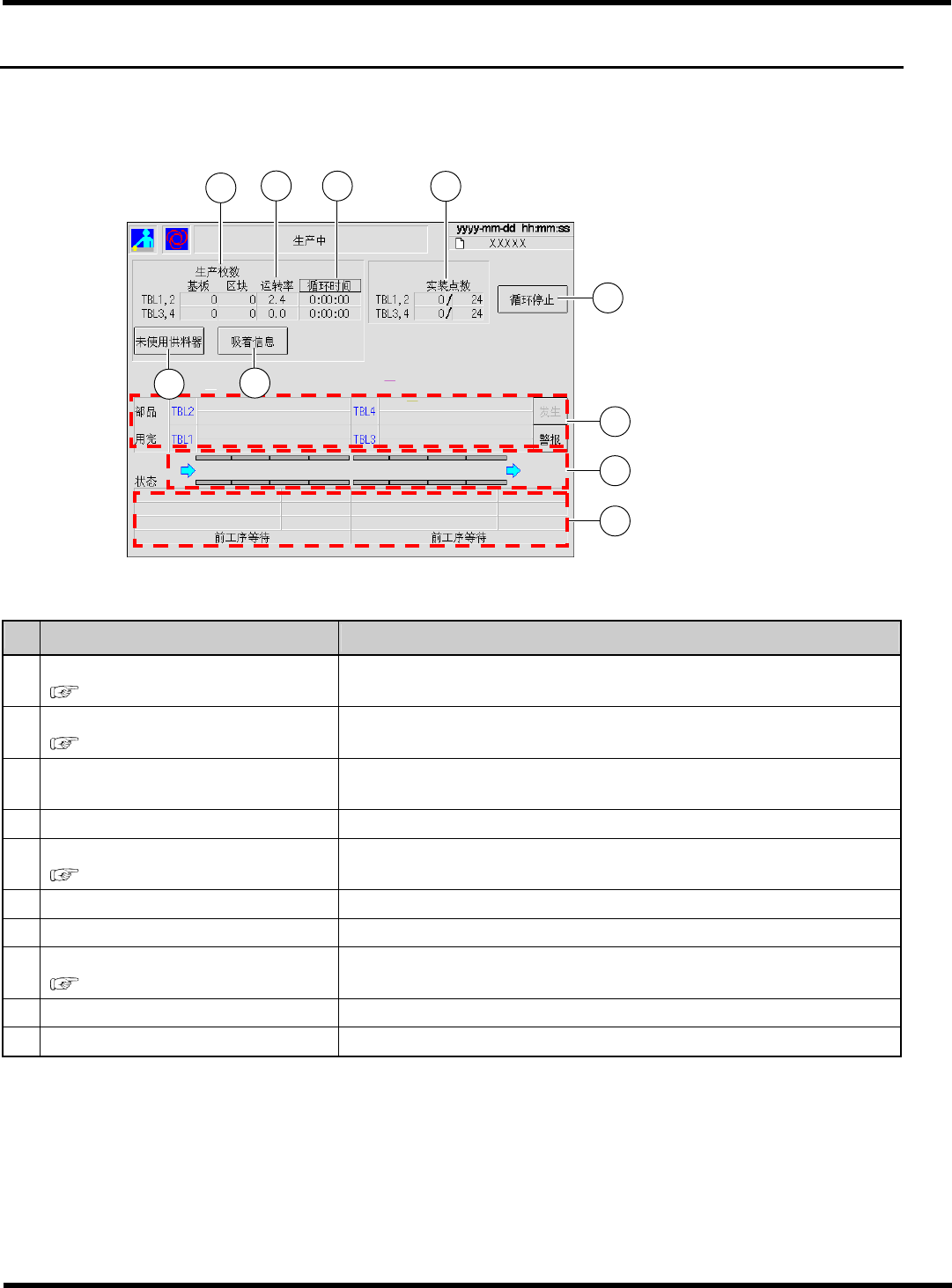

显示基本的生产信息、部品用完的供料器地址、运转情况。
No.
名称
说明
‘
生产枚数
’
(
参考手册
)
生产的基板数及区块数
‘
运转率
’
(
参考手册
)
本机的运转率
[
循环时间
]
指从基板加载到实装工作台上到实装已结束的该基板开始卸载之间所需
的时间。按下按键，将显示包括基板搬送时间在内的时间。
‘
实装点数
’
指在当前为止实装完毕的部品点数
[
循环停止
]
( “2.5.1
停止操作
”)
当实装完实装中的基板后，要暂时停止生产时请按此按钮。
[
未使用供料器
]
未使用供料器的
LED
将会点灯。如果再按一次，将会熄灯。
[
吸着信息
]
显示生产信息的吸着信息。
‘
部品用完
’
(
“3.
生产材料的设置
”)
显示生产中部品用完的供料器的地址。
搬送状态
显示基板的搬送状态及当前的位置。
‘
状态
’
显示当前机器的状态。
