7 Stromversorgung
7.2 Beschreibung der Kabelfarben
Technisches Training FSE SIPLACE TX-Series 08/2018 99
7.2 Beschreibung der Kabelfarben
Die Kabel haben unterschiedliche Farben entsprechend ihrer spezifischen Spannung. So können
Sie die Spannungsebenen der getesteten Teile mit Hilfe der Farben erkennen:
Spannung Farbe Code Kommentar
Netzspannung Orange ODER Alle Stromkreise, an denen bei
ausgeschalteter Maschine noch
Spannung anliegt.
Spannung allgemein Schwarz BK
Neutralleiter Hellblau BU Europa:
Gemäß den EN- und CE-Standards
muss die Kabelfarbe hellblau sein.
USA / Kanada:
Gemäß den UL-Standards muss die
Kabelfarbe weiß sein.
PE Grün / gelb GNYE
DC 300 V Pink PK 300V Zwischenkreisspannung
DC 160 V Grau GY 160V Zwischenkreisspannung
DC 42 V Violett VT 42VDC Zwischenkreisspannung für
Transport und Kopfantriebe; Spannung
für Vision Flash
DC 28 V Braun BN 28V FCU-Versorgungsspannung
DC 24 V Braun BN
24VDC sicherheits-
gesteuert
Rot RD
GND, 0 V Weiß WH
Steuerung allgemein Gelb YE Steuerung, Eingänge, Ausgänge,
Nothalt
7 Stromversorgung
7.3 Spannungsübersicht - Blockdiagramme
100 Technisches Training FSE SIPLACE TX-Series 08/2018
7.3 Spannungsübersicht - Blockdiagramme
7.3.1 Blockschaltbild der TX-Stromversorgung

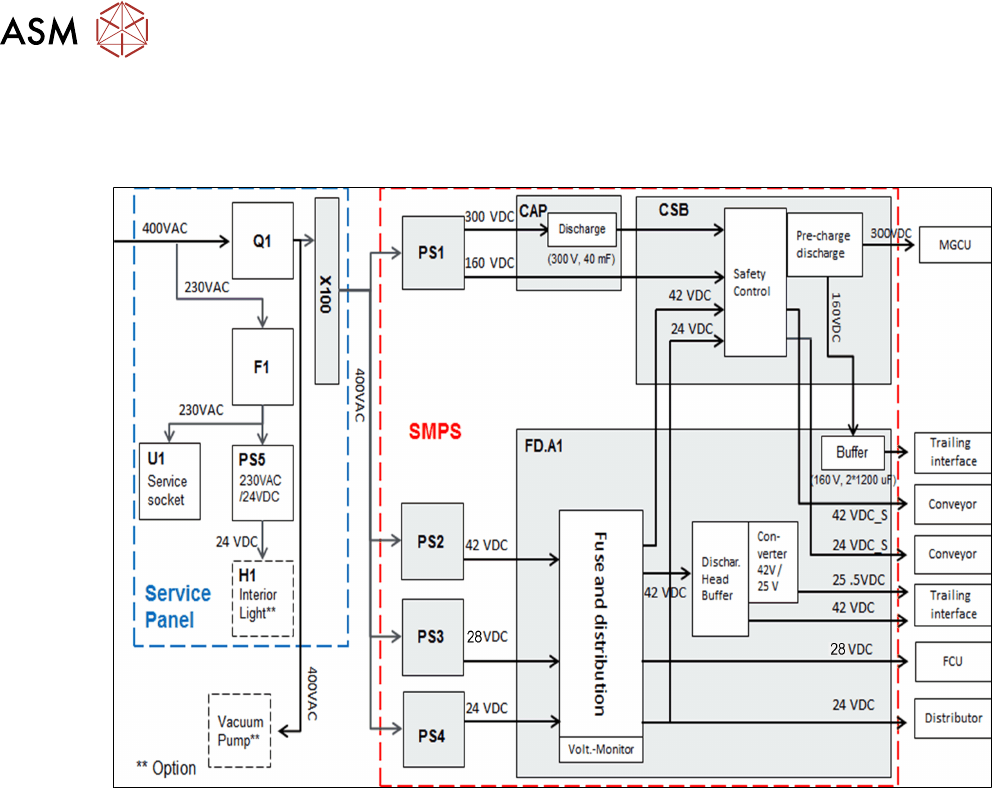

Das obere Bild zeigt eine einfache Übersicht über die Spannungserzeugung mithilfe der SMPS.
●
Das Netzteil PS1 wandelt die Eingangswechselspannung des Netzes in 300VDC (für
Zwischenkreisspannung Hauptachsen) und 160VDC (für Zwischenkreisspannung Kopfachse)
um.
●
Die 300VDC werden über die Pufferbatterie CAP1 an die Schützsicherheitsabschaltung
(CSB) geleitet, diese Spannung wird über die Platine Pre-/Discharge A2 kontrolliert
aufgeladen und entladen und über die Pufferbatterie CAP1 die Energie gepuffert.
●
Das Netzteil PS2 wandelt die Eingangswechselspannung des Netzes in 42VDC um.
●
Eine Verbindung der 42VDC-Spannung wird über die CSB geleitet, von wo sie wieder zur
FDB geleitet und als 42VDC_S verteilt (geschaltet) wird. Die andere Verbindung dient direkt
der Entladung des Kopfpuffers.
●
Das Netzteil PS3 wandelt die Eingangswechselspannung des Netzes in 28VDC um.
●
Das Netzteil PS4 wandelt die Eingangswechselspannung des Netzes in 24VDC um.
●
Diese 24VDC-Spannung wird über die CSB geleitet, von wo sie dann zurück zur FDB geleitet
wird und dort dann als 24VDC_S (geschaltet) verteilt wird.
●
Alle Spannungen werden von der Sicherungs- und Verteilplatine (FDB - Fuse and Distribution
Board) abgesichert.
7 Stromversorgung
7.3 Spannungsübersicht - Blockdiagramme
Technisches Training FSE SIPLACE TX-Series 08/2018 101
7.3.2 300V Zwischenkreisspannung für die Hauptachsen

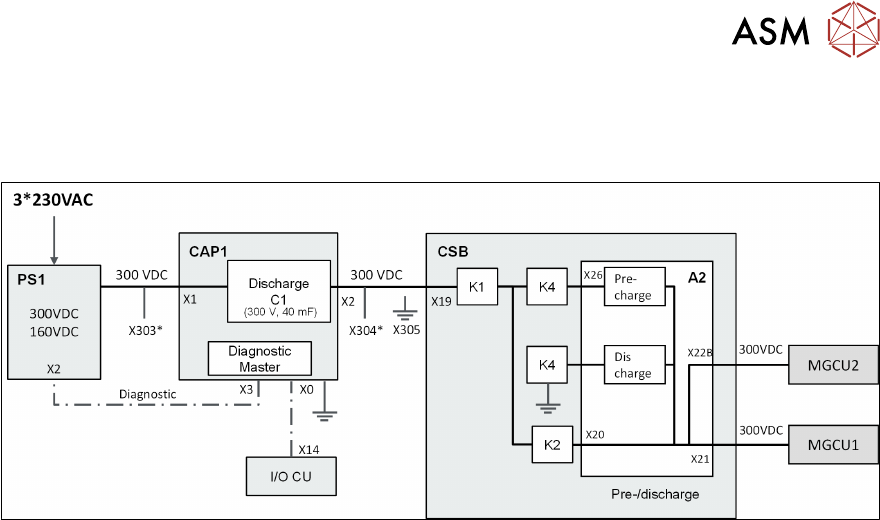

Im folgenden Bild ist die Erzeugung der 300V Zwischenkreisspannung für die Hauptachsen
visualisiert.
* X303/X304 Service-Testpunkt für DC 300 V ein/aus
●
Die Zwischenkreisspannung 300 VDC für die Hauptachsen wird mit Netzteil PS1 erzeugt und
direkt über die CAP1 und CSB Baugruppe an die MGCU ausgegeben.
●
Die Kondensatorbatterie CAP1 wird mit den 300VDC aufgeladen.
●
Die Steuerung der Vor- bzw. Entladung der Hauptachsen in Verbindung mit der
Energieverwaltung in der Pufferbatterie wird durch die Pre-/Discharge Platine –A2 in der
Baugruppe Sicherheitsabschaltung (CSB) gesteuert.
