7 Stromversorgung
7.6 Funktionsbeschreibung der einzelnen Baugruppen der TX-SMPS
110 Technisches Training FSE SIPLACE TX-Series 08/2018
7.6.2 Netzteil PS1- (330 VDC/ 160 VDC)
1. Anschluss Eingang 3-Phasen-AC
2. Ausgang 300 VDC/ 160 VDC
3. Diagnose-Stecker
4. LED zur Rest-Spannungsanzeige
●
Die Spannung 300VDC wird für die Hauptachsenantriebe verwendet. Aufgrund der hohen
Spitzenleistungen, muss diese Spannung ausgangsseitig gepuffert werden.
●
Die Pufferung der Spannung 300VDC wird mit der Pufferbatterie CAP1 realisiert.
●
Mittels einer Vor-/Entladesteuerung auf der Platine Pre/Discharge Board –A2 wird diese
Pufferbatterie kontrolliert zur Energieabgabe (beim Beschleunigen) und Energieaufnahme
(beim Bremsen) der Hauptachsen verwendet.
●
Die Spannung 160VDC wird für die Kopfachsen verwendet. Auch hier muss aufgrund der
hohen Spitzenleistung eine ausgangsseitige Pufferung stattfinden.
●
Die Pufferung der Spannung 160VDC findet auf dem Pre-/Discharge Board –A2 mit Hilfe von
Kondensatoren statt.
7 Stromversorgung
7.6 Funktionsbeschreibung der einzelnen Baugruppen der TX-SMPS
Technisches Training FSE SIPLACE TX-Series 08/2018 111

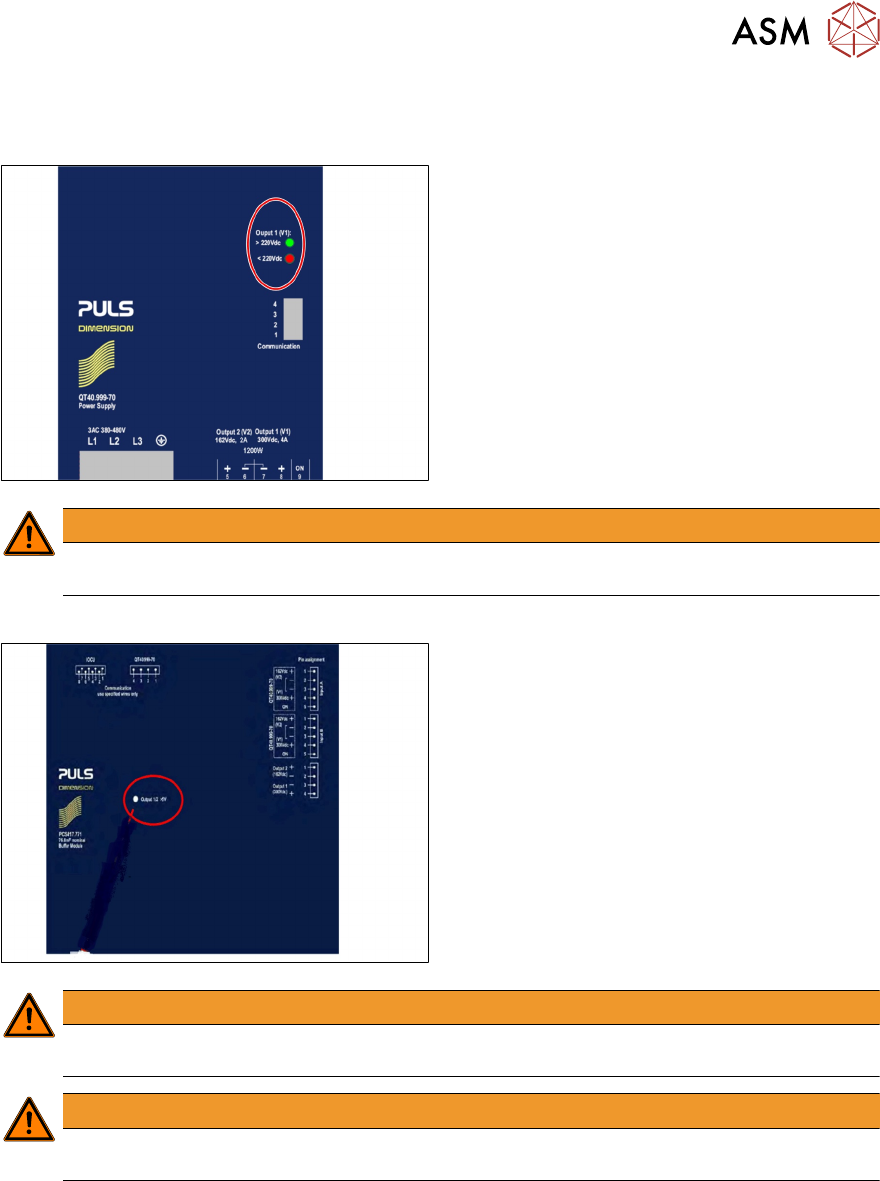

7.6.2.1 Stromversorgung (SMPS) - Sicherheitsanzeige
Anzeige an PS1
●
LED grün 300VDC bis 220VDC
●
LED rot 220VDC bis 5VDC
●
LEDs aus unter 5VDC
WARNUNG
Erst wenn die Spannung unter < 5VDC fällt (beide LEDs sind aus), können Sie gefahrlos
an der Stromversorgung arbeiten!
Anzeige an CAP1
●
LED rot über 5VDC
●
LED aus unter 5VDC
WARNUNG
Erst wenn die Spannung unter < 5VDC fällt (LED ist aus), können Sie gefahrlos an der
CAP1-Einheit arbeiten!
WARNUNG
Der Status der LEDs ist kein Garant für die Spannungsfreiheit der Einheiten. Vor Beginn
der Servicearbeiten muss immer die Spannung gemessen werden.
7 Stromversorgung
7.6 Funktionsbeschreibung der einzelnen Baugruppen der TX-SMPS
112 Technisches Training FSE SIPLACE TX-Series 08/2018

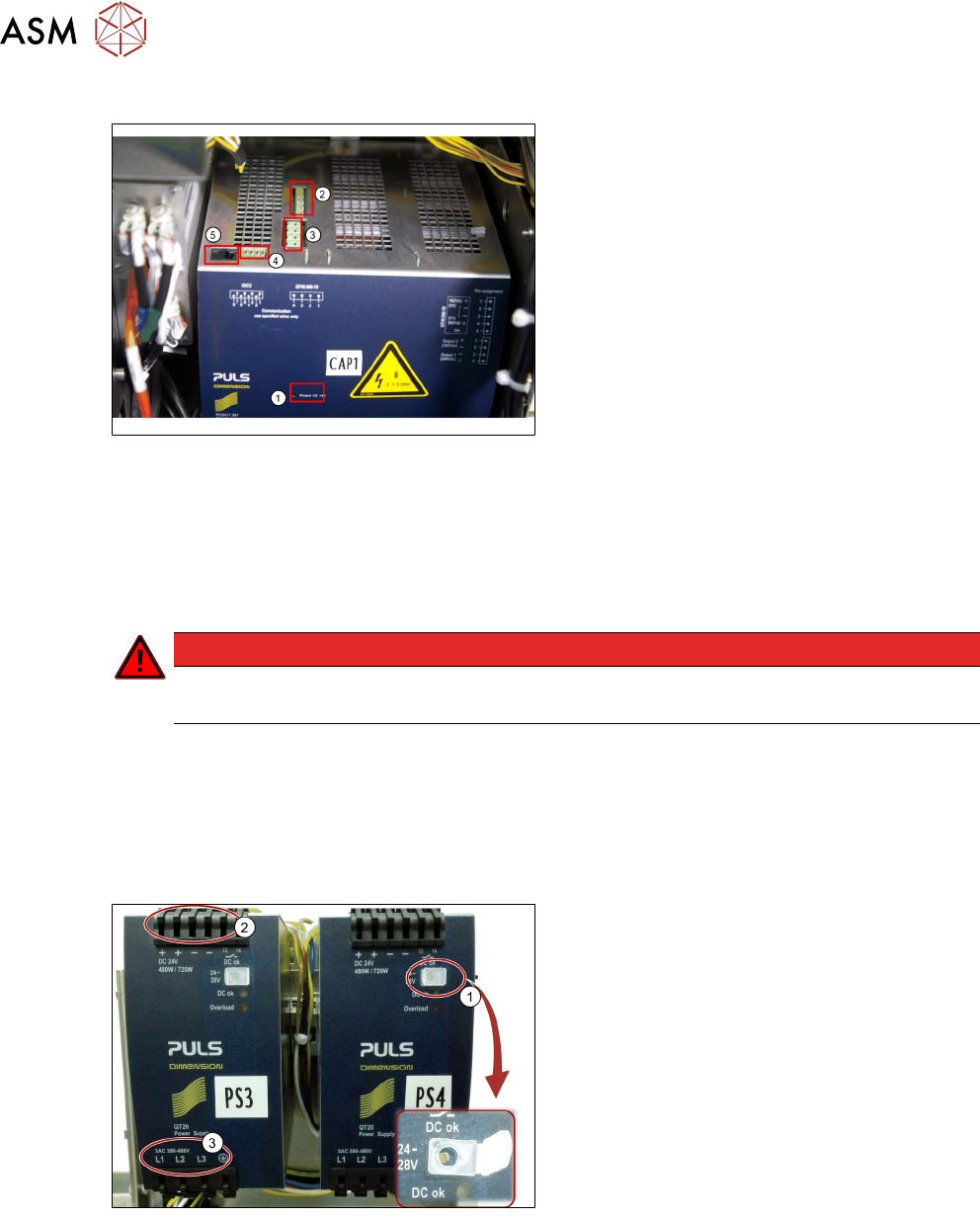

7.6.3 CAP1 – Capacitor Bank (Pufferkondensator)
1. Restspannungs-LED (AN > 5V → Gefahr!)
2. Eingang DC IN 300V/160V von Netzteil
PS1
3. Ausgang DC-Power Out 300V/160V zur
CSP
4. Diagnosekabel (Information Diagnostic 1
von PS1)
5. Diagnosekabel LAN zur Verteilerplatine
Beim Bremsen der Hauptachsen wird die Kondensatorbatterie CAP1 geladen. Dies geschieht
aufgrund der Überschussenergie (Generatorisches Prinzip) beim Bremsen der Hauptachsen.
●
Bei „Notaus“ bleibt eine Verbindung (60ms) zu den Hauptachsen bestehen, damit die
Bremsenergie abgebaut werden kann.
●
Diese Zeitverzögerung wird auf der Baugruppe CSB gesteuert.
●
Die Kondensatorbatterie bleibt im Fall „Nothalt / Schutzhaube auf“ unter Spannung.
GEFAHR
Die Baugruppe CAP1 – Pufferkondensator darf niemals geöffnet werden!
Gefahr eines Stromschlags mit lebensgefährlichen Spannungen!
Besonders wichtig:
Bitte stellen sie die Erdung der Baugruppe CAP1 zum Maschinenhaupterdungspunkt (MGP) sicher.
7.6.4 Netzteile PS2-PS3 und PS4
Das Netzteil PS2/PS3/PS4 wird mit einer Netzspannung von 3x400VAC (Bereich 360V-400VAC)
versorgt und gibt zwischen 24-42VDC aus.
1. Die Ausgangsspannung kann mit dem
Potentiometer, das sich hinter der weißen
Abdeckung befindet, eingestellt werden.
2. Die Ausgangsspannung kann an Klemme
Plus+ und Minus- gemessen werden.
3. Die Eingangsspannung kann an Klemme
L1/L2/L3 gemessen werden.
Die erforderlichen Ausgangsspannungen sind:
PS2 42VDC (+- 500mv)
PS3 28VDC (+- 200mv)
PS3 24VDC (+- 200mv)
Falsche Spannungseinstellungen können eine Fehlfunktion der Maschine zur Folge haben. Es wird
empfohlen, nach dem Teiletausch die Ausgangsspannungen zu prüfen. Um Schäden zu
vermeiden, messen Sie die Spannung auch, bevor Sie Ausgangskabel stecken.
