9 Stationssoftware - Überblick 9.7 Wartungs-GUI 166 Technisches Training FSE SIPLACE TX-Series 08/2018 Verifizierung - Bestückkopfüberprüfung Bei dieser Verifizierung werden die Köpfe getestet und es wird entschieden, ob…
9 Stationssoftware - Überblick
9.7 Wartungs-GUI
Technisches Training FSE SIPLACE TX-Series 08/2018 165

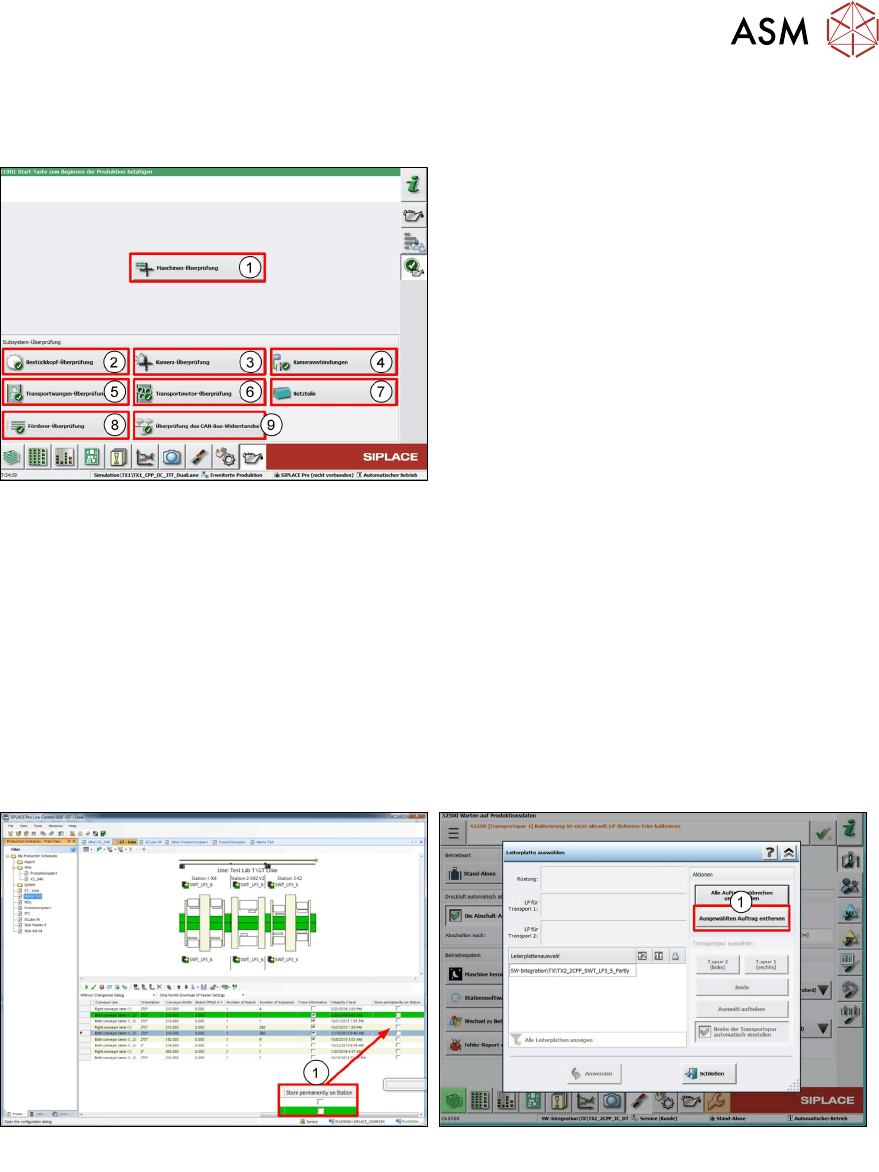

9.7.4 Verifikation
Benutzerebene "Erweiterte Produktion"
1. Maschinenverifikation mit dem
ACT-Servicewerkzeug.
2. Köpfe überprüfen, Schnelltest in weniger
als 10 min.
3. Kameraverifikation mit dem
FCCS-Servicetool.
4. Kommunikation aller in der Maschine
installierten Kameras prüfen.
5. Parallelität der Transportwangen prüfen.
6. Alle Transportmotoren über den Strom mit
Grenzen prüfen.
7. Alle Spannungen, die die
Spannungsversorgung bietet, prüfen.
8. Förderer-Abholposition ohne Offsets
prüfen.
9. CAN-Bus-Leitungswiderstand messen.
Verifizierung – Maschinenüberprüfung
Maschinenüberprüfung ist die mit dem allgemeinen ACT-Werkzeug durchgeführte Funktion - mit
Berichten zur Überprüfung der Genauigkeit der Maschine.
Zusätzlich zu der aktuellen Funktion ist neu, dass das Bestückprogramm jetzt in SIPLACE Pro als
"Permanent" markiert werden kann. Werden keine Änderungen an der Hardwarekonfiguration
vorgenommen, stehen die ACT-Programme immer an der Station zur Verfügung. Das permanente
Bestückprogramm kann nur aktiv an der Station gelöscht werden.
1. Als "Permanent" in SIPLACE Pro markieren 2. Programme an der Station löschen
9 Stationssoftware - Überblick
9.7 Wartungs-GUI
166 Technisches Training FSE SIPLACE TX-Series 08/2018

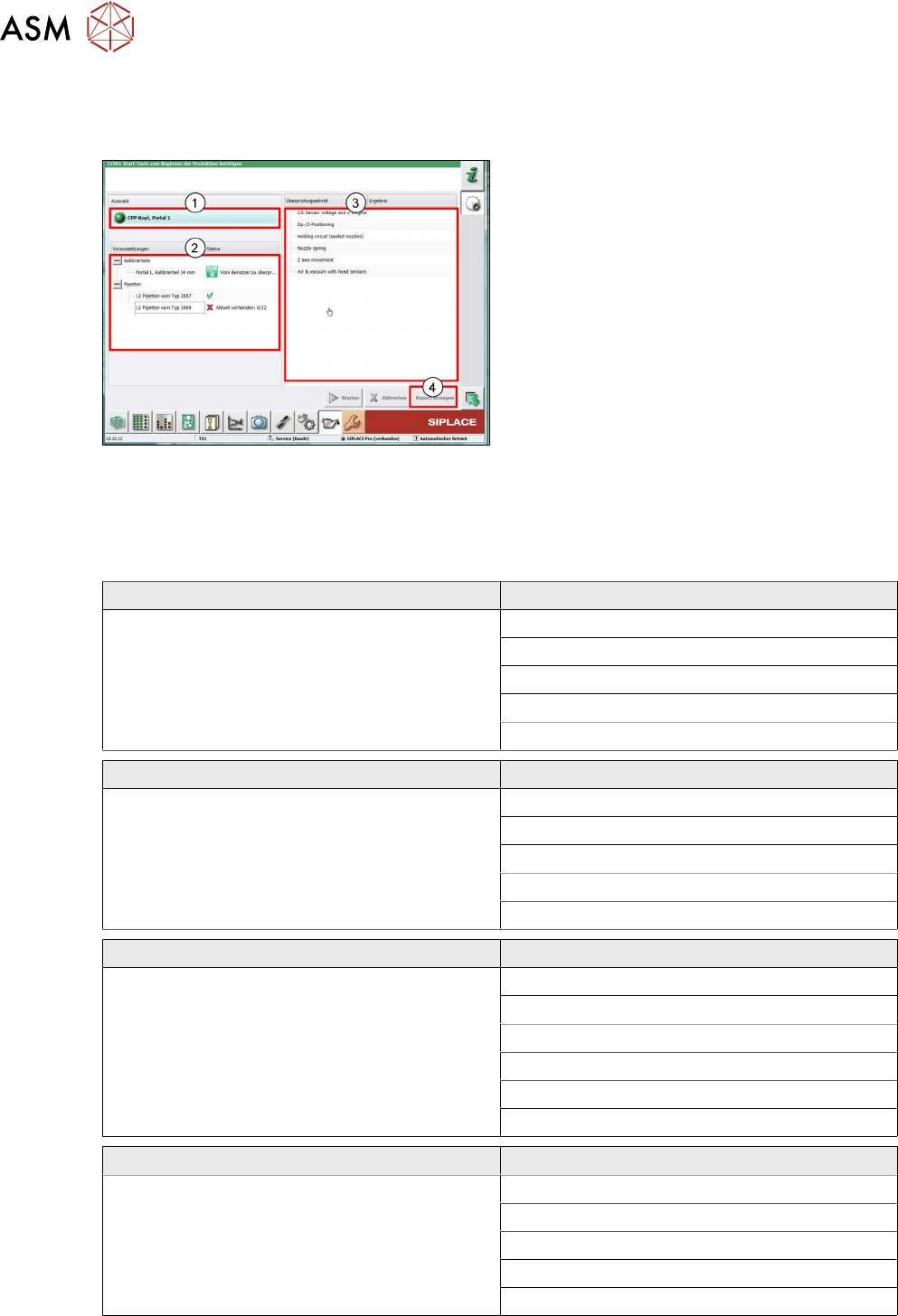

Verifizierung - Bestückkopfüberprüfung
Bei dieser Verifizierung werden die Köpfe getestet und es wird entschieden, ob der Kopf für die
Produktion in gutem Zustand ist. Der Test für C&P20/CPP und TH dauert weniger als 10 min.
1. Kopfauswählen
2. Zeigt die Vorbedingungen, die für die
Testskripte erforderlich sind
3. Zeigt die Testskripte und den Zustand an
4. Bericht mit Details erstellen
Verifizierung - Bestückkopfüberprüfung
Verifizierung des Kopfes mit dem spezifischen Workflow in weniger als 10 Minuten - Ergebnis grün/
rot.
Kopftypen: C&P20A/M/P, C&P14, CPP und TH mit einfachen Berichten.
C&P20A Skripte
Voraussetzungen:
Pipette 1069 und Kalibrierpipette 1235
BE-Sensorspannung und Z-Höhen
Haltekreis (versiegelte Pipetten)
Pipettenfeder
Z-Achsenbewegung
Luft und Vakuum mit Kopfsensoren
C&P20 P Skripte
Voraussetzungen:
Pipette 4069 und Kalibrierpipette 4235
ZDS-Sensorwerte
Luft und Vakuum mit Kopfsensoren
Pipettenfeder
Haltekreis (versiegelte Pipetten)
Z-Achsenbewegung
CPP Skripte
Voraussetzungen:
Pipette 2069 und Kalibrierpipette 2057
BE-Sensorspannung und Z-Höhen
DP-/Z-Positionierung
Haltekreis (versiegelte Pipetten)
Pipettenfeder
Z-Achsenbewegung
Luft und Vakuum mit Kopfsensoren
TH Skripte
Voraussetzungen:
Pipetten-Kalibrierteil
Positionierzeit DP
Weglänge z
Positionierzeit z
Luftvakuum
Dauerlauf 2N
9 Stationssoftware - Überblick
9.7 Wartungs-GUI
Technisches Training FSE SIPLACE TX-Series 08/2018 167
Verifizierung - Kameraüberprüfung
Kameraüberprüfung wird mit dem FCCS-Tool
durchgeführt, das die Kameras verifiziert,
einstellt und Berichte erzeugt.
Linienfunktionalität: Wenn keine Kamera
ausgewählt ist, schickt die Maschine das
FCCS-Tool durch die Linie zu der Maschine mit
einer ausgewählten Kamera.
Verifizierung – Kamera-Anschlüsse
Mit dieser Funktion werden der Anschluss und
die Kommunikation zwischen dem
Vision-Computer, der Vision-basierten
Schnittstelle, der Vision-Kopfschnittstelle und
den angeschlossenen Kameras (LP-Kameras,
BE-Kameras und stationäre Kameras)
überprüft. (LP-Kameras, Bauelemente Kameras
und stationäre Kameras)
Verifizierung – Transportwangen-Überprüfung
Mit dieser Funktion wird die Parallelität der
Transportwangen mit den LP-Kameras und der
äußeren Kante jeder Wange im Bestückbereich
überprüft.
