9 Stationssoftware - Überblick 9.7 Wartungs-GUI 168 Technisches Training FSE SIPLACE TX-Series 08/2018 Verifizierung – Transportmotor-Überprüfung Mit dieser Funktion werden die Transportmotoren abhängig vom Strom und den…
9 Stationssoftware - Überblick
9.7 Wartungs-GUI
Technisches Training FSE SIPLACE TX-Series 08/2018 167

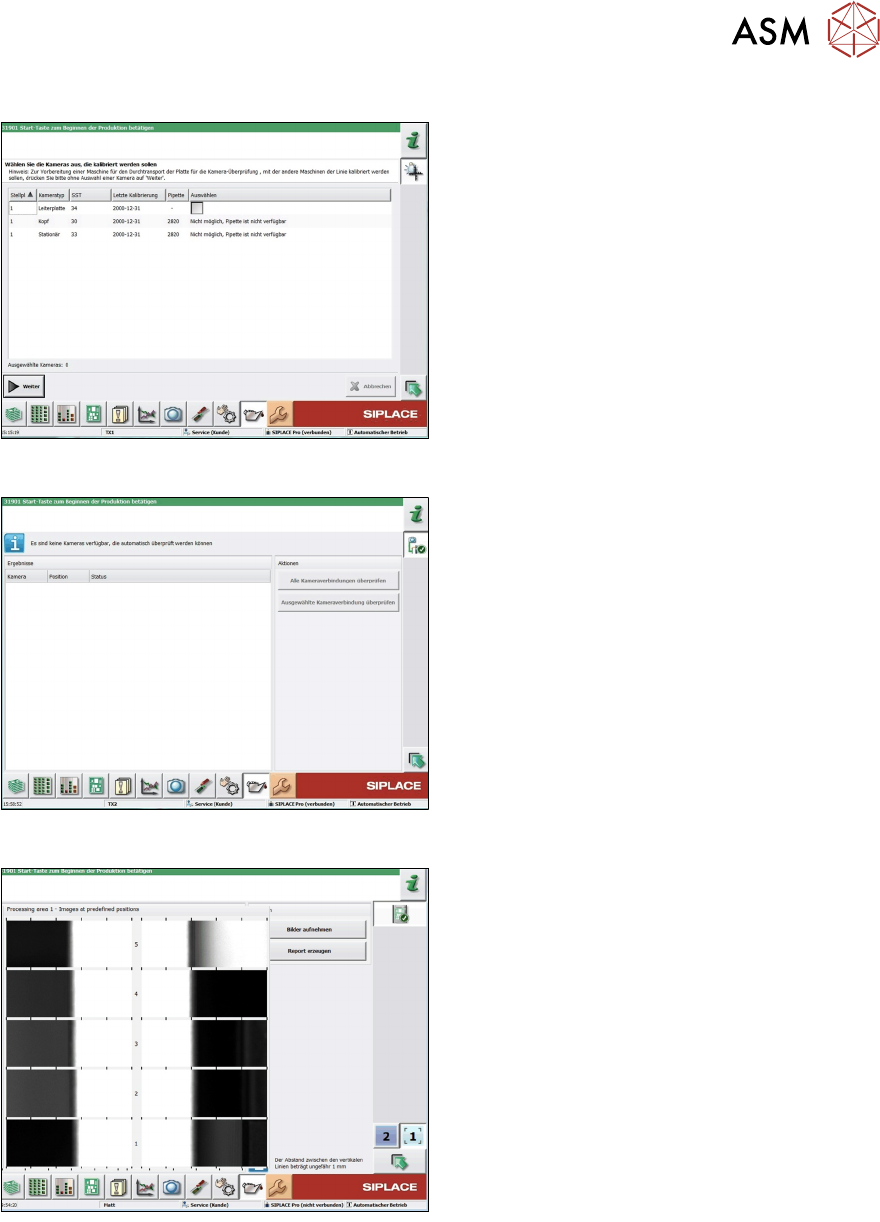

Verifizierung - Kameraüberprüfung
Kameraüberprüfung wird mit dem FCCS-Tool
durchgeführt, das die Kameras verifiziert,
einstellt und Berichte erzeugt.
Linienfunktionalität: Wenn keine Kamera
ausgewählt ist, schickt die Maschine das
FCCS-Tool durch die Linie zu der Maschine mit
einer ausgewählten Kamera.
Verifizierung – Kamera-Anschlüsse
Mit dieser Funktion werden der Anschluss und
die Kommunikation zwischen dem
Vision-Computer, der Vision-basierten
Schnittstelle, der Vision-Kopfschnittstelle und
den angeschlossenen Kameras (LP-Kameras,
BE-Kameras und stationäre Kameras)
überprüft. (LP-Kameras, Bauelemente Kameras
und stationäre Kameras)
Verifizierung – Transportwangen-Überprüfung
Mit dieser Funktion wird die Parallelität der
Transportwangen mit den LP-Kameras und der
äußeren Kante jeder Wange im Bestückbereich
überprüft.
9 Stationssoftware - Überblick
9.7 Wartungs-GUI
168 Technisches Training FSE SIPLACE TX-Series 08/2018

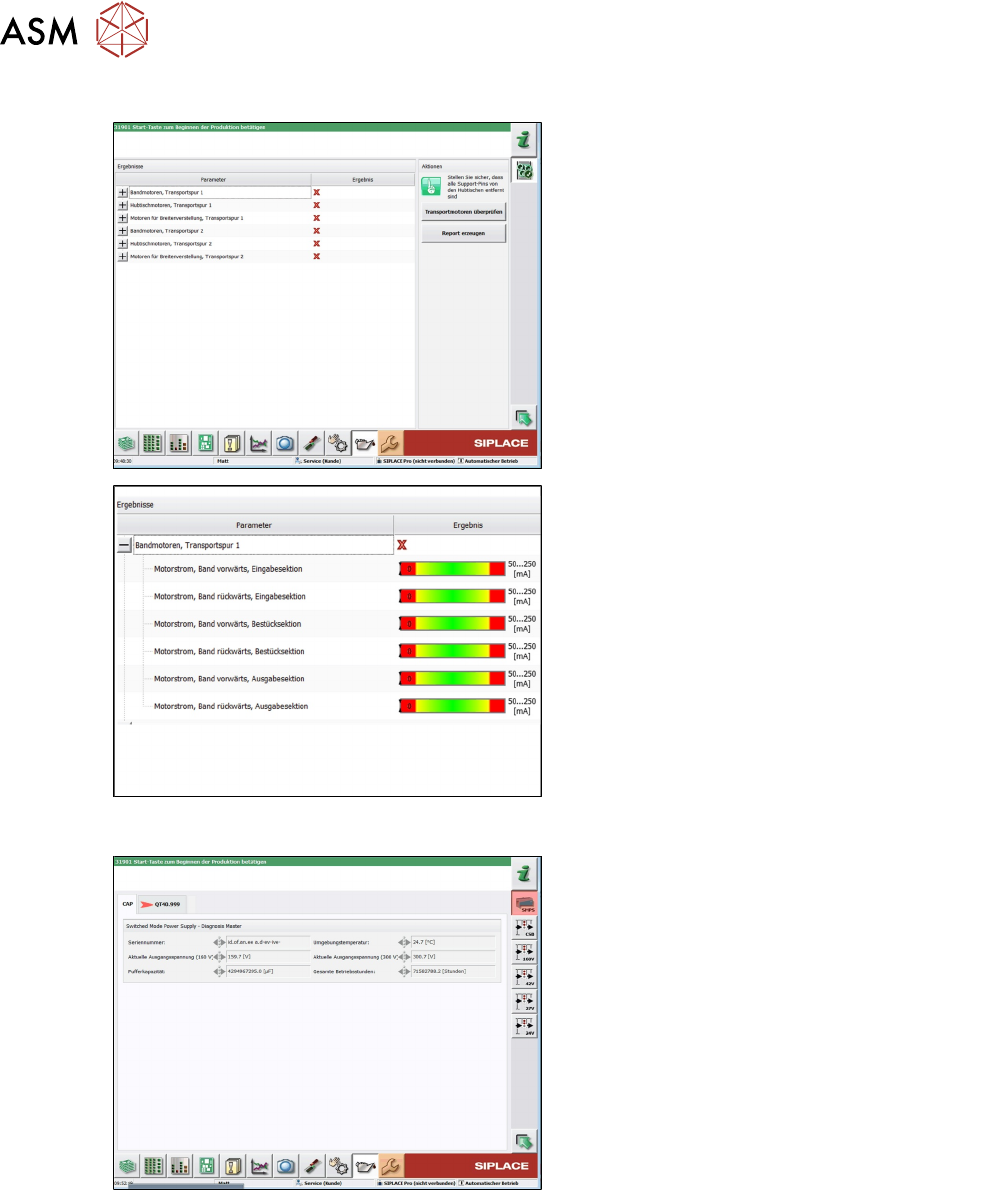

Verifizierung – Transportmotor-Überprüfung
Mit dieser Funktion werden die
Transportmotoren abhängig vom Strom und den
definierten Grenzwerten überprüft.
Beispiel/Auszug aus dem Bericht
Verifizierung – Stromversorgung (SMPS)
Diese allgemeine Funktion für die
Stromversorgung (SMPS) steht für die X-Serie,
S- und SX-Maschine mit X-Modul-Upgrade, und
alle TX-Maschinen zur Verfügung.
9 Stationssoftware - Überblick
9.7 Wartungs-GUI
Technisches Training FSE SIPLACE TX-Series 08/2018 169

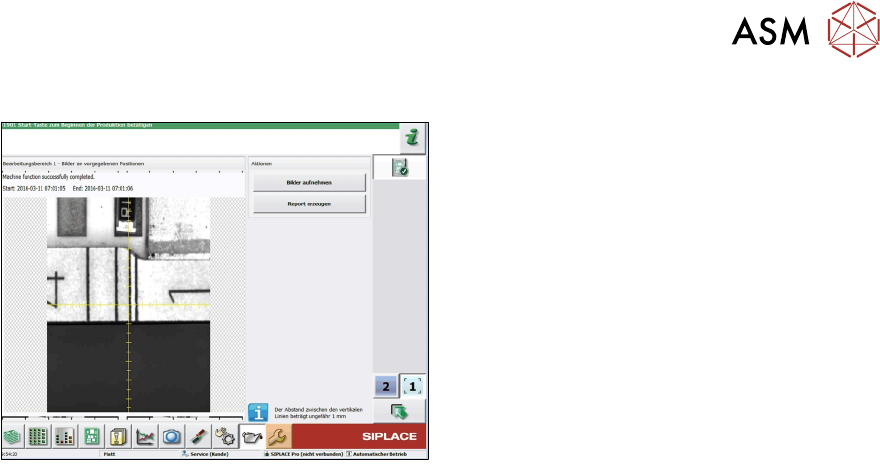

Verifizierung – Förderer-Überprüfung
Mit dieser Funktion wird die Förderer-
Abholposition in der Maschine überprüft.
Die Maschine erstellt ein Bild von der
tatsächlichen Abholposition ohne Offsets, so
dass der Benutzer prüfen kann, ob das
Antriebssystem korrekt mit der Abholposition
ausgerichtet ist.
