10.4 JTF (JEDEC Tray Feeder) - Energieversorgung und Kommunikation
178 Technisches Training FSE SIPLACE TX-Series 08/2018
10.3.3 LED-Anzeige
Nr. LED / Status Beschreibung
7 Grüne LED
– Ready
An Zeigt an, dass ein Tray erfolgreich die Abholposition erreicht hat.
Ein Signal wird an den Host geschickt. Sobald das Tray die
Abholposition verlässt, erlischt LED.
Aus Nicht bereit, Bauelemente abzuholen oder ein Tray-Wechsel
findet statt.
8 Orange LED
–Stop/Error
An Stoppkondition nach Drücken der Stop-Taste.
Blinken Fehlerkondition. Während des Tray-Wechsel ist ein Fehler
passiert. Das Blinkmuster entspricht einem Code. Das Signal wird
an den Host geschickt. RS232-Fehlercodes prüfen.
Aus Normalbetrieb.
9 Gelbe LED
-Inhibit
An Die gelbe LED zeigt den Inhibit-Status an, ein Signal wird an den
Host gesendet. Der JTF lässt keine Tray-Wechsel zu.
Aus Normalbetrieb.
10 Blaue LED
-Voll / Leer
An Nach Drücken der Index-Taste für das letzte Tray im Magazin
(höchste Slot-Nummer), leuchtet die blaue LED.
Aus Leer war angezeigt, der Lift fährt nach unten. Öffnen und
schließen Sie die Tür, um die Kondition zurückzusetzen.
10.4 JTF (JEDEC Tray Feeder) - Energieversorgung und
Kommunikation

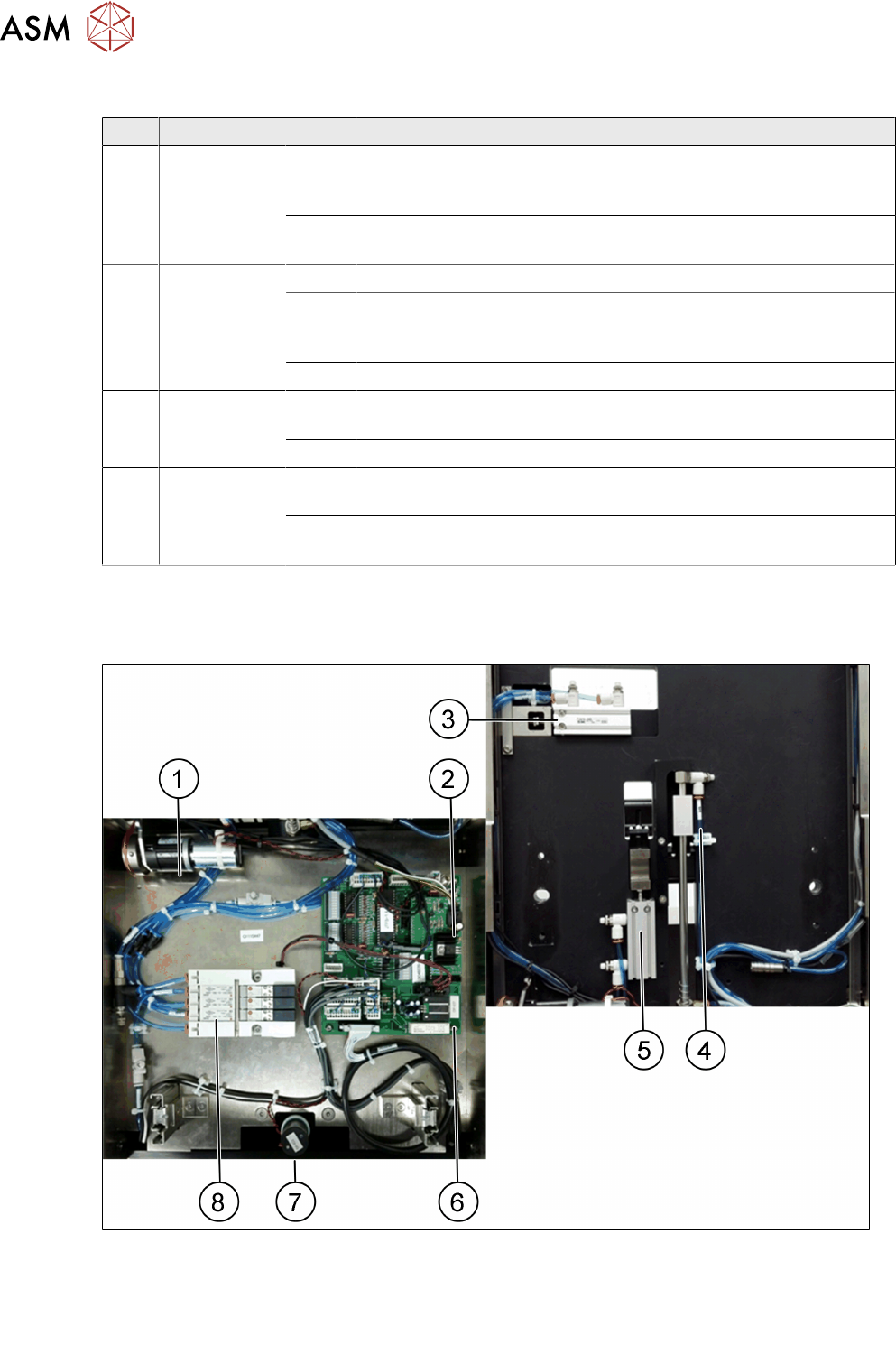

1. Zuführmotor 5. Zylinderklemmung Y
2. Anschluss für Stromkabel 6. Ansteuerplatine
3. Zylinderklemmung X 7. Motor (Hubachse)
4. Zurückstoßeinheit 8. Luftverteiler
10 JTF-ML
10.4 JTF (JEDEC Tray Feeder) - Energieversorgung und Kommunikation
Technisches Training FSE SIPLACE TX-Series 08/2018 179
LED-Stati auf der Steuerplatine

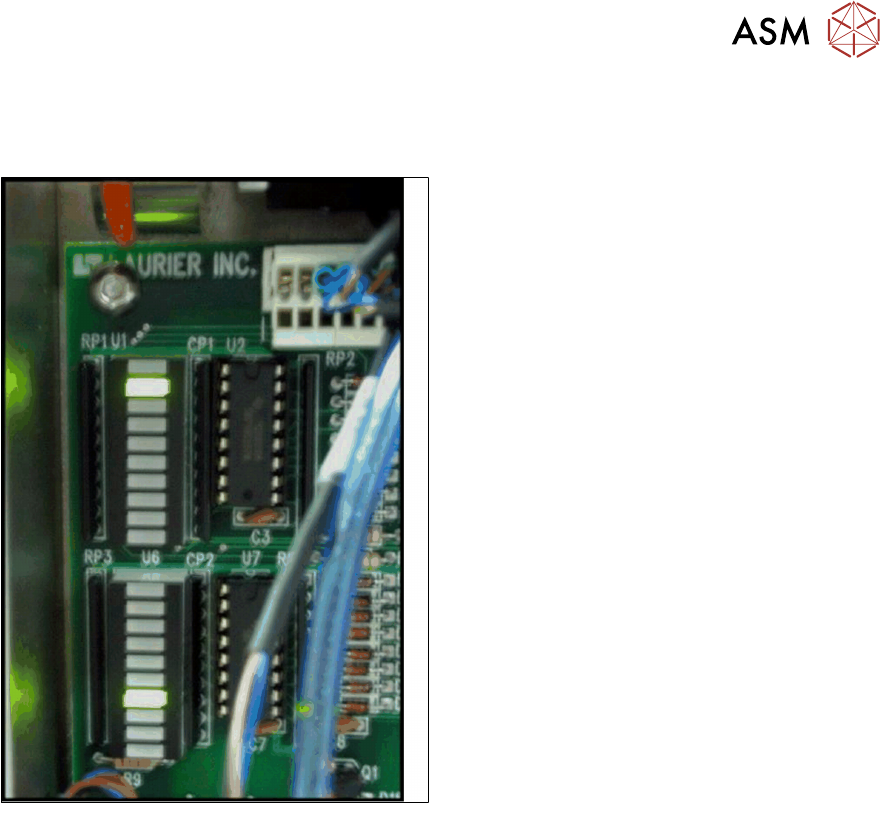

Alle Sensoren und Taster werden mit den LED-Leisten auf der Steuerplatine überwacht. Das
unterstützt die Fehlerbestimmung am Förderer.
Be-
stücke
n
Funktion der Sensoren
U1-3 Forward Slow Down Sensor
U1-4 Endstopp
U1-5 Tray-Position
U1-6 Reset-Taste
U1-7 Reset-Taste
U1-8 nil
U6-1 Inhibit-Taste
U6-2 Elevator Down-Taste (Lift abwärts)
U6-4 Stopp am Stack, Endstopp-Sensor
U6-5 Reverse Slow Down Sensor
(Rückwärtsbewegung abbremsen)
U6-6 Elevator High End (Lift oben)
U6-7 Elevator Low End (Lift unten)
U6-8 Tür offen
U6-9 Index 1 UND 2
10 JTF-ML
10.5 JTF (JEDEC Tray Feeder) - Einstellung
180 Technisches Training FSE SIPLACE TX-Series 08/2018
10.5 JTF (JEDEC Tray Feeder) - Einstellung
Der Sensor "Transport abbremsen" verhindert, dass ein Tray zu plötzlich abstoppt, wenn es das
Transportende erreicht. (Bei einem plötzlichen Stopp können Bauelemente aus dem Tray
springen.)
Der Sensor befindet sich nahe beim Transportende; wenn die Vorderkante des Trays diesen
Sensor passiert, wechselt der Transport in den Betrieb mit langsamer Geschwindigkeit.
Dieses Verhalten kann mit dem unten dargestellten Potentiometer eingestellt werden; beim
Zurückfahren in den Förderer, passiert das Tray einen zweiten Sensor. Dabei wird das Tray
abgebremst, bevor es die Basis erreicht.
Die Wartezeit vor dem Umschalten auf langsame Geschwindigkeit des Förderers kann mit einem
Potentiometer eingestellt werden.

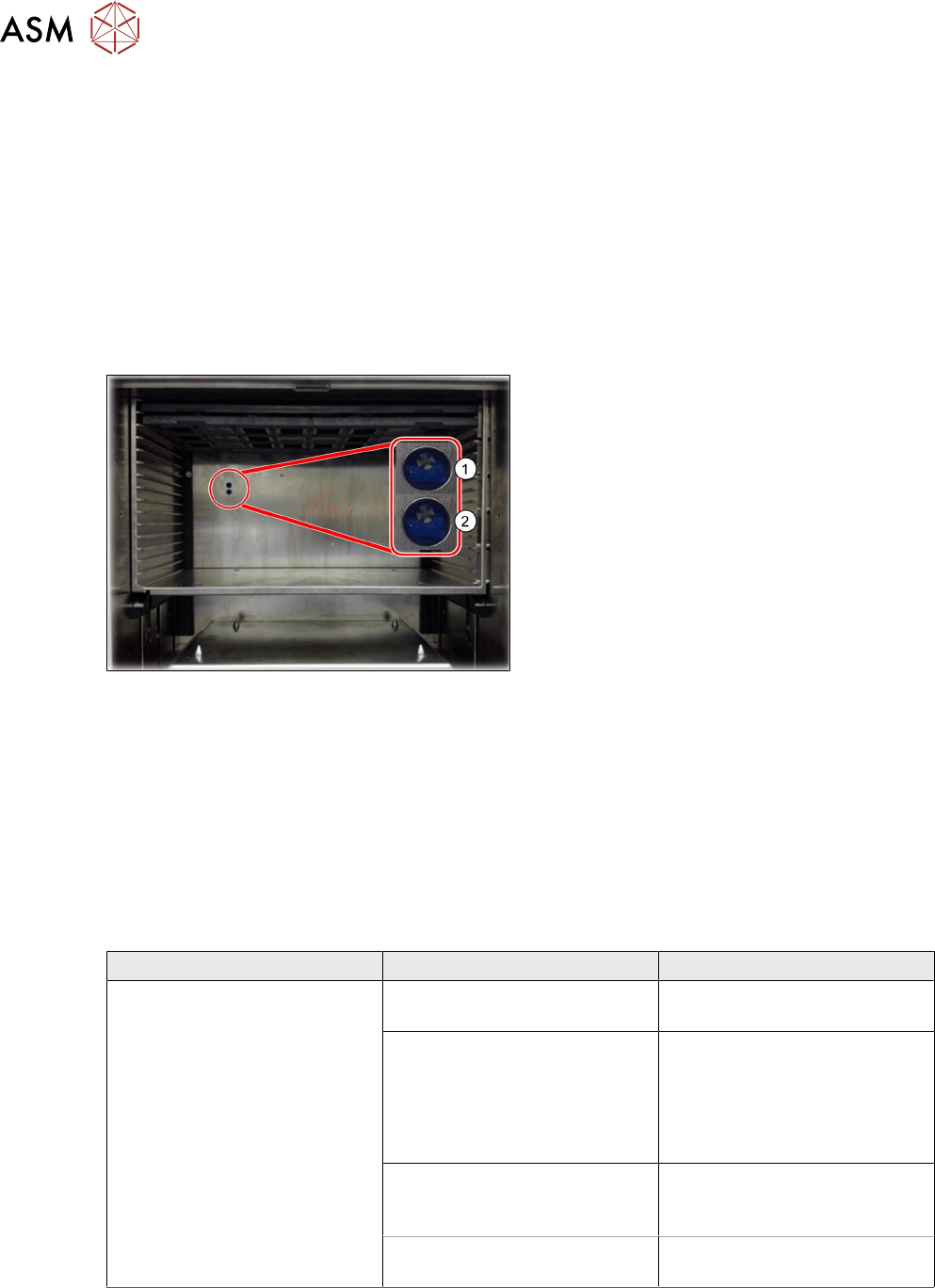

1. Potentiometer Verzögerung:
Return-Slow-Down-Sensor im
Uhrzeigersinn:
Die Verzögerung der Abflachkurve wird
erhöht, das Tray kommt hinten schneller
an.
2. Potentiometer Verzögerung:
Forward-Slow-Down-Sensor im
Uhrzeigersinn:
Die Verzögerung der Abflachkurve wird
erhöht, das Tray kommt vorne schneller
an.
Wenn das Potentiometer mit zuviel Kraft
gedreht wird, kann es "abgezogen" werden, so
dass es nicht mehr einwandfrei arbeitet. Dann
muss die Steuerplatine ausgetauscht werden.
Stellen Sie das Potentiometer vorsichtig ein, um
dieses Problem zu vermeiden.
Ausführliche Angaben zur Einrichtung und Einstellung der Transporteinheit finden Sie in der
Serviceanleitung.
10.6 Analyse - Liste allgemeiner Fehler
10.6.1 Allgemein
Problem Mögliche Ursache Aktion
Eine Pneumatikfunktion ist
langsam oder träge.
Der Mechanismus ist blockiert
oder verklemmt.
●
Prüfen Sie auf ein
mechanisches Problem.
Möglicherweise muss die
Flusssteuerung für diese
Funktion neu eingestellt
werden.
●
Tray-Klemmung
●
Zuführ-Stoßeinheit (Feed
Pusher)
●
Zurückstoßeinheit (Return
Pusher)
Möglicherweise ist der
Ventilblock für diese Funktion
defekt.
●
Prüfen und wenn nötig
austauschen.
Möglicherweise ist der Zylinder
für diese Funktion defekt.
●
Prüfen und wenn nötig
austauschen.
