2 Übersicht über die Maschine
2.6 Maschinenkonfiguration
24 Technisches Training FSE SIPLACE TX-Series 08/2018
2D Spur-Barcode
●
Alle Spur-Barcodes enthalten MID-Infor-
mation zur Vereinfachung der Bauelemen-
teverifizierung mit Setup Center.
Zentraler Abluftauslass
●
Zentraler Abluftauslass über dem I-Träger.
●
Verbessertes Abwärme-Management mit
zentralem Abluftauslass.
2.6 Maschinenkonfiguration
Maschinenkonfiguration TX1
Ein Portal mit einem Kopftyp:
●
CPP-Kopf - Kameratyp 30 und stationäre
Kameratyp 33 an Stellplatz 1
●
C&P20P-Kopf - Kameratyp 23 oder 41
●
Twin Head - stationäre Kameratyp 33 oder
25
●
JTF-ML (nur an Stellplatz 1)
●
Abwurfschale (nur an Stellplatz 1)
Tischposition:
●
Stellplatz 1: Außen
●
Stellplatz 2: Innen
Portalaufrüstung auf TX2 möglich
Fördereranzahl Mit C&P20 P Mit CPP Mit Twin Head
Stellplatz 1 38 40 40*
Stellplatz 1 mit JTF-ML - 28 28
Stellplatz 2 38 40 40*
5Technisches Training FSE SIPLACE TX-Series 08/2018
Inhaltsverzeichnis
7.3.4 42VDC geschaltet und ungeschaltet.. 103
7.3.5 24VDC geschaltet und ungeschaltet.. 104
7.3.6 28VDC ungeschaltet.. 106
7.4 CAP-Funktionsbeschreibung.. 107
7.5 Überblick über die Sicherungsplatine FD:A1.. 108
7.6 Funktionsbeschreibung der einzelnen Baugruppen der TX-SMPS.. 109
7.6.1 Hauptschalter.. 109
7.6.2 Netzteil PS1- (330 VDC/ 160 VDC).. 110
7.6.2.1 Stromversorgung (SMPS) - Sicherheitsanzeige.. 111
7.6.3 CAP1 – Capacitor Bank (Pufferkondensator).. 112
7.6.4 Netzteile PS2-PS3 und PS4.. 112
7.6.5 Stromversorgung (SMPS) - 300VDC messen & testen.. 113
7.7 SMPS-Diagnose.. 114
7.8 Sicherheitssteuerung.. 115
7.9 Kabelbaumschnittstelle.. 118
7.10 E-/A-Verteilereinheit.. 119
7.11 Analyse - Liste allgemeiner Fehler.. 122
7.12 US-Option.. 127
7.13 Übersicht Pneumatiksystem.. 128
7.14 Übung: Stromversorgung.. 129
8 Steuerung und Kommunikation.. 133
8.1 Kommunikation - Umfassende Übersicht.. 133
8.2 Maschinenkommunikation - Übersicht über das Bussystem.. 134
8.3 MGCU und MHCU.. 136
8.4 Box PC (Steuerrechner).. 137
8.5 CIN-Box.. 138
8.6 Netzwerkstruktur.. 138
8.7 Achsansteuerung.. 139
8.8 FCU.. 139
8.9 Kommunikation des Förderers.. 141
8.10 VISION GigE.. 142
8.11 Analyse - Liste allgemeiner Fehler.. 144
8.12 Übung: Steuerung und Kommunikation.. 146
9 Stationssoftware - Überblick.. 149
9.1 Startseite der Stationssoftware - Überblick.. 149
9.1.1 Stationssoftware 711.1.. 150
9.1.2 The Hermes Standard.. 152
9.2 Überblick über die Hauptmenüs der Stationssoftware.. 154
9.3 Benutzerverwaltung und Bedienebene-Berechtigungen.. 155
9.4 Eine Leiterplatte mit der Stationssoftware bearbeiten.. 157
9.5 Übersicht über Maschineneinstellungen und Optionen.. 158
9.6 Überblick über Maschinen-Software-Optionen.. 159
9.7 Wartungs-GUI.. 160
9.7.1 Allgemeine Wartungs-GUI.. 160
9.7.2 Vorbeugende Wartung.. 161
9.7.3 Vorausschauende Wartung.. 164
2 Übersicht über die Maschine
2.6 Maschinenkonfiguration
26 Technisches Training FSE SIPLACE TX-Series 08/2018

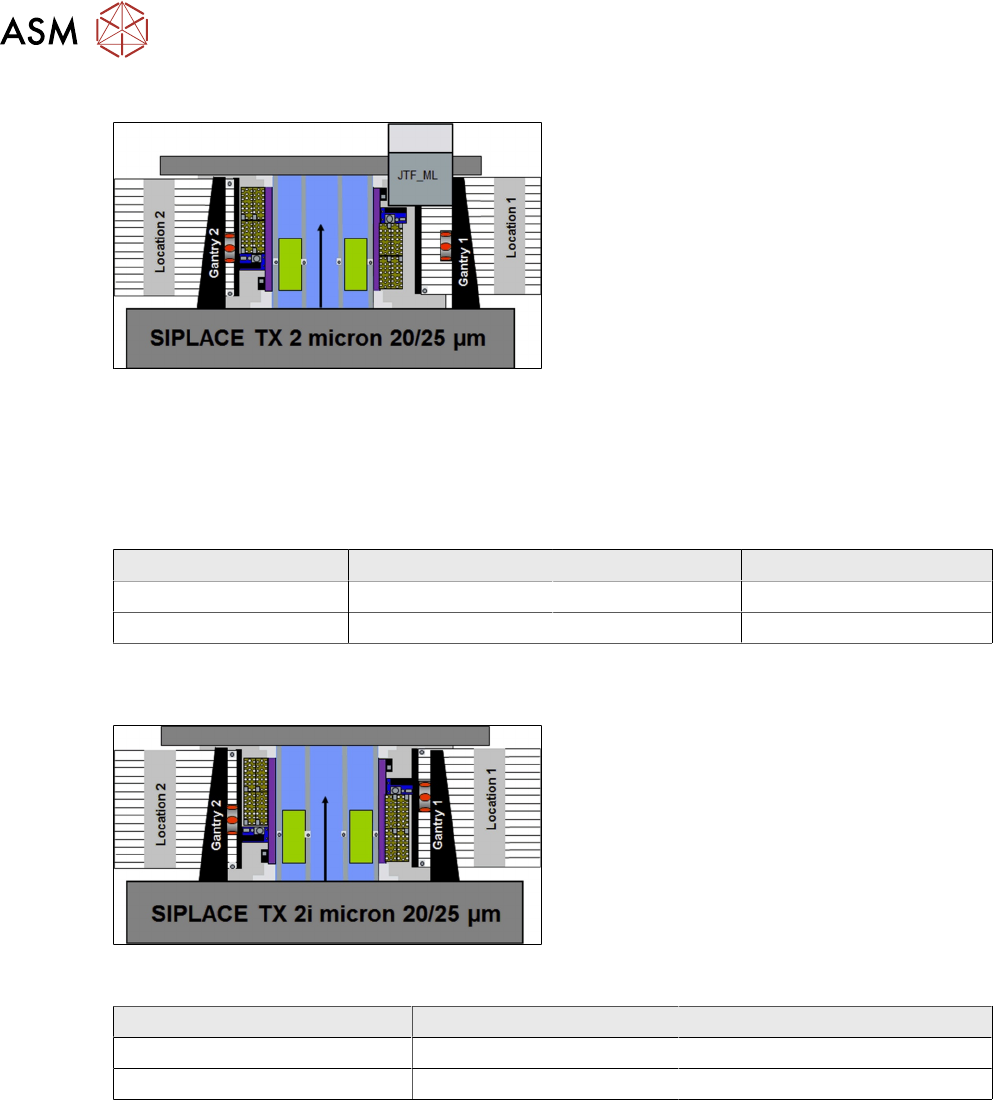

Maschinenkonfiguration TX 2 micron 20/25 µm
