2 Übersicht über die Maschine 2.8 Konfigurationshilfe 28 Technisches Training FSE SIPLACE TX-Series 08/2018 2.8 Konfigurationshilfe
2 Übersicht über die Maschine
2.7 Besonderheiten
Technisches Training FSE SIPLACE TX-Series 08/2018 27

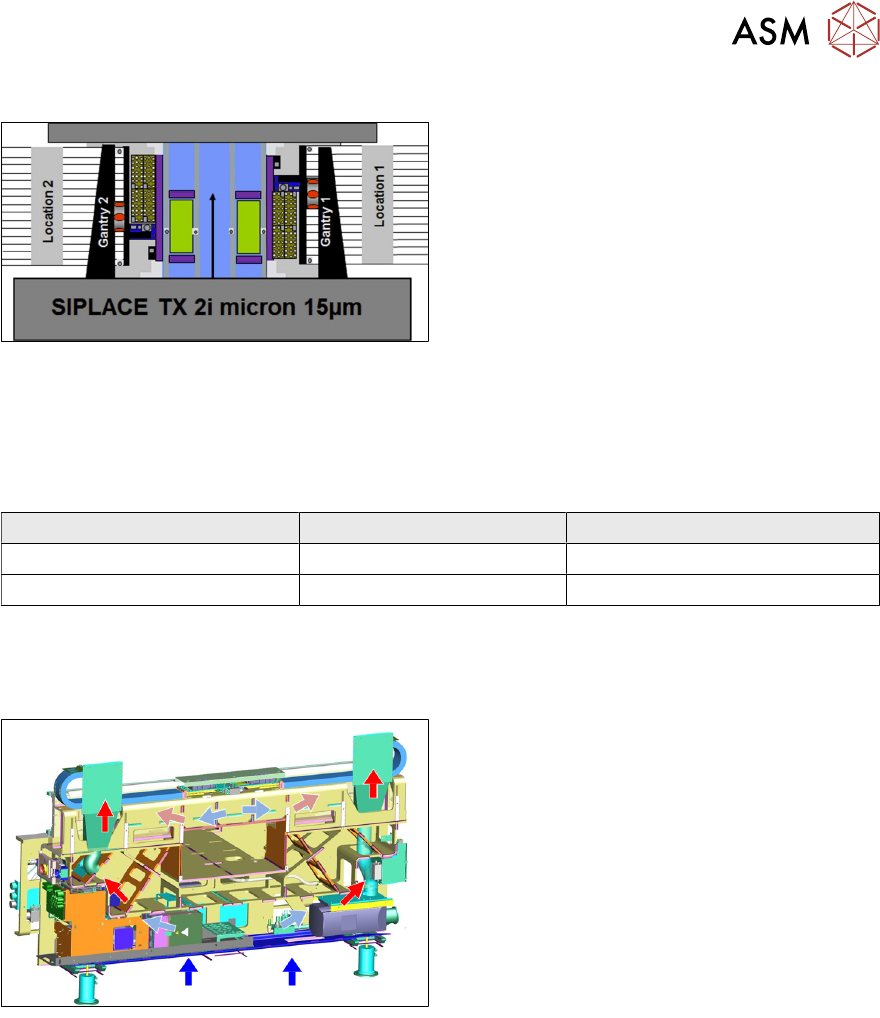

Maschinenkonfiguration TX 2i micron 15 µm
Zwei Portale mit demselben oder mit unter-
schiedlichen Kopftypen sind möglich:
●
C&P20 M2 / C&P20 M2 - Kameratyp 41
●
CPP M_L / CPP M_L - Kameratyp 45
●
Versteifter Hubtisch
●
Basic Pack Vakuum-Tooling und
Vakuum-Tooling mit Y-Markenleiste
●
X-Markenleiste
●
Keine stationären Kameras
Tischposition:
Geschwindigkeitsanwendung
●
Stellplatz 1: innen
●
Stellplatz 2: innen
Fördereranzahl Mit C&P20 M2 Mit CPP M
Stellplatz 1 38 40
Stellplatz 2 38 40
2.7 Besonderheiten
SIPLACE TX Wärme-Management
Abluftprozess:
●
Warme Luft wird vom Bearbeitungsbereich
ferngehalten
●
Abluftausgang in zentraler Position
●
Softwareüberwachung der Lüfter
Besonderheiten TX micron
●
Die TX micron-Maschinen sind mit zwei X-Markenleisten ausgestattet, die sich parallel zum
Transport nahe der Außenseite der Transportschienen am Standardtransport befinden. An
jedem Stellplatz gibt es einen spezifischen Kalibrierteilhalter und eine separate
Nullpunktmarke.
●
TX micron 15 µm mit der Option "Basic pack vacuum tooling" und der Lizenz für 15µm / 3s
wird mit versteiftem Hubtisch ausgeliefert.
2 Übersicht über die Maschine

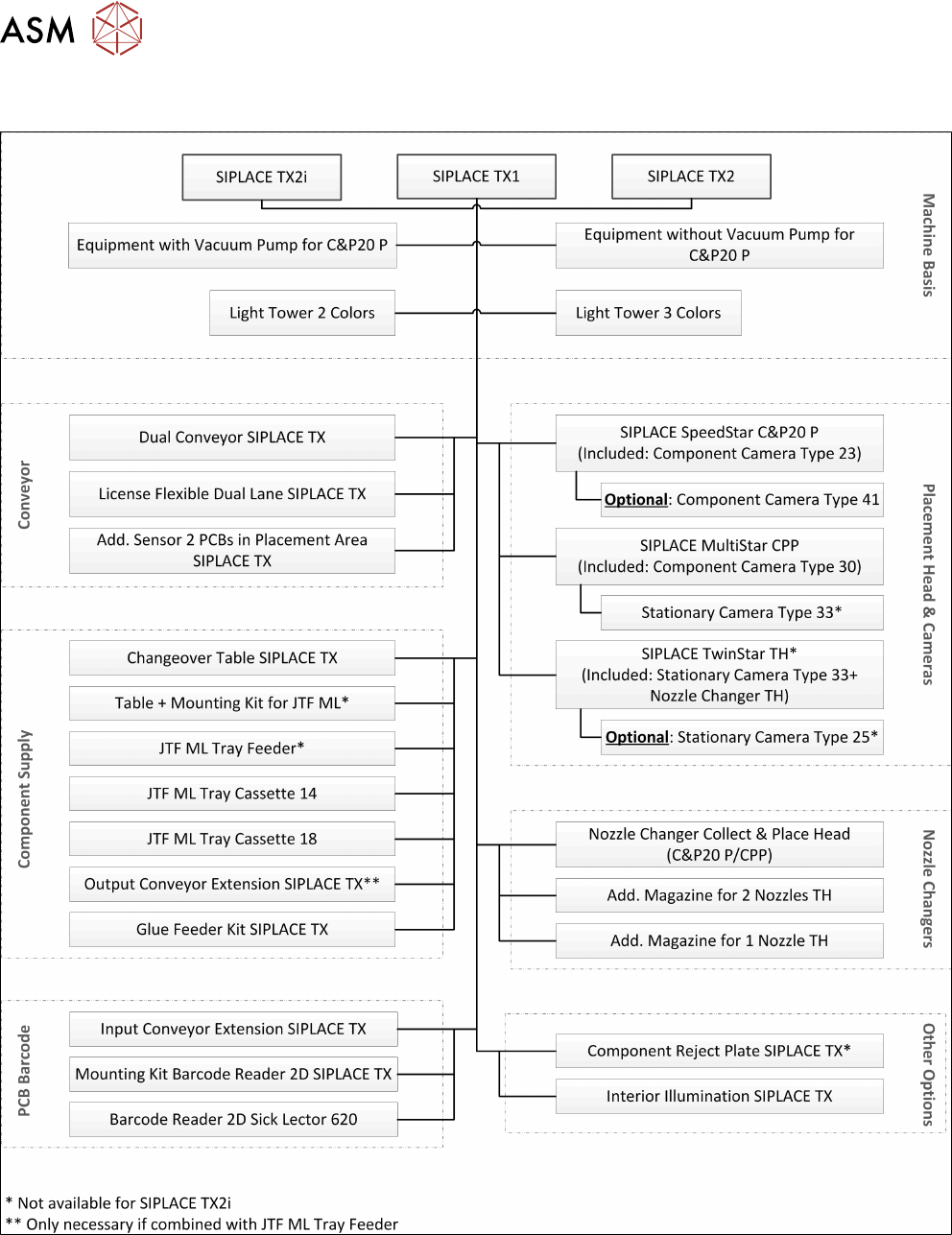

2.8 Konfigurationshilfe
