3 Aufstellen der Maschine
3.2 Aufstellen der TX-Maschine - Kalibrierungen
36 Technisches Training FSE SIPLACE TX-Series 08/2018
3.2 Aufstellen der TX-Maschine - Kalibrierungen

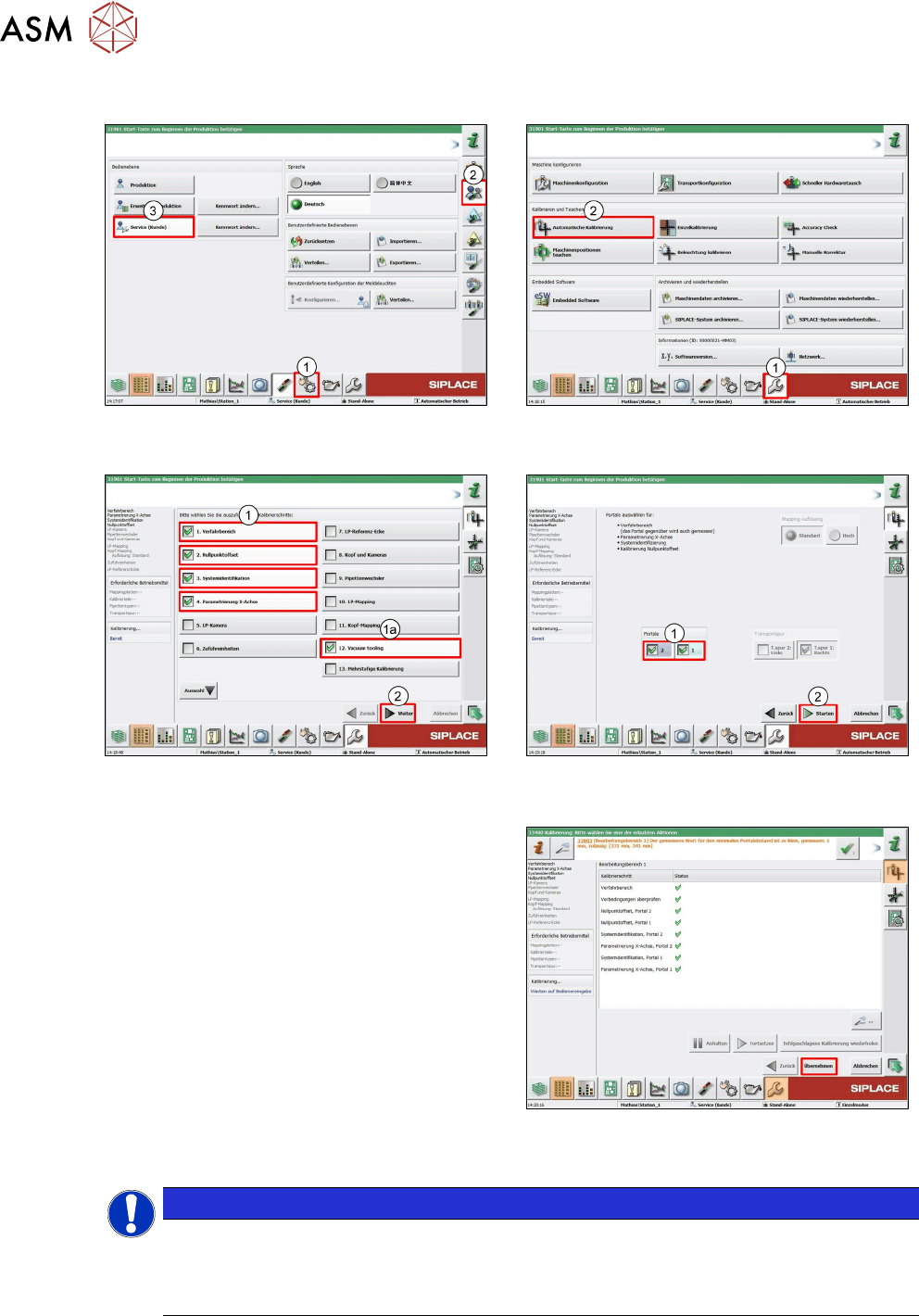

1. Melden Sie sich als Service (Kunde) an (1
- 3).
2. Wählen Sie Automatische Kalibrierung.
3. Wählen Sie die Kalibrierschritte 1-4(1).
Für Maschinen mit der Hardwareoption
Vakuum-Tooling: Wählen Sie auch Vakuum-
Tooling (1a).
Klicken Sie auf Weiter (2).
Anmerkung
Die Funktion Multistep-Kalibrierung ist nur
für TX micron 15µm und 20/25 µm Maschinen
verfügbar.
Multistep-Kalibrierung ersetzt das zuvor ver-
fügbare LP-Mapping und Kopf-Mapping.
In diesem Kontext ist die Multistep-Kalibrie-
rung für das Aufstellen der Maschine nicht
erforderlich.
4. Wählen Sie beide Portale (1).
Klicken Sie auf Start (2).
5. Klicken Sie auf Übernehmen, um die Daten
zu speichern.
HINWEIS
Genauigkeit der TX micron-Maschinen muss geprüft werden.
Nachdem die TX micron-Maschinen aufgestellt und kalibriert wurden, muss die Genauigkeit
der Maschinen mit dem ACT-Werkzeug geprüft werden. Für detaillierte Informationen siehe
ACT-Werkzeug-Handbuch (Bestellnr. 00196351-xx).
3 Aufstellen der Maschine
3.3 Aufstellen der TX Maschine - Werkzeuge
Technisches Training FSE SIPLACE TX-Series 08/2018 37
3.3 Aufstellen der TX Maschine - Werkzeuge
TX-Serie
Werkzeuge Anzahl
Drehmomentschlüssel mit 100 Nm bis 400 Nm; Einstellung
130 Nm erforderlich.
03122973-xx
Werkzeughalter für Umschaltknarre 800 mm 03122976-xx
Einsteck-Umschaltknarre, 3/4 Zoll 14x18 03122977-xx
Verlängerung 1/2 Zoll 03080499-xx
Inbus-Einsatz SW19x85mm 3/4 Zoll 03122975-xx
UVEX Anstosskappe SHORT 03122979-xx
Torxschraubendrehereinsatz, Größe 14 Standardwerkzeug
18mm Gabelschlüssel Standardwerkzeug
Maschinenwasserwaage (Genauigkeit 0,02 mm/m) 00353825-xx
Nur Micron
ACT-Koffer (Standard) TX micron 20 / 25µm 03072228-xx
ACT-Werkzeug 03068036-xx
Mappingplatte, ein Set, kpl. 03056448-xx
ACT-Klebeband 03071883-xx
Keramik-Pads 2x2 mm (TAPE) 00359505-xx
Bedienungsanleitung ACT-Werkzeug, DE+EN 00196351-xx
ACT-Koffer TX micron 15µm xxxxxxxx-xx
ACT-Werkzeug 15µm xxxxxxxx-xx
ACT-Platte TX micron xxxxxxxx-xx
ACT-Klebeband TX micron xxxxxxxx-xx
Keramik-Pads 2x2 mm (aufgerollt) 00359505-xx
ACT-Paket TX2i micron 15µm
●
ACT-Testdummy 250x100x3
●
ACT-Paket kpl. TX2i micron 15µm
03156157-xx
●
03156158-xx
●
03156305-xx
VakTool ACT SP1 kpl. 03156327-xx
VakTool ACT SP2 kpl. 03156332-xx
Pipettentyp 4204/6204 Keramik 03149000-xx
Pipettenmagazintyp 40xx 03101503-xx
Pipettentyp 2204 Keramik 03153518-xx
Pipettenmagazintyp 20xx 03066107-xx
3 Aufstellen der Maschine
3.4 Übung: Aufstellen der Maschine
38 Technisches Training FSE SIPLACE TX-Series 08/2018
3.4 Übung: Aufstellen der Maschine
1. Welche Antwort ist falsch in Bezug auf Auslieferung und Aufstellen der Maschine?
A Die beiden BE-Tische sind mit der TX-Maschine in einer Box verpackt.
B Der Gabelstapler kann die Maschine in jeder Lage anheben und bewegen.
C Transporthöhe einer TX-Maschine: 900 mm bis 950 mm ± 15 mm.
D Nach der Maschineninstallation sollten in der GUI die ersten 4 Punkte der automatischen
Kalibrierung ausgeführt werden.
