3 Aufstellen der Maschine
Für Ihre eigenen Zeichnungen und Notizen
Technisches Training FSE SIPLACE TX-Series 08/2018 39
Für Ihre eigenen Zeichnungen und Notizen
3 Aufstellen der Maschine
Für Ihre eigenen Zeichnungen und Notizen
40 Technisches Training FSE SIPLACE TX-Series 08/2018
4 Portalsystem
4.1 Übersicht
Technisches Training FSE SIPLACE TX-Series 08/2018 41
4 Portalsystem
4.1 Übersicht
Die Portale der SIPLACE TX-Maschinen bestehen jeweils aus einer X- und Y-Achse. Beide
Achsen werden von je einem Linearmotor, der mit einem integrierten Temperatursensor
ausgestattet ist, angetrieben. Diese Temperatursensoren dienen lediglich zur Überwachung der
Motorwicklungen. An den Kopfplatten der jeweiligen X-Achsen werden die Bestückköpfe montiert.

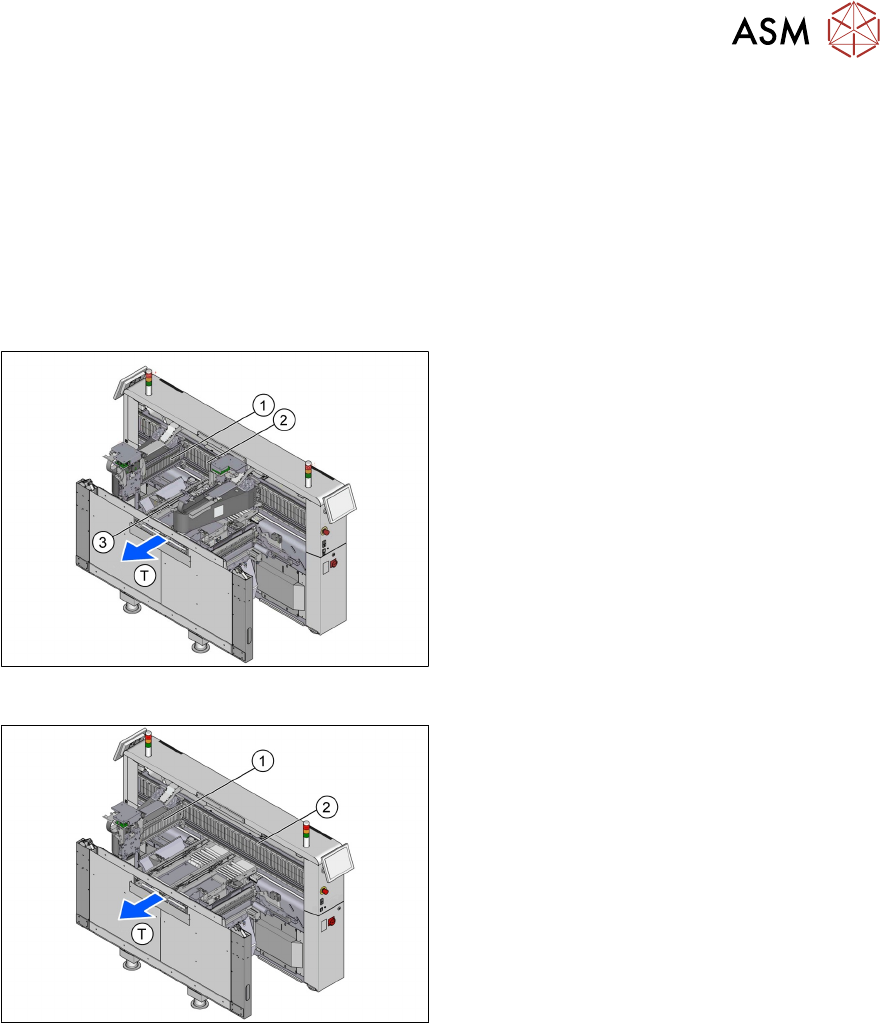

TX2i/TX2
T - Transportrichtung
1. X-Achse, Portal 1
2. Y-Achse, Portal 1 und Portal 2
3. X-Achse, Portal 2
TX1
T - Transportrichtung
1. X-Achse, Portal 1
2. Y-Achse Portal 1
