42 Technisches Training FSE SIPLACE TX-Series 08/2018

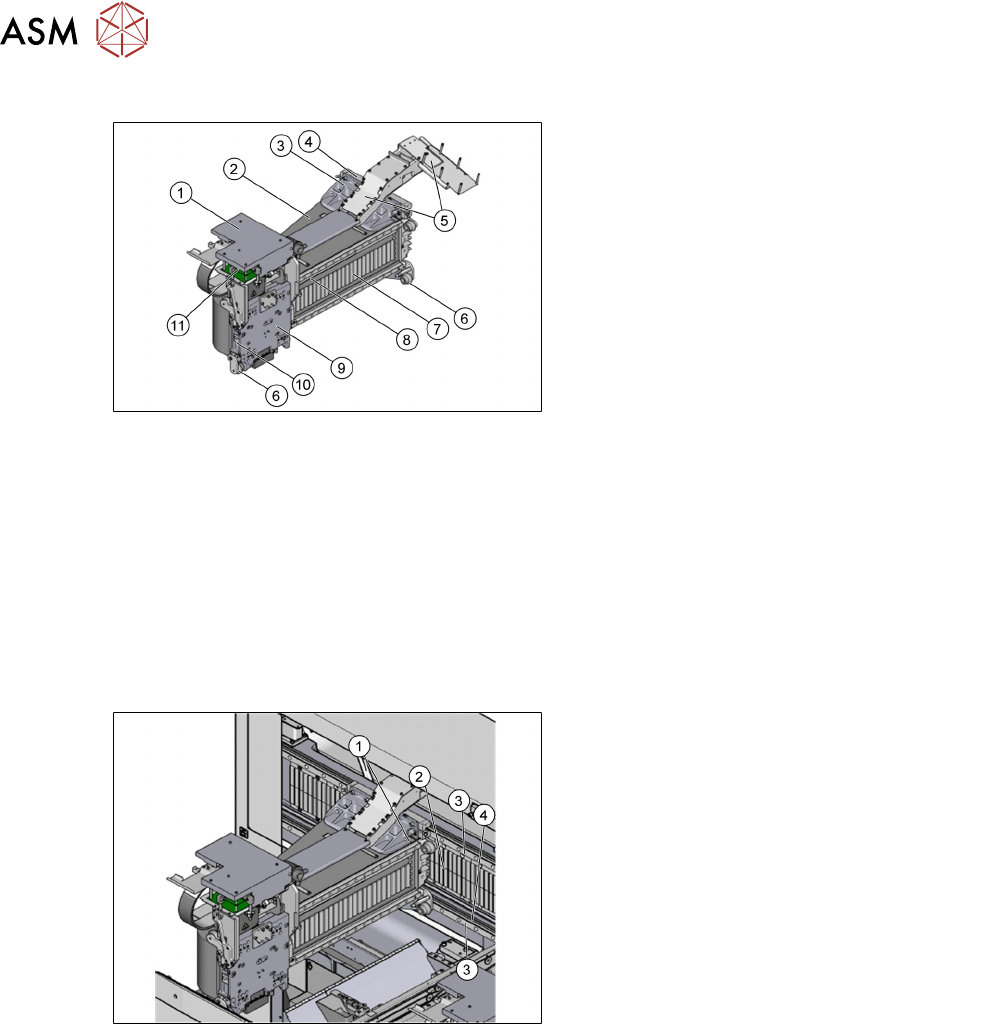

Mechanischer Aufbau der X-Achse
1. Leiterplatte (Kopfinterface mit
Vision-Board, darunter senkrecht -
Kopfadapterplatine)
2. Portalarm aus Kohlefasermaterial
3. Sensor-Modul für Y-Achse
4. Linearmotor Y-Achse (Primärteil)
5. Kabelschlepp
6. Endpositionspuffer an X-Achse
7. Sekundärteile X-Achse (Magnet)
8. Inkrementalmaßstab/Glasmaßstab*
9. Kopfmontageplatte mit integriertem
Primärteil des Linearmotors der X-Achse
10. Temperatursensor
11. Sensormodul für X-Achse (unter der
Kopfplatine)
*Nur für TX micron
Zur Verbesserung der Bestückgenauigkeit werden Temperatursensoren eingesetzt, die die
Kalibrierungsdaten der Maschine kompensieren.
Mechanischer Aufbau der Y-Achse
1. Y-Linearmotore (Primärteil) am
X-Achsenportal
2. Permanentmagnet (Sekundärteil des
Y-Achsen-Linearmotors)
3. Lineares Führungssystem
4. Inkrementalmaßstab/Glasmaßstab*
*Nur für TX micron
1 Maschinensicherheit
1.5 EGB-Richtlinien
10 Technisches Training FSE SIPLACE TX-Series 08/2018
1.5 EGB-Richtlinien
Grundsätzlich gilt, dass elektronische Baugruppen nur dann berührt werden sollten, wenn dies
absolut unvermeidbar ist. Fassen Sie dabei Flachbaugruppen auf keinen Fall so an, dass dabei
Bauelemente-Pins oder Leiterbahnen berührt werden.
Bauelemente dürfen nur berührt werden,
●
wenn man über EGB-Armband ständig geerdet ist oder
●
wenn man EGB-Schuhe oder EGB-Schuherdungsschutzstreifen in Verbindung mit einem
EGB-Boden trägt.
Vor dem Berühren einer elektronischen Baugruppe muss der eigene Körper entladen werden. Dies
kann in einfachster Weise dadurch geschehen, dass unmittelbar vorher ein leitfähiger, geerdeter
Gegenstand berührt wird (beispielsweise metallblanke Schaltschrankteile, eine Wasserleitung
usw.).
Bringen Sie Baugruppen nicht mit aufladbaren und hochisolierenden Stoffen in Berührung, z.B.
Kunststoff-Folien, isolierende Tischplatten oder Bekleidungsteile aus Kunstfaser.
Legen Sie Baugruppen nur auf leitfähigen Unterlagen ab (Tisch mit EGB-Auflage, leitfähiger
EGB-Schaumstoff, EGB-Verpackungsbeutel, EGB-Transportbehälter).
Bringen Sie Baugruppen nicht in die Nähe von Datensichtgeräten, Monitoren oder Fernsehgeräten.
Halten Sie zum Bildschirm einen Mindestabstand von >10cm ein.
An den Baugruppen darf nur dann gemessen werden, wenn
●
das Messgerät geerdet ist (z.B über Schutzleiter).
●
vor dem Messen bei potentialfreiem Messgerät der Messkopf kurzzeitig entladen wird (z.B.
metallblankes Steuerungsgehäuse berühren).
Verwenden Sie nur einen geerdeten Lötkolben, wenn Sie löten.
► Bewahren Sie Baugruppen und Bauelemente grundsätzlich in leitfähiger Verpackung (z.B.
metallisierten Kunststoffschachteln oder Metallbüchsen) auf bzw. versenden Sie diese auch in
leitfähiger Verpackung.
► Sind Verpackungen nicht leitend, müssen Sie die Baugruppen vor dem Verpacken leitend
umhüllen. Verwenden Sie dazu beispielsweise leitfähigen Schaumgummi, EGB-Beutel,
Haushalts-Alufolie oder Papier - unter keinen Umständen aber Kunststofftüten oder -folien.
► Achten Sie bei Baugruppen mit eingebauten Batterien darauf, dass die leitfähige Verpackung
die Batterieanschlüsse nicht berührt oder kurz schließt und decken Sie gegebenenfalls
Anschlüsse zuvor mit Isolierband oder Isoliermaterial ab.
1.6 Übung: Maschinensicherheit
1. Welche der folgenden Beschreibungen zur Betriebssicherheit ist falsch?
A Berühren Sie niemals Bauelemente, wenn Sie nicht durch ein EGB-Armband geerdet sind
oder keine EGB-Schuhe tragen oder keine EGB-Schuherdungsschutzstreifen in Verbindung
mit einem EGB-Boden tragen.
B Wenn Sie während der Produktion die Maschine stoppen wollen, müssen Sie nur den
"Not-Aus"-Taster drücken.
C Bereiche von C&P20-Kopf, X-Zuführmodulen 8mm und SmartFeeder 4mmX / 8mmX
können hohe Temperaturen erreichen, sobald sie im Dauerbetrieb sind.
D X- und Y-Motore enthalten Permanentmagnete, Lebensgefahr für Personen mit aktiven
Implantaten (z. B. Herzschrittmacher, Insulinpumpen und Defibrillatoren).
2 Übersicht über die Maschine
2.1 Einleitung
Technisches Training FSE SIPLACE TX-Series 08/2018 15
Spezifikationen der TX micron-Maschine (Auszug)*
Spezifikationsmerkmale* Wert
Maschinenkonfiguration Zwei Portale in doppelseitiger Maschine
Verfügbare Köpfe C&P20 M2 CPP M
Benchmark [BE/h]** bis zu 78.000 BE/h bis zu 48.000 BE/h
Genauigkeit ≥15 µm** @ 3σ mit C&P20 M2 und CPP M
BE-Spektrum 0201 metrisch bis 27 mm x 27 mm x 8,5mm
Leiterplattengröße Doppeltransport: 50 x 55 mm bis 375 x 260 mm
Bauelementzuführung Bis zu 80 x 8 mm Gurte, JEDEC-Flächenmagazin
Reinraum Class 10000 / ISO 7 Standard
Class 1000 / ISO 6 optional
Leistungsaufnahme Normalerweise: 1,9 kW, einschließlich Vakuumpumpe
Maschinenabmessungen 1,00m x 2,23m x 1,45m
*Detaillierte Angaben finden Sie in der Betriebsanleitung oder der Maschinenspezifikation zur TX-
Serie.
**Bestückleistung (abhängig von der Kopfkonfiguration der Maschine)
Genauigkeitsklassen
Produkt TX2 micron TX2i micron TX2i micron 15 μm
Genauigkeitsklas-
se
25/20 μm / 3σ 25/20 μm / 3σ 15 μm / 3σ (25/20 µm)
Kopf/Kamera
●
CPP M, Typ 30
(optional 45)
●
CP20M2, Typ 41
●
CPP M, Typ 30
(optional 45)
●
CP20M2, Typ 41
●
CPP M, Typ 45
●
CP20M2, Typ 41
Vakuum-Tooling optional optional ja (Standard)
Zyklische Rekali-
brierung
X-Markenleiste X-Markenleiste X-Markenleiste
Y-Markenleiste
Lizenz erforder-
lich
nein nein ja
Genauigkeits-
nachweis
ACT-Platte Standard ACT-Platte Standard ACT-Platte Standard +
ACT-Platte 15µm
HINWEIS
Genauigkeitsklasse wählen
Für erforderliche Komponenten muss die Genauigkeitsklasse in SIPLACE Pro ausgewählt
werden.
