3 Aufstellen der Maschine 3.1 Aufstellen der TX-Maschine Technisches Training FSE SIPLACE TX-Series 08/2018 35 Maschine ausrichten Richten Sie 3 Füße (1) der Maschine aus und fixieren Sie dann den 4. Fuß (2) so, dass ein…
4 Portalsystem
4.5 Übersicht über Steuerung und Kommunikation
Technisches Training FSE SIPLACE TX-Series 08/2018 49
4.5 Übersicht über Steuerung und Kommunikation
Übersicht über Steuerung und Kommunikation
3 Aufstellen der Maschine
3.1 Aufstellen der TX-Maschine
Technisches Training FSE SIPLACE TX-Series 08/2018 35

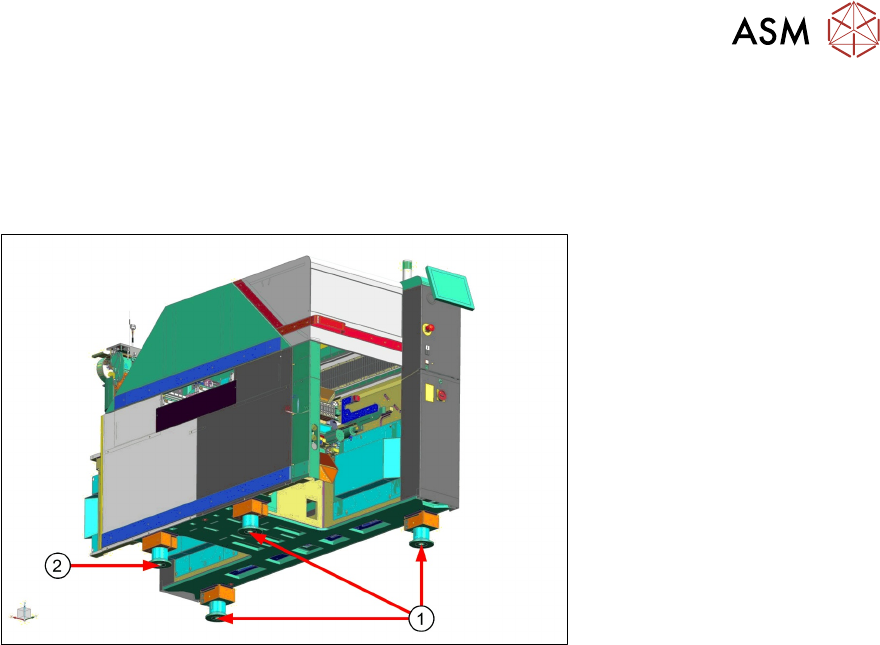

Maschine ausrichten
Richten Sie 3 Füße (1) der Maschine aus und fixieren Sie dann den 4. Fuß (2) so, dass ein Kontakt
zum Boden besteht.
Für die Ausrichtung ist es einfacher, die 2 Füße an Stellplatz 2 zu verwenden und den letzten 4.
Fuß an Stellplatz 1 zu fixieren.
Grundmaschine - Einrichtung / Installation
●
Maschinentransporthöhe: 900mm bis 950mm +- 15 (für alle Höhen nur 1 Fußtyp mit einer
Einstellschraube erforderlich)
●
Eine Maschinenwasserwaage sollte auf die Platte des Hubtisches gelegt werden.
●
Um die Einstellschraube für die Füße zu erreichen, sollte die Haube in Sektor 1 und 2 offen
sein.
4 Portalsystem
4.6 Analyse
Technisches Training FSE SIPLACE TX-Series 08/2018 51
4.6 Analyse
Code Fehlerbeschreibung Mögliche Ursache Aktion
30362
30470
30471
X- / Y-
Achsenzählfehler
während des
Referenzlaufs
●
Verschmutzter
Maßstab
●
Verschmutzter
Lesekopf
●
Falsche Position des
Lesers
●
Defekter Leser /
Maßstab
●
Maßstab reinigen
●
Lesekopf reinigen
●
Abstand zwischen Lesekopf
und Maßstab einstellen
●
Lesekopf austauschen und
Anpassung
●
Maßstab prüfen/
austauschen
●
Kalibrierung der
Nullpunktkorrektur,
Verfahrbereich nach
Lesekopfanpassung
30562
30468
33522
Portale zu dicht
beieinander
Der Abstand zwischen den
beiden Portalen ist zu klein
oder die beiden Portale
berühren sich.
Bewegen Sie ein Portal weg vom
anderen und führen Sie einen
Referenzlauf durch
4.7 Austausch / Einstellung / Kalibrierung der
Hauptbestandteile
Übersicht über die Teile, die nach einem Austausch eingestellt werden müssen. Genauere
Informationen finden Sie in der Serviceanleitung.
Teileaustausch am Portal Werkzeuge / Einstellung Kalibrierung
Inkrementalgeber X‑Achse Abstand vom Maßstab:
0,75 ± 0,2mm
Verfahrbereich und
Maschinennullpunktkorrektur
Inkrementalgeber Y-Achse Abstand vom Maßstab:
0,75 ± 0,2mm
Verfahrbereich und
Maschinennullpunktkorrektur
Temperatursensoren der
Kopfplatte
Kopf und Kamera
LP-Kamera
●
Maschinen-
Nullpunktkorrektur
●
LP-Kamera
●
Kopf- und Kamera-Offset
Puffer der Y-Achse Verfahrbereich
X-Maßstab Encoder wie oben einstellen Verfahrbereich und
Maschinennullpunktkorrektur
Y-Maßstab Encoder wie oben einstellen Verfahrbereich und
Maschinennullpunktkorrektur
Kopfadapter für die MHCU Schaltereinstellung Prüfen/Herunterladen der eSW
(Firmware)
LP-Kopfinterface Schaltereinstellung
Zum Entfernen der Luftschläuche ist ein Entriegelungswerkzeug erforderlich 03051853.
