4 Portalsystem
4.6 Analyse
Technisches Training FSE SIPLACE TX-Series 08/2018 51
4.6 Analyse
Code Fehlerbeschreibung Mögliche Ursache Aktion
30362
30470
30471
X- / Y-
Achsenzählfehler
während des
Referenzlaufs
●
Verschmutzter
Maßstab
●
Verschmutzter
Lesekopf
●
Falsche Position des
Lesers
●
Defekter Leser /
Maßstab
●
Maßstab reinigen
●
Lesekopf reinigen
●
Abstand zwischen Lesekopf
und Maßstab einstellen
●
Lesekopf austauschen und
Anpassung
●
Maßstab prüfen/
austauschen
●
Kalibrierung der
Nullpunktkorrektur,
Verfahrbereich nach
Lesekopfanpassung
30562
30468
33522
Portale zu dicht
beieinander
Der Abstand zwischen den
beiden Portalen ist zu klein
oder die beiden Portale
berühren sich.
Bewegen Sie ein Portal weg vom
anderen und führen Sie einen
Referenzlauf durch
4.7 Austausch / Einstellung / Kalibrierung der
Hauptbestandteile
Übersicht über die Teile, die nach einem Austausch eingestellt werden müssen. Genauere
Informationen finden Sie in der Serviceanleitung.
Teileaustausch am Portal Werkzeuge / Einstellung Kalibrierung
Inkrementalgeber X‑Achse Abstand vom Maßstab:
0,75 ± 0,2mm
Verfahrbereich und
Maschinennullpunktkorrektur
Inkrementalgeber Y-Achse Abstand vom Maßstab:
0,75 ± 0,2mm
Verfahrbereich und
Maschinennullpunktkorrektur
Temperatursensoren der
Kopfplatte
Kopf und Kamera
LP-Kamera
●
Maschinen-
Nullpunktkorrektur
●
LP-Kamera
●
Kopf- und Kamera-Offset
Puffer der Y-Achse Verfahrbereich
X-Maßstab Encoder wie oben einstellen Verfahrbereich und
Maschinennullpunktkorrektur
Y-Maßstab Encoder wie oben einstellen Verfahrbereich und
Maschinennullpunktkorrektur
Kopfadapter für die MHCU Schaltereinstellung Prüfen/Herunterladen der eSW
(Firmware)
LP-Kopfinterface Schaltereinstellung
Zum Entfernen der Luftschläuche ist ein Entriegelungswerkzeug erforderlich 03051853.
4 Portalsystem
4.8 Portalsystem und Basismaschine - Übersicht Instandhaltung
52 Technisches Training FSE SIPLACE TX-Series 08/2018
4.8 Portalsystem und Basismaschine - Übersicht
Instandhaltung
Wartungsinhalt für die Basismaschine, genauere Informationen finden Sie in der entsprechenden
Job Card.
Inhalt Intervall Benötigte Hilfsmittel
Magnetflächen an X-/Y-Achse Alle Workflows Reinigungstuch
Portalkabel reinigen Alle Workflows Reinigungstuch
Führungsschiene X- / Y-Achse Alle Workflows SILPLACE Reinigungstuch
Maßstab X-/Y‑Achse Workflow 2 Reinigungstuch, Äthylalkohol
IC-Kamera für CPP/TH Workflow 2 Reinigungstuch
Kopfabluftfilter Workflow 3 Druckluftpistole, Inbusschlüssel
Druckluftfilter Workflow 3 Druckluftpistole
Vakuumpumpen-Filter Workflow 3 Druckluftpistole, Inbusschlüssel
Gasdruckfeder Workflow 4 Reinigungstuch
Führungslager der X-/Y-Achse Workflow 4 Schmierfett Klüber BEM 34-132,
Tube
Schutzhauben Workflow 4 Reinigungsflüssigkeit für die
Abdeckungen
Magnetflächen an X-/Y-Achse Alle Workflows Reinigungstuch
4.9 Übung: TX-Portalsystem
1. Welche der folgenden Aussagen ist falsch in Bezug auf das Portalsystem der
TX-Maschinen?
A Die Kopfinterface-Platinen von Portal 1 und 2 können gegeneinander getauscht werden.
B X- und Y- Achse werden beide von Linearmotoren angetrieben.
C Der Portalreferenzlauf an TX-Maschinen ist der gleiche wie an Maschinen der X-Serie S.
D Für die Steuerung von X- und Y-Motor wird eine MGCU verwendet.
2. Welche Tätigkeit muss nach dem Austausch des Lesekopfes an der Y-Achse
durchgeführt werden?
A Abstand zwischen Lesekopf und Maßstab einstellen (0,75mm).
B Verfahrbereiche für beide Portale kalibrieren.
C Maschinennullpunkt kalibrieren.
D Alle genannten Punkte.
3. Beschreiben Sie den Maschinen-Referenzlauf.
………………………………………………………………………………………………………
………………………………………………………………………………………………………
………………………………………………………………………………………………………
………………………………………………………………………………………………………
4 Portalsystem

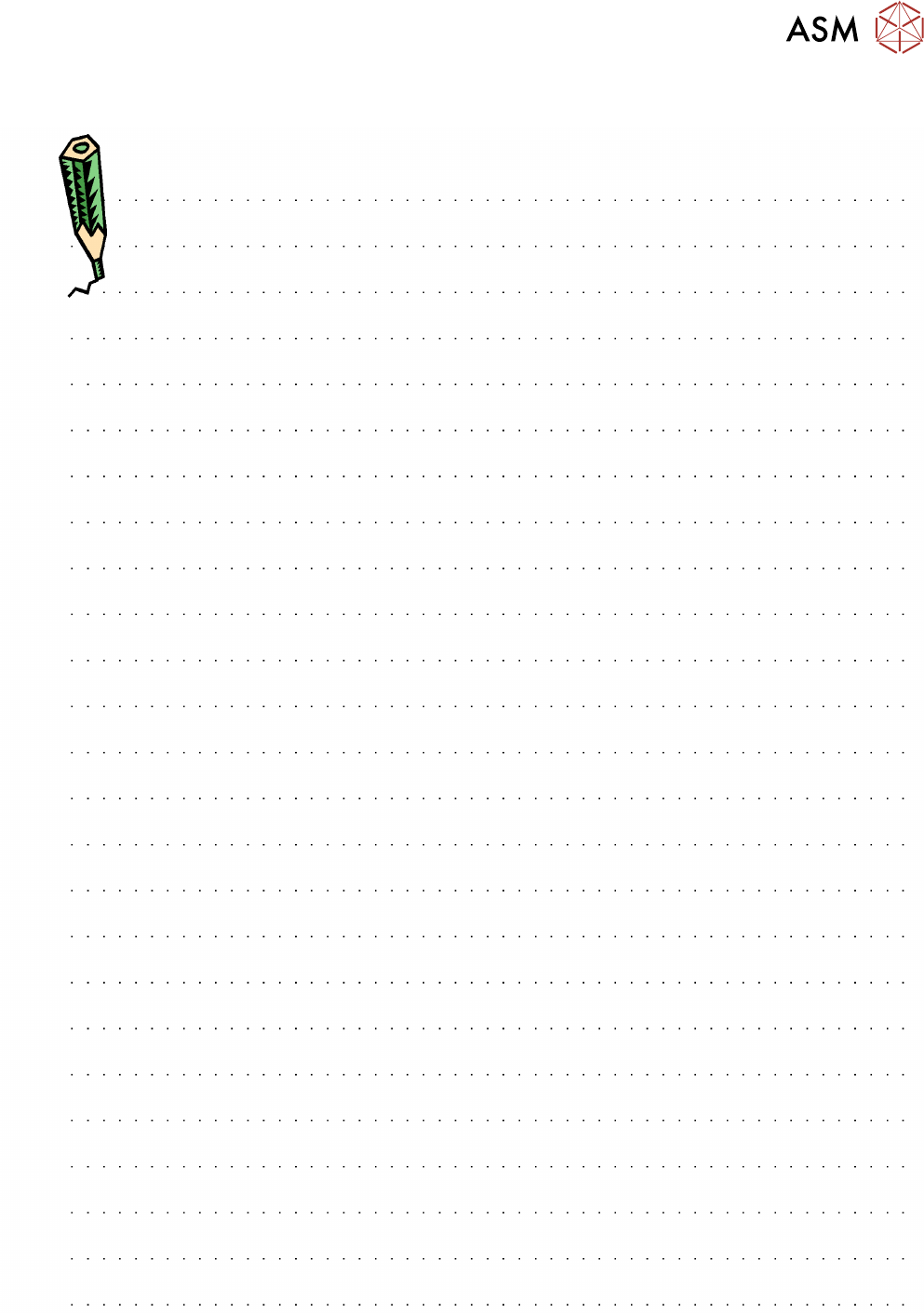

Für Ihre eigenen Zeichnungen und Notizen
