5 Bauelementebereitstellung
5.3 TX V2 BE-Einzug (COTi)
Technisches Training FSE SIPLACE TX-Series 08/2018 59
Abdocken
●
Stellen Sie sicher, dass beim Abdocken die Druckluft eingeschaltet und das
Steuerungssystem ausgeschaltet ist; drücken Sie dann den Taster am Maschinenrahmen.
●
Der Tisch wird durch die Einzugsvorrichtung freigegeben und durch zwei zusätzliche
Pneumatikzylinder, die links und rechts des Leergurtleitkanals befestigt sind,
zurückgeschoben und abgesenkt.
●
Der BE-Wechseltisch wird automatisch von der Maschine getrennt.
●
Bei ausgeschalteter Maschine oder fehlender Druckluft kann der BE-Wechseltisch einfach an
den Griffen aus der Maschine herausgezogen werden.
5.3 TX V2 BE-Einzug (COTi)
TX1-, TX2- und TX2i-Maschinen der Version2 verwenden unterschiedliche Pipettenwechsler und
Pipettenstationen.

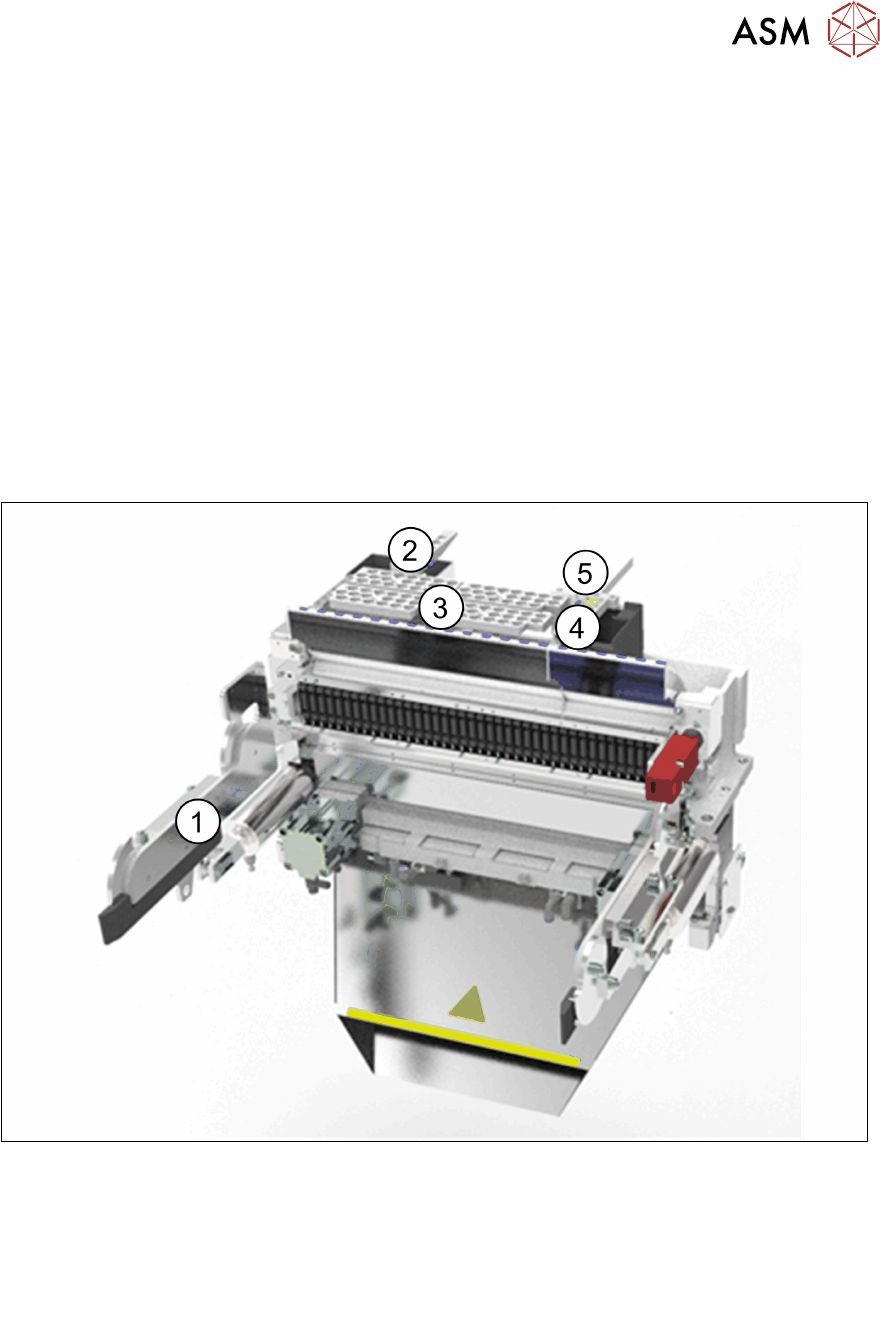

TX1/2 V2
1. COTi-Positionen abhängig vom Maschi-
nentyp. Bei TX1/2-Maschinen verwendet
Stellplatz1 die äußere Tischposition. Für
Stellplatz2 ist die innere Position Stan-
dard.
3. Eine Pipettenwechslerreihe mit 4Magazi-
nen.
4. Position der Pipettenstation (ohne statio-
näre Kamera).
2. Position der Pipettenstation (mit statio-
närer Kamera).
5. Abwurfplatte.
5 Bauelementebereitstellung
5.4 Feeder Control Unit (FCU)
60 Technisches Training FSE SIPLACE TX-Series 08/2018

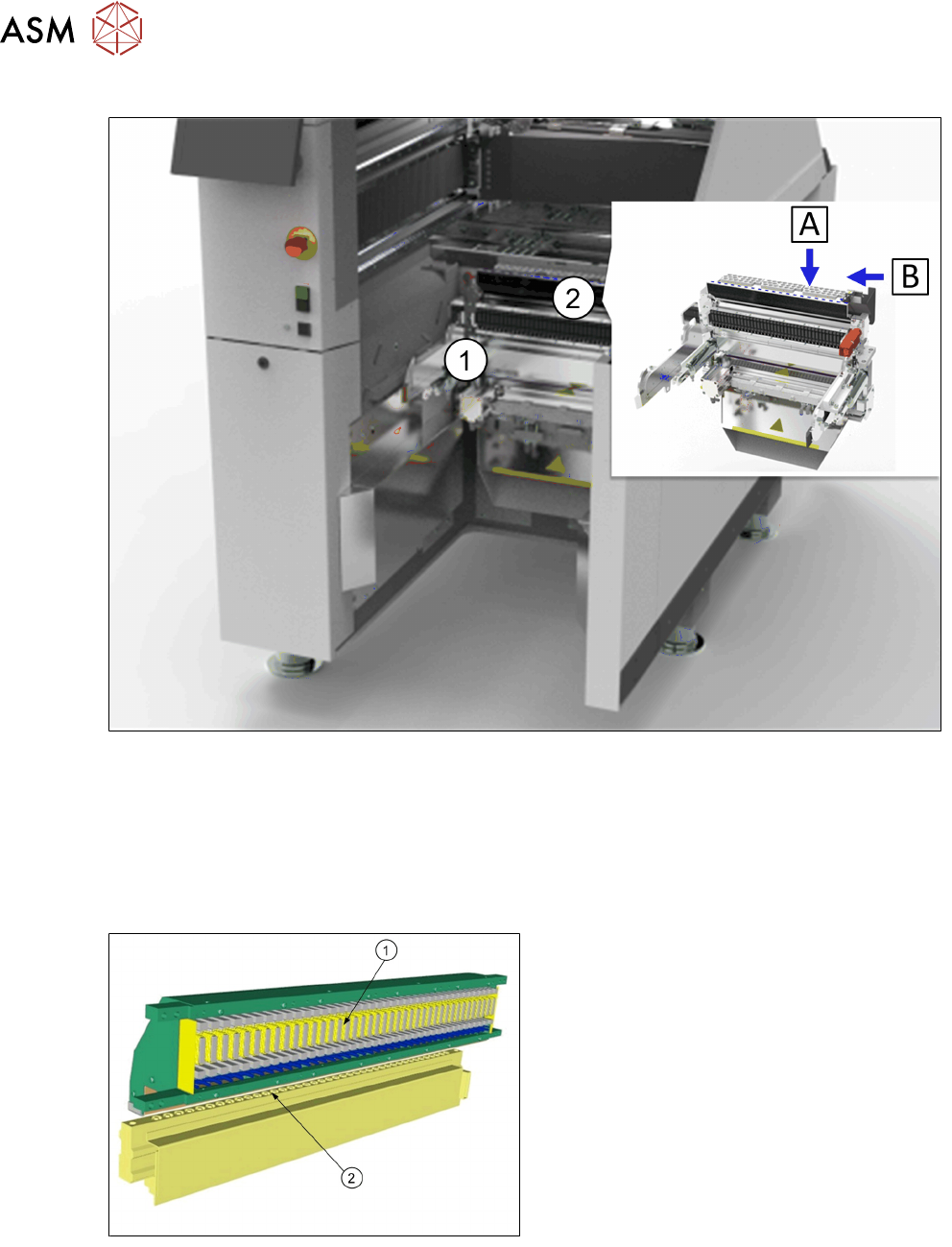

TX2i V2
1. Feste COTi-Positionen abhängig vom Ma-
schinentyp. Bei TX2i verwenden beide
Stellplätze die innerste Tischposition.
Weitere Informationen finden Sie in der
Maschinenspezifikation.
2. A - Eine Pipettenwechslerreihe mit 3Ma-
gazinen.
B - Position der Pipettenstation
5.4 Feeder Control Unit (FCU)
1. FCU (Feeder Control Unit)
2. Entriegelungsleiste für die Zuführmodule
●
Die FCU wird mit 28 V vom PULS-Netzteil
versorgt. Alle anderen internen
Spannungen (z.B. 24V) werden intern
generiert.
●
Alle wichtigen Spannungen werden vom
Prozessor überwacht. Beim Überschreiten
einer voreingestellten Grenze, wird das
komplette Modul heruntergefahren.
Die FCU hat folgende Funktionalität:
●
Ansteuerung der X-Förderer und der Entriegelungsleiste für die Förderer.
●
Einzugssteuerung.
●
Sicherheitskreis und Sicherheitsmeldung.
●
Ansteuerung des Gurtschneidgerätes.
●
Ansteuerung der Pipettenwechsler und der Pipettenstation (Abblasen)
●
Überwachung der Sensoren für die Abwurfbehälter.
5 Bauelementebereitstellung
5.5 TX V2 Feeder Control Unit (FCU)
Technisches Training FSE SIPLACE TX-Series 08/2018 61
5.5 TX V2 Feeder Control Unit (FCU)
Eine der Hauptänderungen an der TX Version 2 ist die Feeder Control Unit. Die FCU-Anschluss-
baugruppe befindet sich nun unterhalb des Bearbeitungsbereichs.
Der BE-Einzug hat eine Slim-FCU. Die Slim-FCU wird nur für die EDIF-/Förderer-Verbindung ver-
wendet. Die XFCU-Anschlussbaugruppe ist nun eine separate Einheit.
Bevor Sie die FCU-Versorgung herausnehmen, stecken Sie an Stellplatz 1 und 2 alle elektrischen
Verbindungen und die Zugentlastung ab.
1. Ansicht von Stellplatz 1.
2. Ansicht von Stellplatz 2.
1. Einbauplatz für die 120V-Option.
2. Leistungsschutzschalter für FCU und Box
PC.
3. FCU - elektrische Schnittstelle für Stell-
platz 2.
1. Stromversorgung 28V für FCU, Box PC
und Monitor.
2. FCU - elektrische Schnittstelle für Stell-
platz 2*.
3. FCU - elektrische Schnittstelle für Stell-
platz 1.
*Für die Funktionalität und Steuerung von:
●
FCU
●
Förderentriegelung
●
Pipettenstation
●
BE-Einzug (COTi)
●
Sicherheitssteuerung
●
Sensor Abwurfbehälter
