5 Bauelementebereitstellung
5.5 TX V2 Feeder Control Unit (FCU)
Technisches Training FSE SIPLACE TX-Series 08/2018 61
5.5 TX V2 Feeder Control Unit (FCU)
Eine der Hauptänderungen an der TX Version 2 ist die Feeder Control Unit. Die FCU-Anschluss-
baugruppe befindet sich nun unterhalb des Bearbeitungsbereichs.
Der BE-Einzug hat eine Slim-FCU. Die Slim-FCU wird nur für die EDIF-/Förderer-Verbindung ver-
wendet. Die XFCU-Anschlussbaugruppe ist nun eine separate Einheit.
Bevor Sie die FCU-Versorgung herausnehmen, stecken Sie an Stellplatz 1 und 2 alle elektrischen
Verbindungen und die Zugentlastung ab.

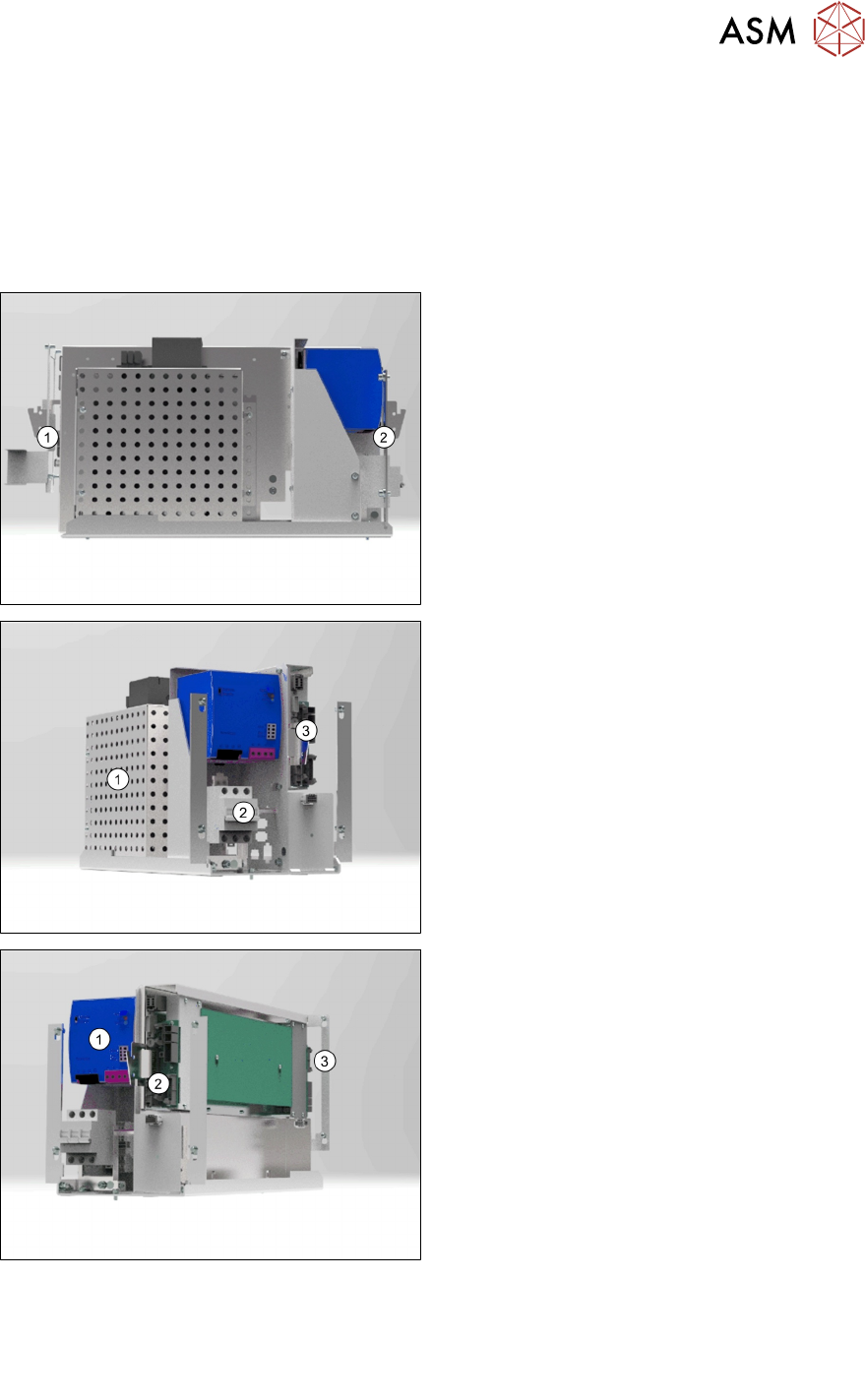

1. Ansicht von Stellplatz 1.
2. Ansicht von Stellplatz 2.
1. Einbauplatz für die 120V-Option.
2. Leistungsschutzschalter für FCU und Box
PC.
3. FCU - elektrische Schnittstelle für Stell-
platz 2.
1. Stromversorgung 28V für FCU, Box PC
und Monitor.
2. FCU - elektrische Schnittstelle für Stell-
platz 2*.
3. FCU - elektrische Schnittstelle für Stell-
platz 1.
*Für die Funktionalität und Steuerung von:
●
FCU
●
Förderentriegelung
●
Pipettenstation
●
BE-Einzug (COTi)
●
Sicherheitssteuerung
●
Sensor Abwurfbehälter
5 Bauelementebereitstellung
5.6 (Tape Cutter) Gurtschneider
62 Technisches Training FSE SIPLACE TX-Series 08/2018

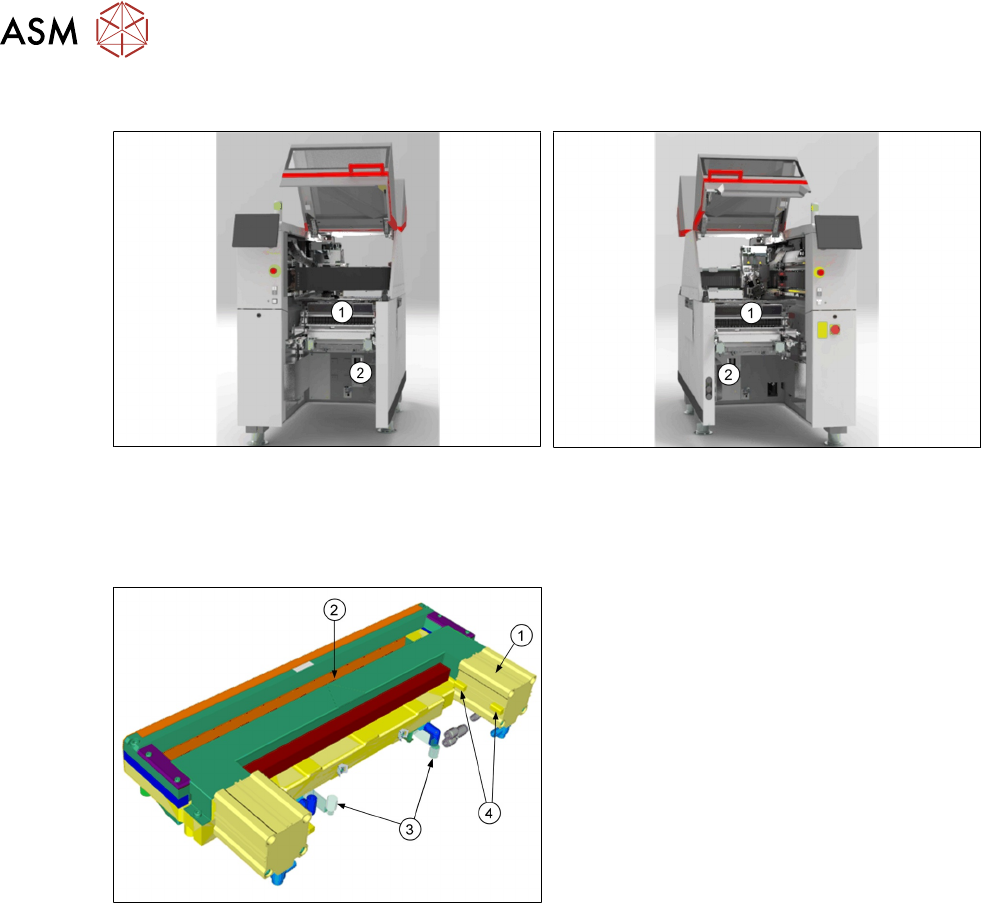

Stellplatz 1 Stellplatz 2
1. Slim-FCU. 2. Interface für elektrische Verbindungen
(FCU-Steckerfeld) zur FCU-Versorgung.
5.6 (Tape Cutter) Gurtschneider
1. Pneumatikzylinder
2. Öffnung für die Leergurte
3. Magnetventile
4. Näherungsschalter
An beiden Seiten des Gurtschneidegeräts befinden sich Pneumatikzylinder, die durch
abwechselnde Bewegung die Klinge aktivieren. Die FCU steuert die beiden Magnetventile (24V /
5,1 bar).
Der Gurtschneider wird aktiviert, wenn das Portal zur ersten Bestückposition fährt. Abwechselnd
bewegt einer der zwei Zylinder das Schneidmesser vor.
●
Erreicht der erste Zylinder die vordere Position, wird der 2.Zylinder gestartet.
●
Beide Zylinder werden gleichzeitig zurückgezogen.
●
Der Gurtschneider wird nach jedem Bestückzyklus für den jeweiligen Bestückkopf einmal
betätigt.
Zu Servicezwecken kann das Schneidgerät in ca. 15min. aus- bzw. eingebaut werden. Die
Drosselzeiten müssen eingestellt werden. Eine detaillierte Beschreibungen zum Zerlegen und
Einstellen finden Sie in der Serviceanleitung.
5 Bauelementebereitstellung
5.7 Entsorgungsplatte TX
Technisches Training FSE SIPLACE TX-Series 08/2018 63
5.7 Entsorgungsplatte TX
Die Entsorgungsplatte ist eine Option für TX1- und TX2-Maschinen für Stellplatz 1. BEs mit
Vision-Fehlern können auf der Abwurfplatte abgelegt werden anstatt in den Abwurfbehälter
geworfen zu werden.
Die folgenden Informationen werden zu den abgeworfenen Bauelementen auf der
Abwurfplatte angezeigt:
●
Position des Bauelements auf der Entsorgungsplatte
●
Abholposition, von der das Bauelement abgeholt wurde (wenn ein Bauelement aus einem
Flächenmagazin abgeholt wurde, wird nur die Ebene und Magazinnummer angezeigt und
nicht die Abholposition im Magazin!)
●
Zugehöriger Vision Dump
●
Bauelemente Name
●
Gehäuseform
Wenn eine Abwurfplatte eingebaut ist, muss sie in der Stationssoftware konfiguriert werden.
Die Funktion muss in SIPLACE Pro für das jeweilige Bauelement / die jeweilige Gehäuseform
aktiviert werden.
Der Bediener kann das Entfernen des Bauelements von der Entsorgungsplatte mit der Schaltfläche
"Component has been removed from reject plate" bestätigen. Die Bestätigung muss für jedes
Bauelement gemacht werden.
