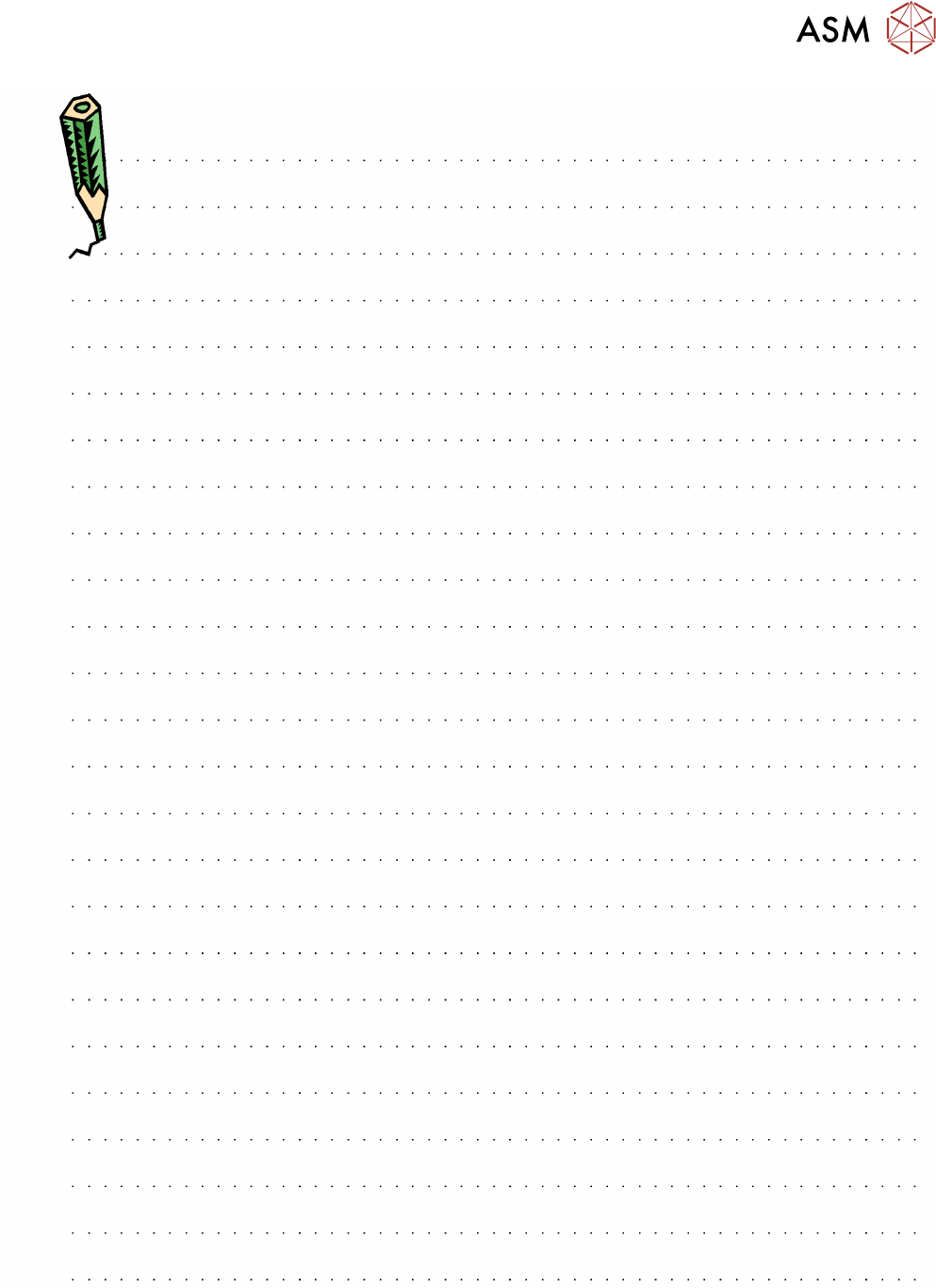

Für Ihre eigenen Zeichnungen und Notizen
Technisches Training FSE SIPLACE TX-Series 08/2018 71
5 Bauelementebereitstellung
Für Ihre eigenen Zeichnungen und Notizen
72 Technisches Training FSE SIPLACE TX-Series 08/2018
7 Stromversorgung
7.7 SMPS-Diagnose
114 Technisches Training FSE SIPLACE TX-Series 08/2018
7.7 SMPS-Diagnose
Die Diagnosefunktionin der Stationssoftware ermöglicht eine problemlose Überwachung des
Maschinenspannungsstatus.
Folgende Analyse- bzw. Überwachungsmöglichkeiten sind möglich:
●
Überwachung des Netzteils PS1 und der Pufferbatterie CAP
●
Überwachung der Sicherheitszustände auf der CSB
●
Überwachung der Zwischenkreisspannungen Bestückköpfe 160VDC auf der FD-Platine
●
Überwachung der Spannungen 42VDC / 28VDC / 24VDC auf der FD-Platine
Für die Überwachung der Netzteilspannungen und der Sicherungen auf CAP und FD-Platine
stehen zwei zusätzliche Diagnosekreise innerhalb der SMPS zur Verfügung. Die beiden
Diagnosekreise sind auf der IOCU kombiniert und werden von dort an den Stationsrechner
übertragen.
Die Verbindungen 1, 2 und 3 dienen rein zur Weitergabe der Diagnosedaten und sind somit
zwingend notwendig, um eine Funktion der Diagnose zu gewährleisten.
●
Damit die Diagnose GUI funktioniert, muss die SMPS korrekt verkabelt sein. Stellen Sie zur
Fehlerbehebung sicher, dass alle Kabel korrekt angeschlossen sind. Werden keine
Diagnosedaten der Kondensatorbatterie von der Maschinensteuerung empfangen
(Funktionsstörung bzw. fehlende Kabelverbindung), wird auch keine Diagnoseinformation der
FD-Platine angezeigt!
Der Diagnostics Master ist ein fester Bestandteil in der CAP1 und wertet sämtliche zur Diagnose
notwendigen Informationen der Gesamtbaugruppe PS1-CAP1 aus.
Ebenso werden die Daten der Pufferbatterie CAP1 (Ladungszustand, Temperatur, Pufferkapazität,
Arbeitszeit) vom Diagnostic Master abgefragt.
Auf der FD.A1 laufen sämtliche Diagnosedaten der Kleinspannungsüberwachung (von PS2 / PS3 /
PS4 / Sicherungen auf FD) und Sicherheitslogik (von CSP) zusammen. Von der FD werden dann
die Diagnosedaten an die IOCU weitergegeben.
Auch wird die Information über die 160VDC für die Zwischenkreisspannung Bestückköpfe
abgefragt. Dies erfolgt über die Logik an den Sicherungen F19 und F20.
