1 Maschinensicherheit
1.1 Sicherheitshinweise
Technisches Training FSE SIPLACE TX-Series 08/2018 7
1 Maschinensicherheit
1.1 Sicherheitshinweise
VORSICHT
Die Kenntnis und Einhaltung der in der Betriebsanleitung angegebenen
Sicherheitshinweise ist Grundvoraussetzung für alle Arbeiten an der Maschine. Die
folgenden Sicherheitshinweise stellen lediglich einen Auszug aus dem Kapitel
"Betriebssicherheit" der Bedienungsanleitung zur SIPLACE-Maschine dar. Weitere
ausführliche Sicherheitsinformationen entnehmen Sie bitte der Betriebsanleitung, die mit
Ihrer Maschine ausgeliefert wurde. Beachten Sie bitte die Sicherheitshinweise, auf die der
Kursleiter hinweist.

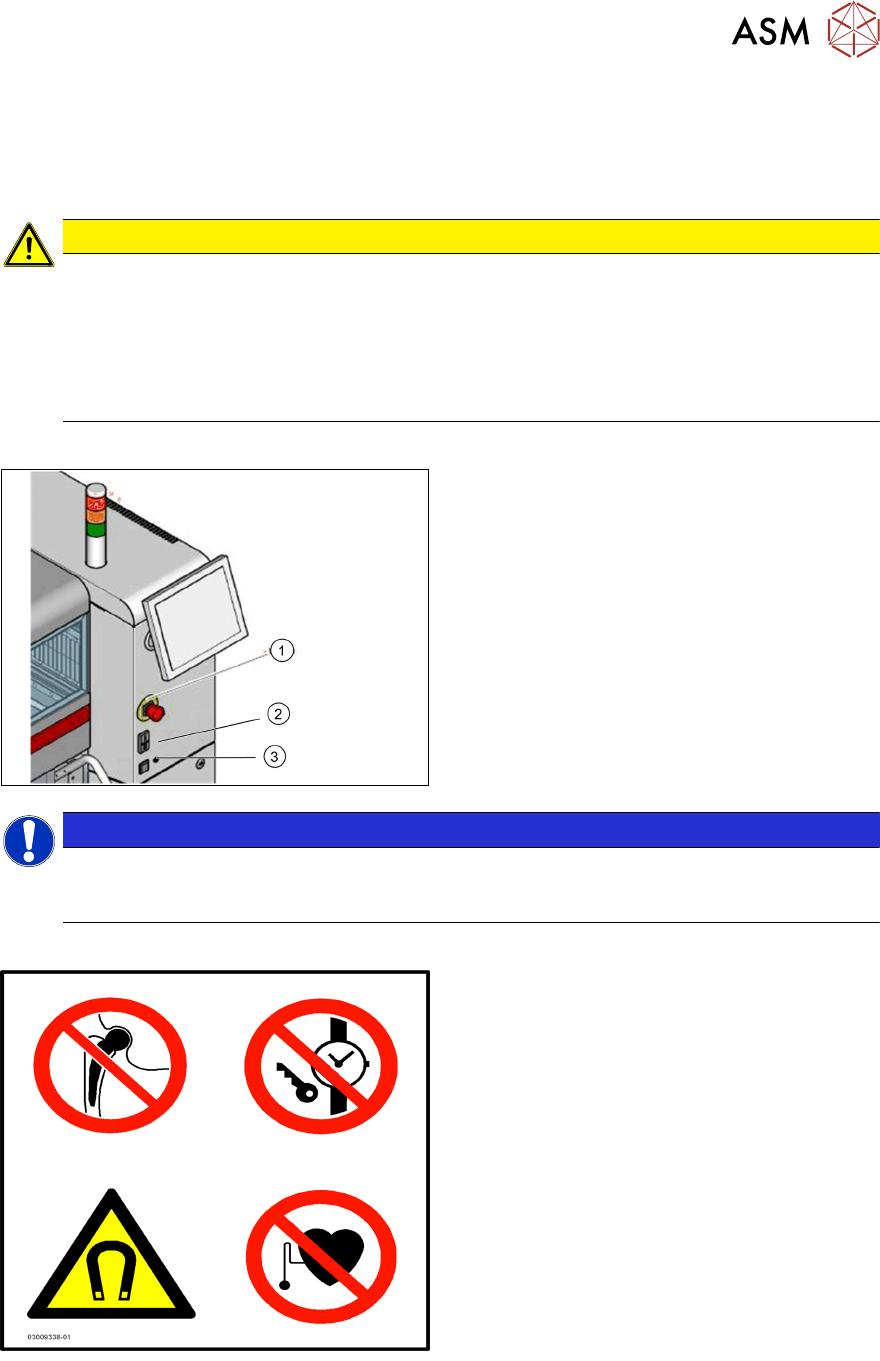

Taster und Schalter an TX-Maschinen
1. NOT-HALT-Taster
2. Start- und Stopptaster
3. Taster zum An- und Abdocken des
BE-Wagens an den entsprechenden
Stellplätzen
HINWEIS
Verwenden Sie den NOT-HALT-Taster nur in Notsituationen zum Stoppen der
Maschine! Verwenden Sie für einen generellen Maschinenstopp nur den schwarzen
Stopp-Taster!
Permanentmagnet-Symbol
●
Lebensgefahr für Personen mit aktiven
Implantaten (z. B. Herzschrittmacher,
Insulinpumpen, Defibrillatoren).
●
Quetschgefahr für Personen mit
passiven metallischen Implantaten
(z. B. Platten, Schrauben).
●
Bei geöffneten Schutzhauben nicht in
die Maschine beugen greifen.
●
Keine metallischen Gegenstände in den
Gefahrenbereich bringen.
1 Maschinensicherheit
1.2 Warnschilder - Allgemeines
8 Technisches Training FSE SIPLACE TX-Series 08/2018
Permanentmagnete
Permanentmagnete für TX-Serie
1. Permanentmagnete für X-Linearmotoren
2. Permanentmagnete für Y-Linearmotoren

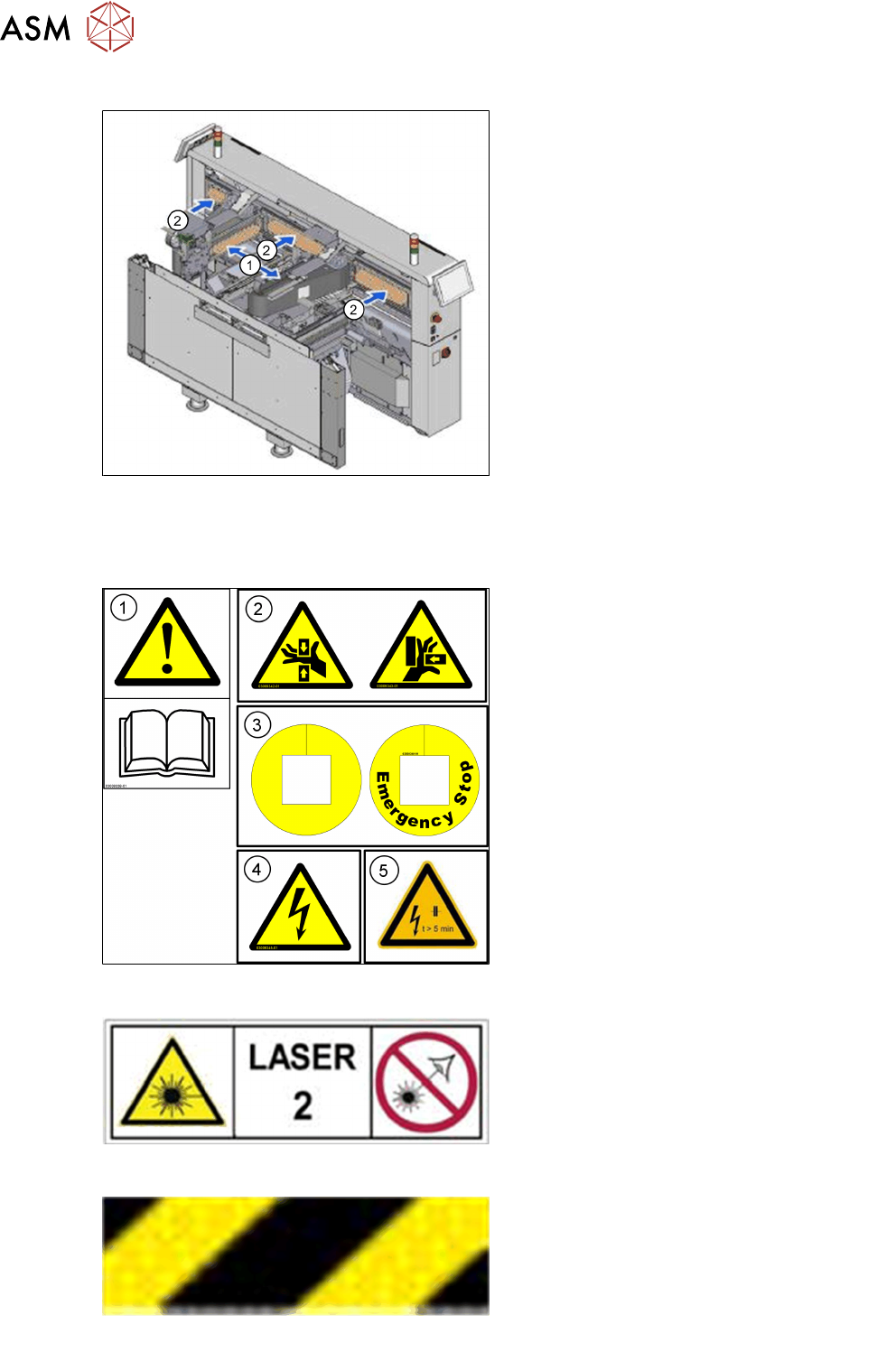

1.2 Warnschilder - Allgemeines
Warnschilder - Allgemeines
1. Lesen Sie die Sicherheitshinweise vor
dem Gebrauch.
2. Quetschgefahr – Nicht in die laufende
Maschine greifen.
3. Gelber Ring um die NOT-HALT-Taster
4. Gefährliche Spannungen – Gefahr von
Stromschlag oder Verbrennungen –
Gekennzeichnete Teile stehen auch bei
ausgeschaltetem Hauptschalter unter
Netzspannung.
5. In einigen Bereichen kann bis zu 5
Minuten lang Spannung anliegen.
Laser-Warnschilder
LASERSTRAHLUNG
Laserklasse 2
Gemäß IEC 60825-1:2014
Nicht in den Strahl blicken!
Warnstreifen auf der Innenseite des Ausgabetransports
Risiko von Handverletzungen
(Quetschungen) über einen größeren
Bereich.
Eingreifen kann zu Verletzungen an Armen und
Händen führen.
Nicht in das Innere der benachbarten
Maschine greifen.
1 Maschinensicherheit
1.3 Hohe Temperaturen bei C&P20 A/M/P/M2-Kopf, X-Zuführmodulen 8mm und SmartFeeder 4mmX /
8mmX
Technisches Training FSE SIPLACE TX-Series 08/2018 9
1.3 Hohe Temperaturen bei C&P20 A/M/P/M2-Kopf,
X-Zuführmodulen 8mm und SmartFeeder 4mmX /
8mmX

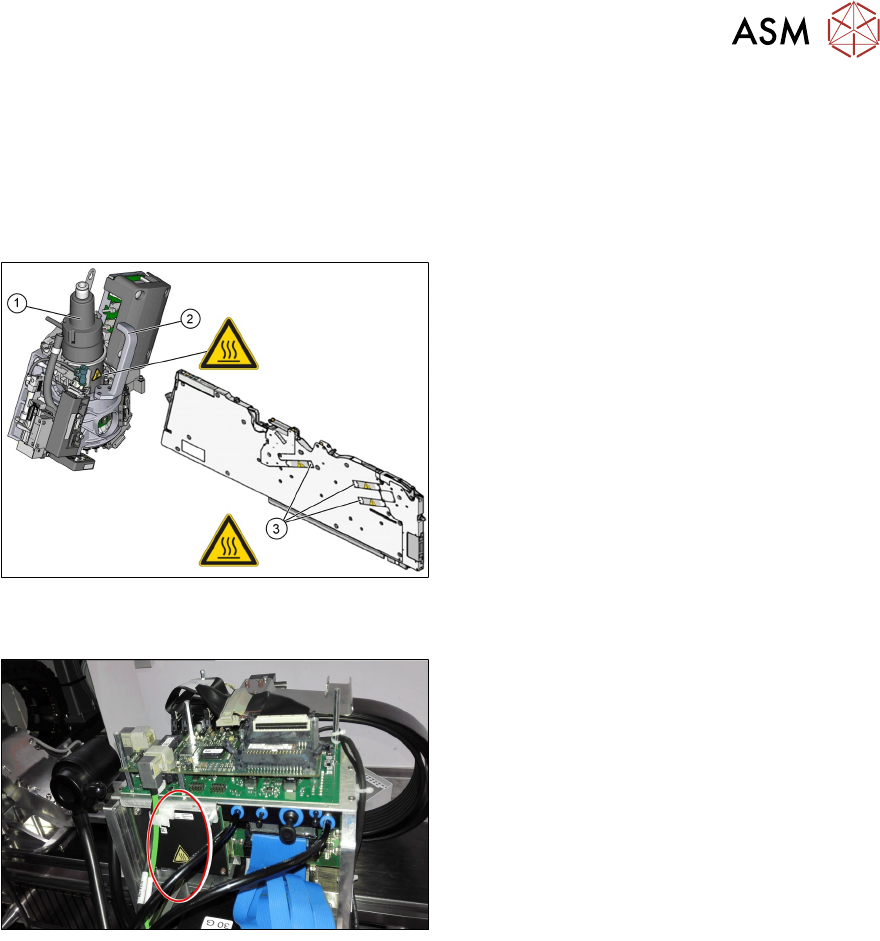

Bereiche von C&P20-Kopf, X-Zuführmodulen 8mm und SmartFeeder 4mmX / 8mmX können
hohe Temperaturen erreichen, sobald sie im Dauerbetrieb sind.
Das Gehäuse des Sternmotors kann während
des Betriebs heiß werden. – Achten Sie
darauf, keine Teile zu berühren
1. Sternmotorgehäuse
2. Griffstange
Die von den X-Zuführmodulen verwendeten
Schrittmotoren können während des Betriebs
heiß werden.– Achten Sie darauf, keine Teile
zu berühren!
3. Schrittmotore
1.4 Hohe Temperatur an MHCU
●
Die MHCU kann während des Betriebs
heiß werden - Achten Sie darauf, keine
Teile zu berühren!
