6 Transportsystem
6.6 Teileaustausch / Einstellungen / Kalibrierung
Technisches Training FSE SIPLACE TX-Series 08/2018 89

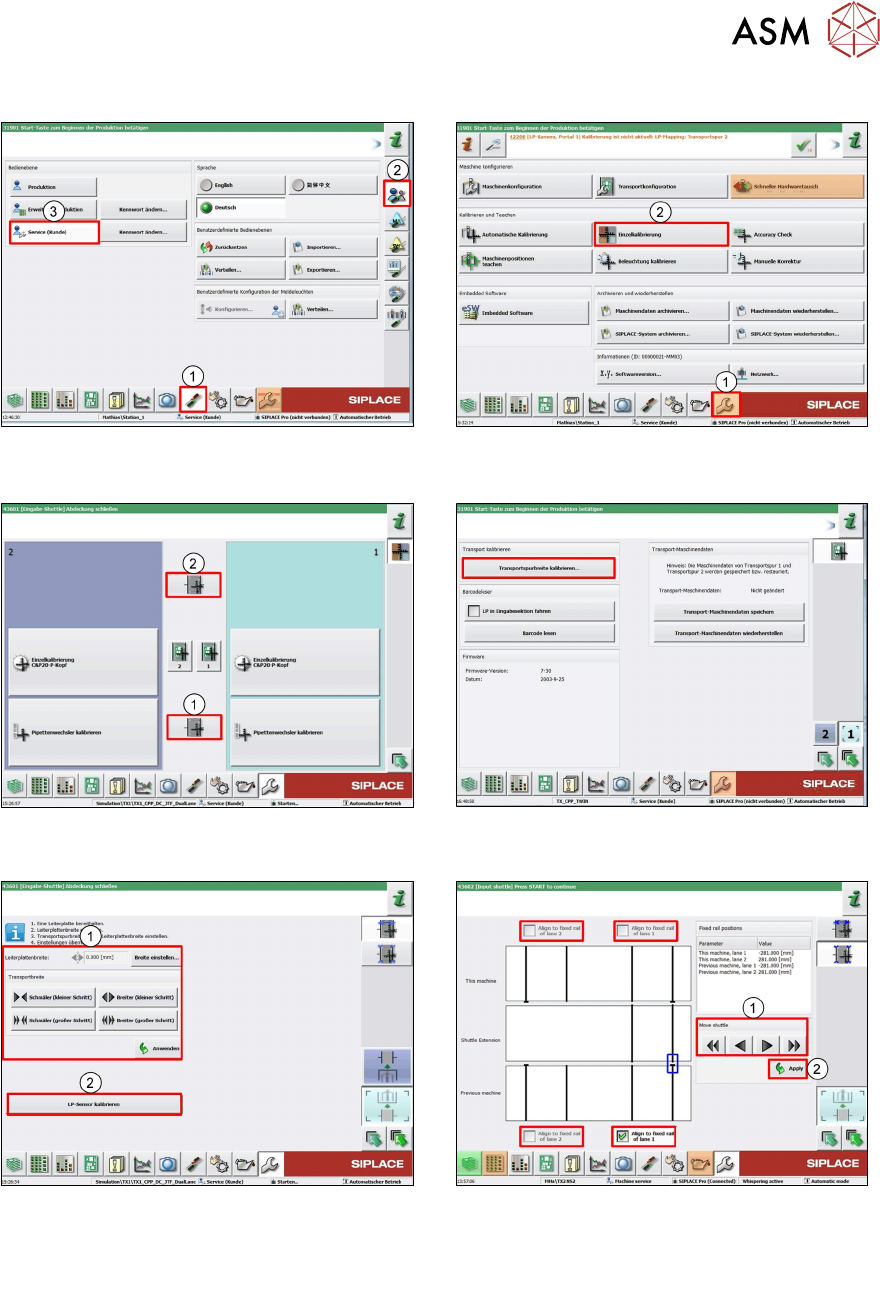

6.6.2.6 Shuttle einstellen
1. Melden Sie sich als Service (Kunde) an
(1-3).
2. Klicken Sie auf das Menü Kalibrierung (1).
Wählen Sie Einzelkalibrierung (2).
3. Klicken Sie auf Eingabe-Shuttle (1) oder
Ausgabe-Shuttle (2).
4. Klicken Sie auf Transportspurbreite
kalibrieren.
5. Klicken Sie auf Schmäler oder Breiter (1),
um die Transportbreite dem Wert anzupassen.
Klicken Sie auf Kalibrierungs-LP-Sensor (2)
für den Sensor im Shuttle.
6. Wählen Sie alle Transferpositionen 1-4.
Verwenden Sie die Pfeile (1).
Klicken Sie auf Anwenden (2), um zu
bestätigen.
6 Transportsystem
6.6 Teileaustausch / Einstellungen / Kalibrierung
90 Technisches Training FSE SIPLACE TX-Series 08/2018

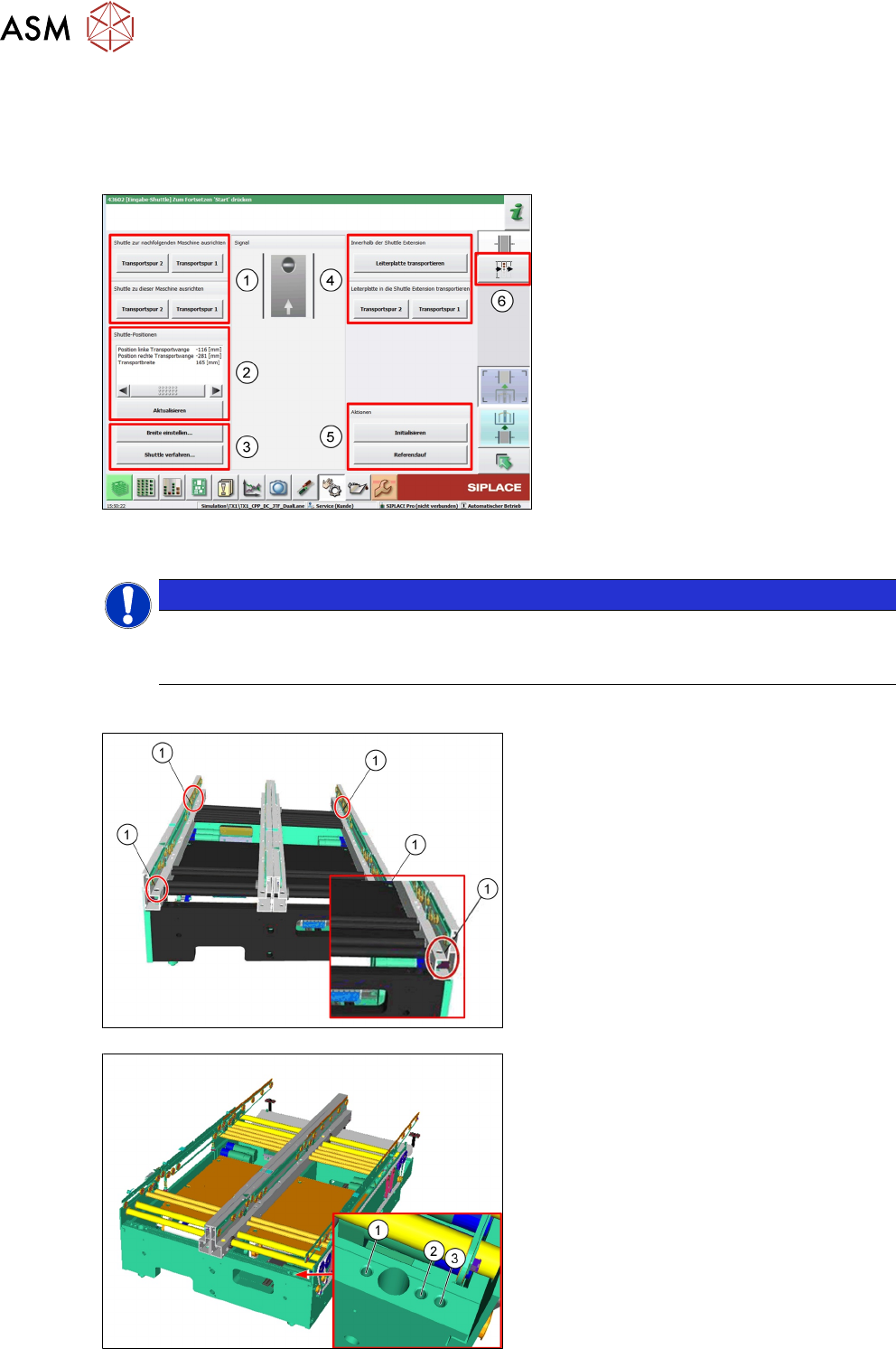

Menü TX Shuttle Einzelfunktion und Testfunktion
► Klicken Sie auf das Menü Sensoren und Funktionen überprüfen.
► Klicken Sie auf das Menü Sensoren und Funktionen von bestimmten Komponenten.
► Klicken Sie auf Ausgabe-Shuttle oder Eingabe-Shuttle.
1. Anpassung des Shuttle zur Maschine
2. Tatsächliche Shuttle-Positionen
3. Breite einstellen oder Shuttle
bewegen
4. LP-Transport
5. Aktionen: Initialisieren oder
Referenzlauf
6. Shuttle-Eingang-/Ausgangsmenü
6.6.3 Transport-Konfiguration ändern
HINWEIS
Nicht für micron-Maschinen
Feste Seiten der micron-Maschinen sind immer außen, es ist daher nicht möglich,
micron-Maschinen neu zu konfigurieren.
6.6.3.1 Breite der festen Transportwange ändern
Jede feste Wange ist durch 2 Schrauben
mechanisch fixiert.
Um die Position der festen Transportwange zu
ändern, müssen Sie die Schrauben entspre-
chend (1) versetzen.
Bringen Sie die feste Transportwange an die
erforderliche Position.
Es gibt 3 feste Positionen:
1. 281mm
2. 268mm
3. 231mm
Ziehen Sie die 4 Schrauben fest.
Passen Sie in SIPLACE Pro und GUI die
Einstellung entsprechend an.
6 Transportsystem
6.6 Teileaustausch / Einstellungen / Kalibrierung
Technisches Training FSE SIPLACE TX-Series 08/2018 91

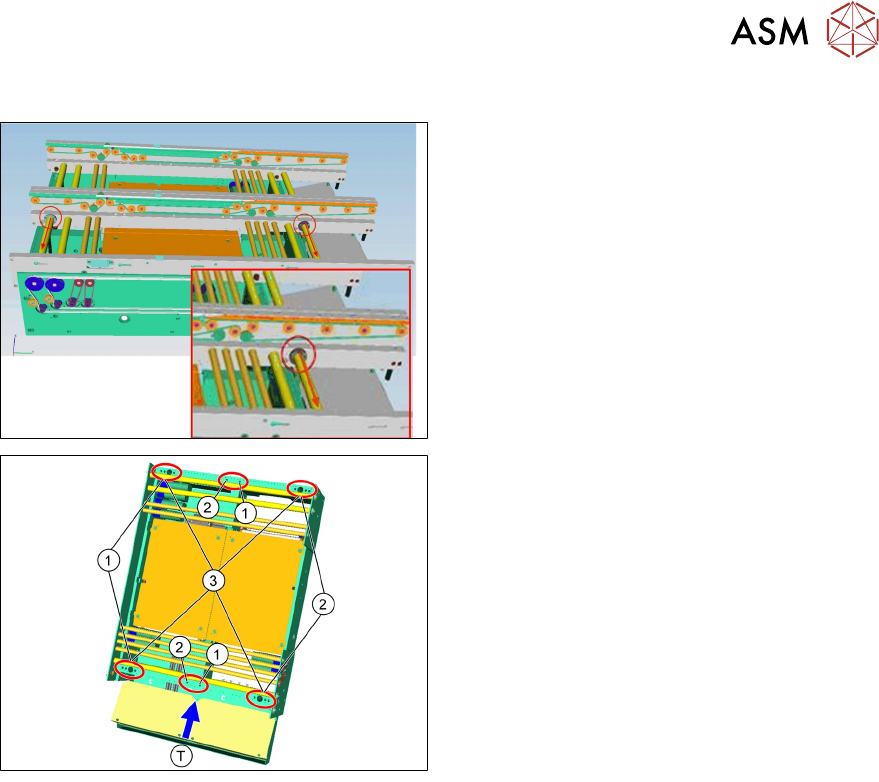

6.6.3.2 Feste Transportwange einstellen: außen / rechts / links
Jede feste Wange ist durch 2 Schrauben
mechanisch fixiert.
Um die feste Transportwange zu ändern, lösen
Sie die beiden Befestigungsschrauben an der
aktuellen festen Transportwange und
verwenden Sie sie an der Wange, die die
flexible Wange werden soll.
T - Transportrichtung
Es gibt 3 feste Positionen:
1. Links fest
2. Rechts fest
3. Außen fest
Bewegen Sie die Wangen in die erforderlichen festen Positionen und ziehen Sie die Schrauben
fest.
Passen Sie in SIPLACE Pro oder GUI die Einstellung entsprechend an.
Doppeltransport als Einfachtransport verwenden:
●
Stellen Sie die feste Wange als äußere Wange ein.
●
Passen Sie den "Transportmodus" in SIPLACE Pro oder GUI an.
