Messmittel und Werkzeuge Druckluftprüfgerät [00311487-01] Serviceanleitung SIPLACE SX4/DX4 217 4.6 4 . 6 D r u c k lu f t p r ü f g e r ä t [ 0 0 3 1 1 4 8 7 - 0 1 ] Druckluftprüfgerät [00311487-01] 4.7 4 . 7 E in s t e …
Messmittel und Werkzeuge
Kalibrierteile für Vision-Systeme
216 Serviceanleitung SIPLACE SX4/DX4
4.3

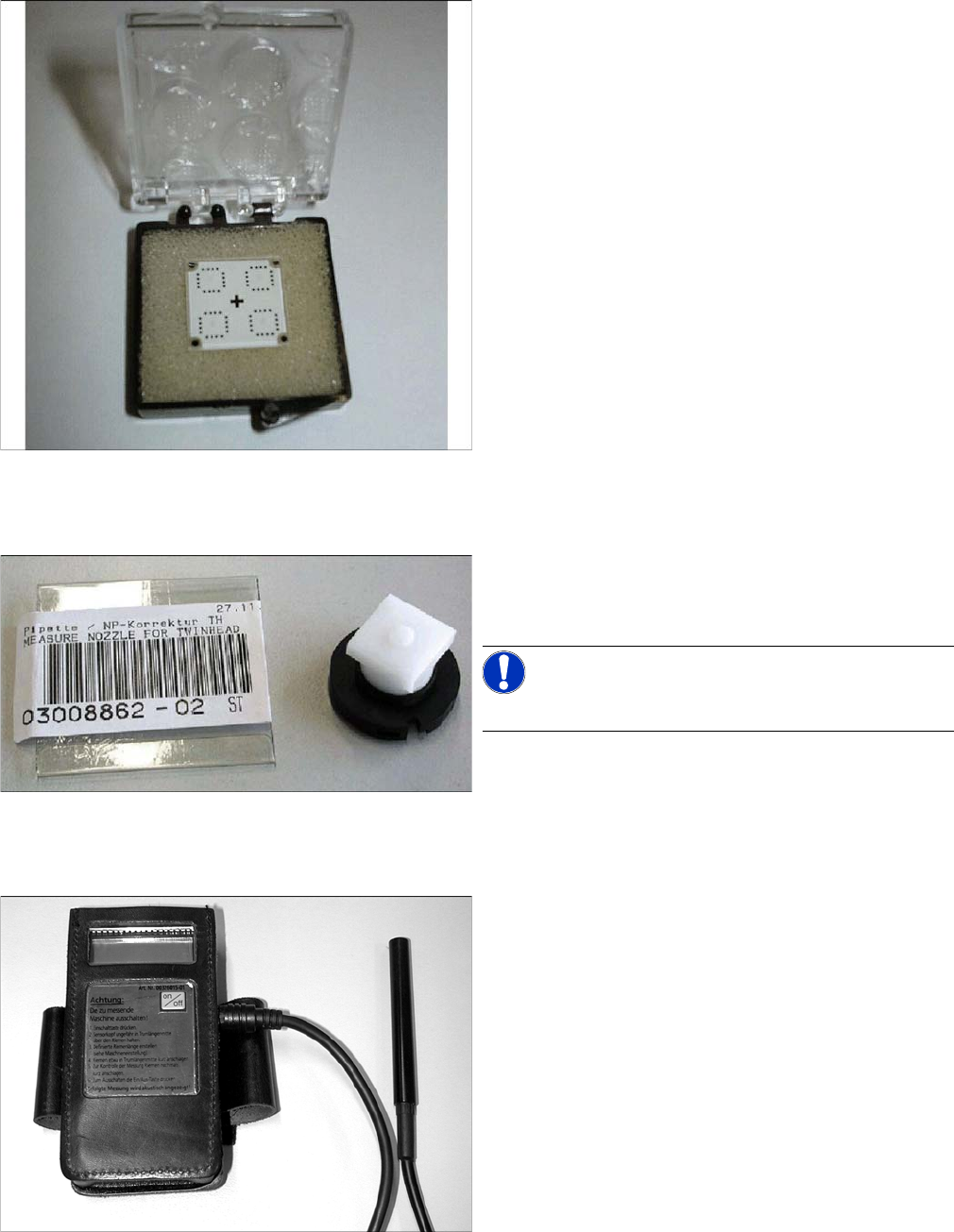

4.3 Kalibrierteile für Vision-Systeme
Kalibrierteile für Vision-Systeme
4.4
4.4 Kalibrierpipette TwinHead [03008862-xx]
Kalibrierpipette TwinHead [03008862-xx]
4.5
4.5 Riemenspannungsmessgerät [00326015-01]
Riemenspannungsmessgerät [00326015-01]
Einsatz:
Das Kalibrierteil [03010565-xx] wird zur Kalibrierung der
Bestückköpfe C&P6/12 der D-, X- und HF-Maschinen
verwendet.
▪ Ein weiteres Kalibrierteil ist für den C&P20-Kopf der
X-Serie verfügbar:
Kalibrierteil [03034148-01] Version für C&P20-Kopf
(für die BE-Kamera Systemtyp 23)
▪ Ein weiteres Kalibrierteil ist für Maschinen mit 4xx-
Software verfügbar:
Kalibrierteil [00316308-03] Version II durchsichtig
Die Kalibrierteile sind hier nur der Vollständigkeit halber
für alle Maschinentypen erwähnt.
Einsatz:
Die Kalibrierpipette wird zur Kalibrierung der D-Achse
des TwinHeads bzw. des P&P-Kopfes benötigt.
HINWEIS!
Ab SW705.03 wird diese Pipette nicht mehr benötigt.
Einsatz:
Das Riemenspannungsmessgerät wird zur Messung der
Riemenspannungen (Zahnriemen) an der Maschine ver-
wendet.
Messmittel und Werkzeuge
Druckluftprüfgerät [00311487-01]
Serviceanleitung SIPLACE SX4/DX4 217
4.6

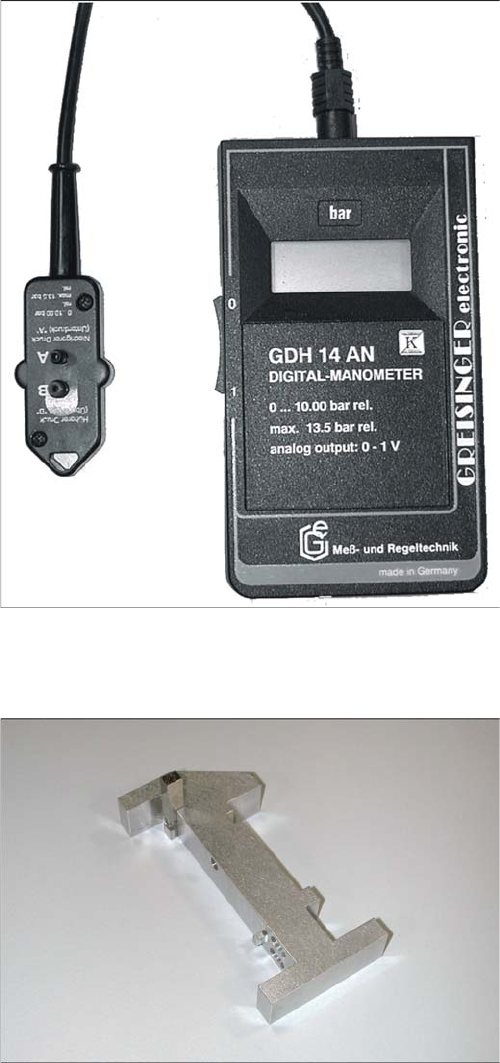

4.6 Druckluftprüfgerät [00311487-01]
Druckluftprüfgerät [00311487-01]
4.7
4.7 Einstelllehre Leiterplattenklemmung [00369202-01]
Einstelllehre Leiterplattenklemmung [00369202-01]
Einsatz:
Das Druckluftprüfgerät wird zur Einstellung der Blasluft
am Bestückkopf C&P6 und C&P12 an den SIPLACE
Bestückautomaten verwendet.
Einstelllehre Leiterplattenklemmung [00369202-01]
Messmittel und Werkzeuge
Einstelllehre Betätiger [03049740-xx]
218 Serviceanleitung SIPLACE SX4/DX4
4.8

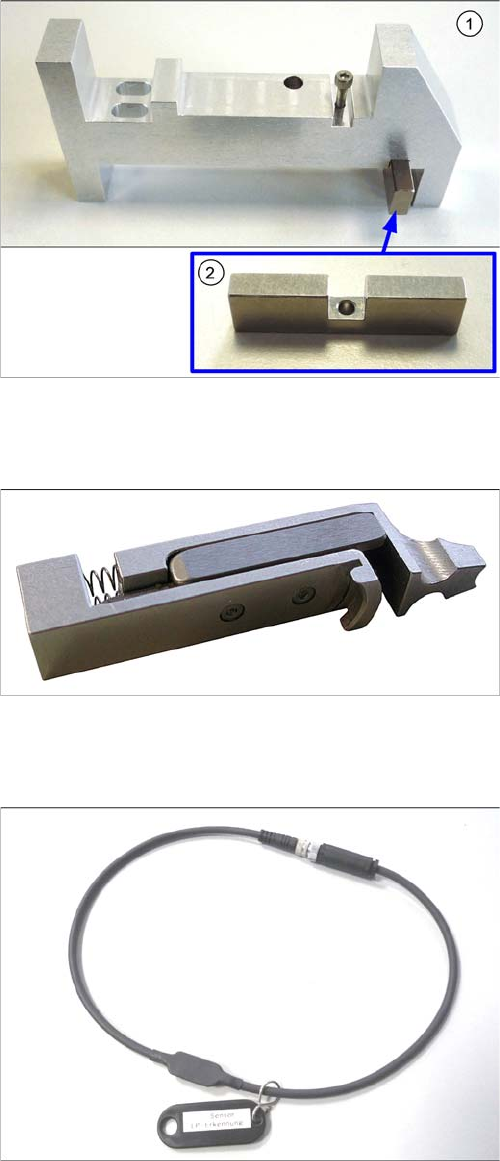

4.8 Einstelllehre Betätiger [03049740-xx]
Einstelllehre Betätiger [03049740-xx]
4.9
4.9 Riemenspannvorrichtung für Drehstation DLM [03063649-01]
Riemenspannvorrichtung für Drehstation DLM [03063649-01]
4.10
4.10 Programmierkabel für PXS240-Sensor [03073330-xx]
Programmierkabel für PXS240-Sensor [03073330-xx]
1. Einstelllehre
2. Klemmleiste
Diese Vorrichtung dient zur korrekten Einstellung der
Riemenspannung des Zahnriemens an der Drehstation.
Das Teil steht mit der Einführung der Drehstation DLM
Version 06 [00341780-06] zur Verfügung.
Version 1 – UB-PROG4-V31 (alt PXS240)
