Servicearbeiten
3.6.5 Hubtisch-Motor tauschen [03064983-xx] (nur ET) Transport
Serviceanleitung SIPLACE SX4/DX4 103
Ausbau
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
HINWEIS
Hubtischplatten-Befestigungen
► Markieren Sie sich die Positionen der Hubtischplatten-Befestigungen.
Sollten diese trotzdem vertauscht werden, so ist nach dem Einbau die Parallelität der Hub-
tischplatten neu einzustellen.
► Bauen Sie den Hubtisch aus der Maschine aus. (Sie-
he "3.6.4 Hubtischeinheit tauschen" [ ➙ 100])

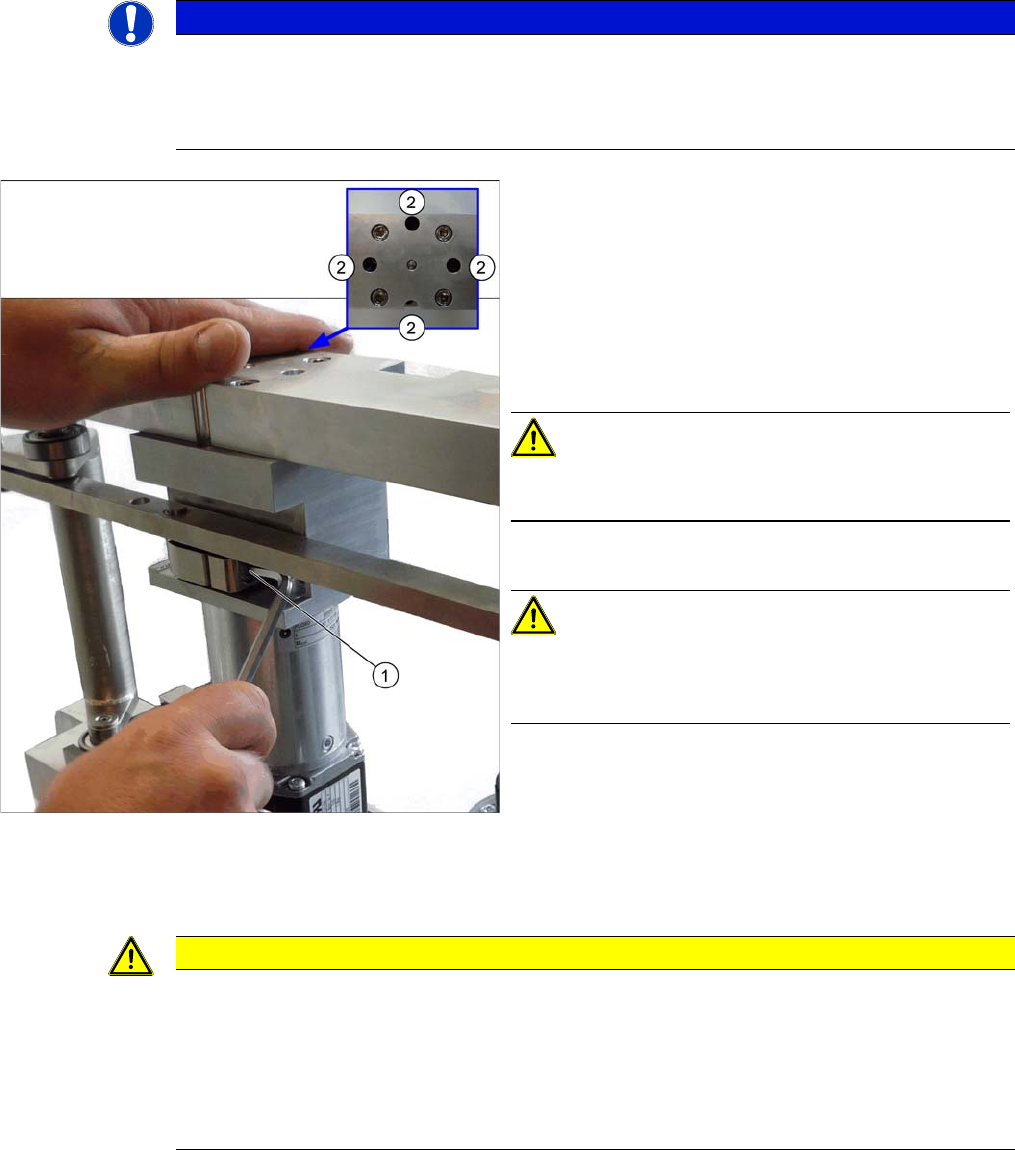

► Lösen Sie die Verbindung zwischen Motor und
Gestänge (1).
► Lösen Sie die Befestigungsschrauben (2) des Mo-
tors. Diese sind teilweise erst zugänglich, wenn Sie
das Gestänge nach oben bewegen (und damit die
Getriebewelle um 90 Grad drehen).
VORSICHT!
Achten Sie darauf keinesfalls die anderen vier Schrau-
ben zu lösen!
► Nehmen Sie den Motor ab.
VORSICHT!
Auf der Getriebewelle befinden sich einige Beilegschei-
ben. Diese müssen genauso und in der gleichen Anzahl
auf den neuen Motor übertragen werden.
VORSICHT
Einbauhinweise
► Bauen Sie die Beilegscheiben auf den neuen Motor.
► Achten Sie darauf, dass die Motor-Anschlusskabel nirgends scheuern. Insbesondere
dürfen sie nicht nach oben oder unten weisen.
► Führen Sie einen Referenzlauf für den Hubtischmotor durch. (Siehe auch "5.5.4 Motoren
im SX-Transport kalibrieren" [ ➙ 257])
Servicearbeiten
Transport 3.6.6 Zylindereinheit an der Verstelleinheit tauschen (nur DT/QT)
104 Serviceanleitung SIPLACE SX4/DX4
3.6.6
3.6.6 Zylindereinheit an der Verstelleinheit tauschen (nur DT/QT)
Zylindereinheit an der Verstelleinheit tauschen (nur DT/QT)
Teile, Hilfsmittel und Werkzeug
Es gibt zwei Versionen der Zylindereinheit, eine für die Verstelleinheit im Eingabebereich bzw. in der Mit-
te und eine für die Verstelleinheit im Ausgabebereich.
▪ Verstelleinheit 1 BV DT geteilt (incl. Kabelschlepp) – Eingabebereich/Mitte [03081359-xx]
▪ Verstelleinheit 2 BV DT geteilt (incl. Kabelschlepp) – Ausgabebereich [03081361-xx]
Übersicht
Ausbau
► Fahren Sie die Transportwangen mit der Software in eine geeignete Arbeitsposition.
► Lösen Sie ggf. die Klemmung der Transportwangen (siehe "3.6.1 Klemmung der Transportwangen
lösen" [ ➙ 93]).
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern Sie die
Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt "1.2 Was vor Beginn der Arbeiten
zu tun ist..." [ ➙ 12].
► Lösen Sie die Befestigungsschrauben der Hubtischplatte und nehmen Sie diese ab.
► Demontieren Sie das Abdeckblech am unteren Ende des Kabelschlepps um Zugriff auf die Kabel zu
erhalten.
► Lösen Sie die Befestigungsschrauben der Zylindereinheit am Führungswagen und nehmen Sie die-
se ab. Die Zylindereinheit ist verstiftet und kann schwergängig sein.

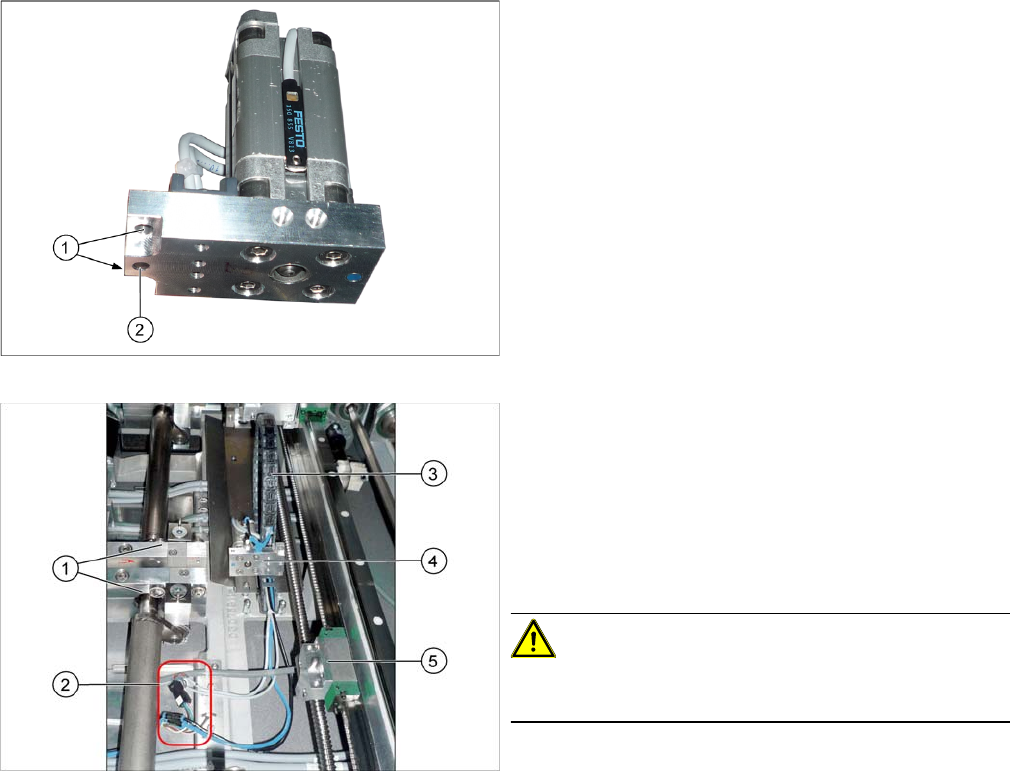

Zylindereinheit
1. Löcher für die Befestigungsschrauben zum
Führungswagen
2. Zentrierbohrung
1. Hubtische
2. Elektrische und pneumatische Verbindungen der Zy-
lindereinheit
3. Kabelschlepp der Zylindereinheit
4. Zylindereinheit
5. Führungswagen mit Aufnahme für die Zylindereinheit
und Zentrierstift
VORSICHT!
Zerlegen Sie keinesfalls den Führungswagen oder die
Aufnahme für die Zylindereinheit!
Servicearbeiten
3.6.6 Zylindereinheit an der Verstelleinheit tauschen (nur DT/QT) Transport
Serviceanleitung SIPLACE SX4/DX4 105
► Stecken Sie Sie die elektrischen und pneumatischen Verbindungen ab. Markieren Sie sich ggf. de-
ren Position um diese später wieder eindeutig zuordnen zu können. Öffnen Sie dazu ggf. entspre-
chende Kabelbinder.
► Nehmen Sie die Zylindereinheit aus der Maschine.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
VORSICHT
Einbauhinweise
► Achten Sie darauf dass die Zylindereinheit plan am Führungswagen anliegt (s. u.).
► Achten Sie darauf, dass die Kabel und Schläuche nirgends scheuern können.
► Achten Sie auf die korrekte Zuordnung der Schläuche zu den Anschlüssen (s. u.).

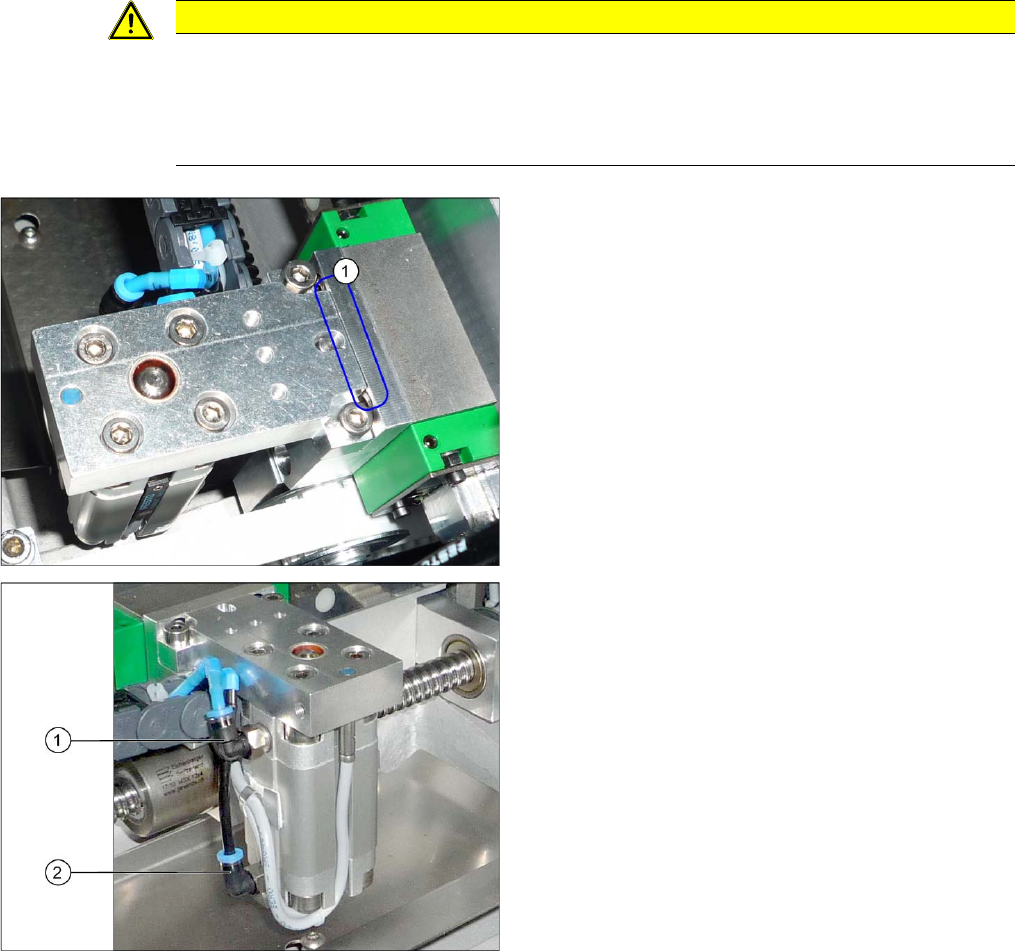

1. Die Zylindereinheit muss plan am Führungswagen
anliegen.
1. Anschluss "Zylinder einfahren" – blauer Schlauch
2. Anschluss "Zylinder ausfahren" – schwarzer
Schlauch
