Servicearbeiten 3.6.10 Zahnriemen Transportantrieb tauschen [03047677-xx] Transport Serviceanleitung SIPLACE SX4/DX4 111 3.6.10 3 . 6 . 1 0 Z a h n r ie m e n T r a n s p o r t a n t r ie b t a u s c h e n [ 0 3 0 4 7 6 …
Servicearbeiten
Transport 3.6.9 Transportantrieb tauschen [03075892-xx]
110 Serviceanleitung SIPLACE SX4/DX4
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
Sehen Sie dazu auch...
3.6.13 Breitenverstellungsantrieb tauschen [03078341-xx] [ ➙ 115]
3.6.14 Zahnriemen Breitenverstellung tauschen [03076223-xx] [ ➙ 116]
► Lösen Sie die 3 Befestigungsschrauben (3) der Hal-
terung (4) und nehmen Sie die Halterung mit dem An-
trieb vorsichtig aus der Maschine.

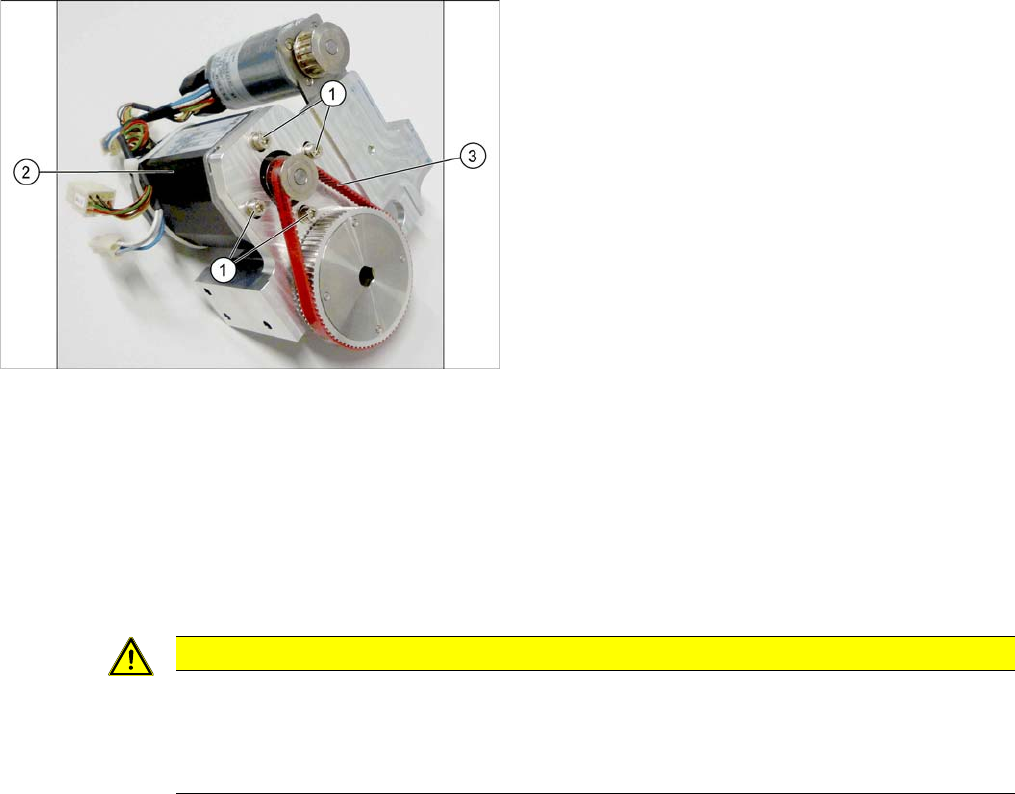

► Lösen Sie die 4 Befestigungsschrauben (1) am
Transportantrieb (2). Fädeln Sie den Transportan-
trieb dabei vorsichtig aus dem Zahnriemen (3) aus
und nehmen Sie ihn von der Halterung ab.
VORSICHT
Einbauhinweise
► Achten Sie darauf, dass der Zahnriemen genau in der Führung auf der Motorwelle liegt.
► Stellen Sie beim Festziehen der Befestigungsschrauben des Transportantriebs die Span-
nung des Zahnriemens auf 250+/-20 Hz. ein.
Servicearbeiten
3.6.10 Zahnriemen Transportantrieb tauschen [03047677-xx] Transport
Serviceanleitung SIPLACE SX4/DX4 111
3.6.10
3.6.10 Zahnriemen Transportantrieb tauschen [03047677-xx]
Zahnriemen Transportantrieb tauschen [03047677-xx]
Teile, Hilfsmittel und Werkzeug
▪ Zahnriemen Syncroflex 10 AT3/300 GEN III [03047677-xx]
Übersicht
Ausbau
► Bauen Sie den Transportantrieb aus (siehe "3.6.9 Transportantrieb tauschen [03075892-xx]"
[ ➙ 108]).
► Fädeln Sie den Transportriemen vorsichtig aus.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
1. Befestigungsschrauben des Transportantriebs
2. Transportantrieb
3. Zahnriemen Transportantrieb
VORSICHT
Einbauhinweise
► Achten Sie darauf, den Zahnriemen nicht zu knicken oder anderweitig zu beschädigen.
► Stellen Sie beim Festziehen der Befestigungsschrauben des Transportantriebs die Span-
nung des Zahnriemens auf 250+/-20 Hz. ein.
Servicearbeiten
Transport 3.6.11 Zahnriemen Transportband tauschen [03075565-xx]
112 Serviceanleitung SIPLACE SX4/DX4
3.6.11
3.6.11 Zahnriemen Transportband tauschen [03075565-xx]
Zahnriemen Transportband tauschen [03075565-xx]
Teile, Hilfsmittel und Werkzeug
▪ Zahnriemen Brecoflex 10 T5/2085 z=417 [03075565-xx]
Übersicht
(1) Stopper (2) Riemenführung
(3) Umlenkrolle mit Langloch (4) Zahnriemen Transportband
(2x pro Wange)
(5) Sechskantwelle (6) Fixierung Sechskantwelle
