Servicearbeiten 3.6.11 Zahnriemen Transportband tauschen [ 03075565-xx] Transport Serviceanleitung SIPLACE SX4/DX4 113 Ausbau ► Fahren Sie die Transportwangen mi t der Software in eine geeigne te Arbeitsposition. Alterna…
Servicearbeiten
Transport 3.6.11 Zahnriemen Transportband tauschen [03075565-xx]
112 Serviceanleitung SIPLACE SX4/DX4
3.6.11
3.6.11 Zahnriemen Transportband tauschen [03075565-xx]
Zahnriemen Transportband tauschen [03075565-xx]
Teile, Hilfsmittel und Werkzeug
▪ Zahnriemen Brecoflex 10 T5/2085 z=417 [03075565-xx]

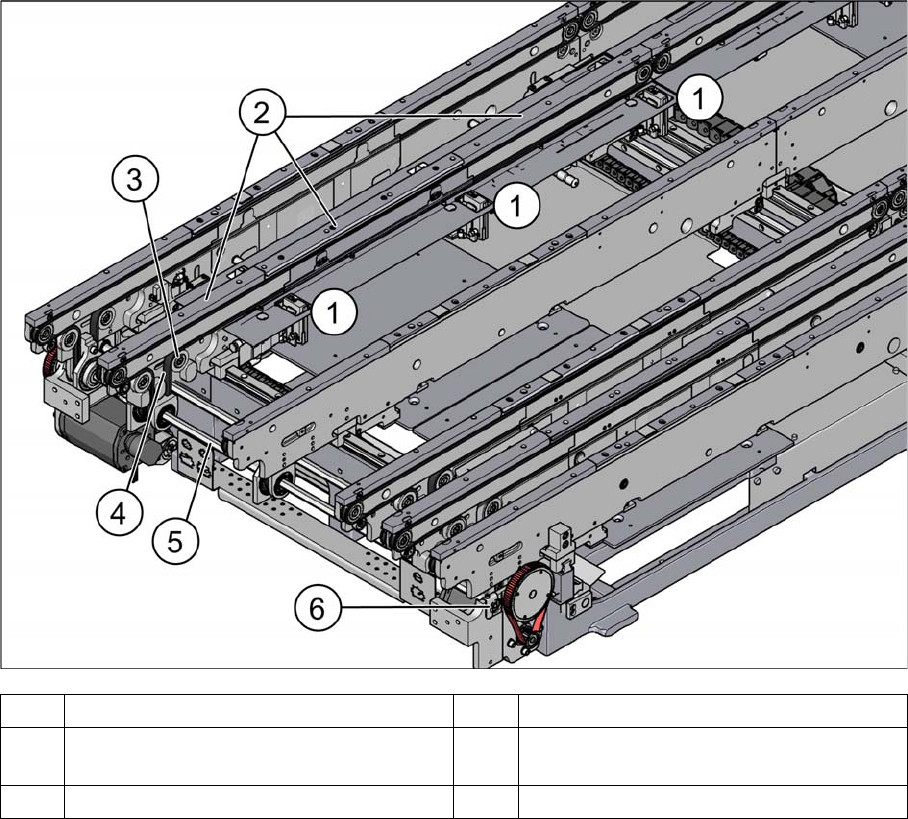

Übersicht
(1) Stopper (2) Riemenführung
(3) Umlenkrolle mit Langloch (4) Zahnriemen Transportband
(2x pro Wange)
(5) Sechskantwelle (6) Fixierung Sechskantwelle
Servicearbeiten
3.6.11 Zahnriemen Transportband tauschen [03075565-xx] Transport
Serviceanleitung SIPLACE SX4/DX4 113
Ausbau
► Fahren Sie die Transportwangen mit der Software in eine geeignete Arbeitsposition. Alternativ
können Sie beim Doppeltransport auch die Klemmung der Transportwangen lösen (siehe "3.6.1
Klemmung der Transportwangen lösen" [ ➙ 93]).
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern Sie die
Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt "1.2 Was vor Beginn der Arbeiten
zu tun ist..." [ ➙ 12].
► Demontieren Sie das Klemmblech. Achten Sie dabei darauf die Federn nicht zu verlieren. (Siehe
"3.6.23 Klemmblech tauschen [03081665-xx]" [ ➙ 129])
► Lösen Sie die Befestigungsschrauben der 3 Riemenführungen und nehmen Sie diese ab.
► Lockern Sie die Umlenkrolle mit Langloch.
► Lösen Sie die Befestigungsschraube der zugehörigen Sechskantwelle und verschieben Sie diese in
die Öffnung im Maschinenrahmen.
► Fädeln Sie den Zahnriemen aus und nehmen Sie diesen aus der Maschine. Verschieben Sie dazu
bei Bedarf die Sensorleiste.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
Sehen Sie dazu auch...
3.6.20 Stopper tauschen [03084034-xx] [ ➙ 122]
5.5.1.1 Riemenspannung Transportband einstellen [ ➙ 248]
VORSICHT
Zahnriemen
► Achten Sie darauf den Zahnriemen nicht zu knicken!
VORSICHT
Kabel nicht beschädigen
Im Maschinenständer befinden sich Kabel.
► Achten Sie darauf diese Kabel nicht zu beschädigen!
VORSICHT
Einbauhinweise
► Achten Sie darauf den Zahnriemen nicht zu knicken oder anderweitig zu beschädigen!
► Spannen Sie den Zahnriemen leicht vor, da dieser sonst beim Einbau der
Riemenführungen und des Klemmblechs eingeklemmt werden kann.
Servicearbeiten
Transport 3.6.12 Ventil Breitenverstellung tauschen [03077072-xx]
114 Serviceanleitung SIPLACE SX4/DX4
3.6.12
3.6.12 Ventil Breitenverstellung tauschen [03077072-xx]
Ventil Breitenverstellung tauschen [03077072-xx]
Teile, Hilfsmittel und Werkzeug
▪ SMC-Ventil kpl. [03077072-xx]
Übersicht
Ausbau
► Fahren Sie die Transportwangen mit der Software in eine geeignete Arbeitsposition. Alternativ
können Sie beim Doppeltransport auch die Klemmung der Transportwangen lösen (siehe "3.6.1
Klemmung der Transportwangen lösen" [ ➙ 93]).
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern Sie die
Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt "1.2 Was vor Beginn der Arbeiten
zu tun ist..." [ ➙ 12].
► Lösen Sie die Befestigungsschrauben der Abdeckung über der Transportsteuerung an Stellplatz 4
und nehmen Sie die Abdeckung ab.
► Lösen Sie die pneumatischen und elektrischen Verbindungen des entsprechenden Magnetventils.
Markieren Sie sich ggf. deren Position um diese später wieder eindeutig zuordnen zu können.
► Nehmen Sie das Magnetventil aus der Maschine.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
Sehen Sie dazu auch...
3.6.1 Klemmung der Transportwangen lösen [ ➙ 93]
1. Magnetventile
Die Magnetventile befinden sich im Bestückbereich 1
(Stellplatz 4) neben der mittleren Verstelleinheit.
VORSICHT
Einbauhinweise
► Ersetzen Sie ggf. geöffnete Kabelbinder.
► Achten Sie dabei auf die richtigen Anschlüsse (siehe nachfolgende Tabelle).
Anschluss 1 Druckluftversorgung (L-Steckverschraubung QSML-M3-4)
Anschluss 2 Zylinder einfahren blauer Schlauch (L-Steckverschraubung QSML-M3-3)
Anschluss 3 Schalldämpfer U-M3
Anschluss 4 Zylinder ausfahren schwarzer Schlauch (L-Steckverschraubung QSML-M3-3)
Anschluss 5 Schalldämpfer U-M3
