Servicearbeiten Transport 3.6.12 Ventil Breitenverstellung tauschen [03077072-xx] 114 Serviceanleitung SIPLACE SX4/DX4 3.6.12 3 . 6 . 1 2 V e n t il B r e it e n v e r s t e llu n g t a u s c h e n [ 0 3 0 7 7 0 7 2 - x …
Servicearbeiten
3.6.11 Zahnriemen Transportband tauschen [03075565-xx] Transport
Serviceanleitung SIPLACE SX4/DX4 113
Ausbau
► Fahren Sie die Transportwangen mit der Software in eine geeignete Arbeitsposition. Alternativ
können Sie beim Doppeltransport auch die Klemmung der Transportwangen lösen (siehe "3.6.1
Klemmung der Transportwangen lösen" [ ➙ 93]).
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern Sie die
Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt "1.2 Was vor Beginn der Arbeiten
zu tun ist..." [ ➙ 12].
► Demontieren Sie das Klemmblech. Achten Sie dabei darauf die Federn nicht zu verlieren. (Siehe
"3.6.23 Klemmblech tauschen [03081665-xx]" [ ➙ 129])
► Lösen Sie die Befestigungsschrauben der 3 Riemenführungen und nehmen Sie diese ab.
► Lockern Sie die Umlenkrolle mit Langloch.
► Lösen Sie die Befestigungsschraube der zugehörigen Sechskantwelle und verschieben Sie diese in
die Öffnung im Maschinenrahmen.
► Fädeln Sie den Zahnriemen aus und nehmen Sie diesen aus der Maschine. Verschieben Sie dazu
bei Bedarf die Sensorleiste.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
Sehen Sie dazu auch...
3.6.20 Stopper tauschen [03084034-xx] [ ➙ 122]
5.5.1.1 Riemenspannung Transportband einstellen [ ➙ 248]
VORSICHT
Zahnriemen
► Achten Sie darauf den Zahnriemen nicht zu knicken!
VORSICHT
Kabel nicht beschädigen
Im Maschinenständer befinden sich Kabel.
► Achten Sie darauf diese Kabel nicht zu beschädigen!
VORSICHT
Einbauhinweise
► Achten Sie darauf den Zahnriemen nicht zu knicken oder anderweitig zu beschädigen!
► Spannen Sie den Zahnriemen leicht vor, da dieser sonst beim Einbau der
Riemenführungen und des Klemmblechs eingeklemmt werden kann.
Servicearbeiten
Transport 3.6.12 Ventil Breitenverstellung tauschen [03077072-xx]
114 Serviceanleitung SIPLACE SX4/DX4
3.6.12
3.6.12 Ventil Breitenverstellung tauschen [03077072-xx]
Ventil Breitenverstellung tauschen [03077072-xx]
Teile, Hilfsmittel und Werkzeug
▪ SMC-Ventil kpl. [03077072-xx]
Übersicht
Ausbau
► Fahren Sie die Transportwangen mit der Software in eine geeignete Arbeitsposition. Alternativ
können Sie beim Doppeltransport auch die Klemmung der Transportwangen lösen (siehe "3.6.1
Klemmung der Transportwangen lösen" [ ➙ 93]).
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern Sie die
Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt "1.2 Was vor Beginn der Arbeiten
zu tun ist..." [ ➙ 12].
► Lösen Sie die Befestigungsschrauben der Abdeckung über der Transportsteuerung an Stellplatz 4
und nehmen Sie die Abdeckung ab.
► Lösen Sie die pneumatischen und elektrischen Verbindungen des entsprechenden Magnetventils.
Markieren Sie sich ggf. deren Position um diese später wieder eindeutig zuordnen zu können.
► Nehmen Sie das Magnetventil aus der Maschine.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
Sehen Sie dazu auch...
3.6.1 Klemmung der Transportwangen lösen [ ➙ 93]
1. Magnetventile
Die Magnetventile befinden sich im Bestückbereich 1
(Stellplatz 4) neben der mittleren Verstelleinheit.
VORSICHT
Einbauhinweise
► Ersetzen Sie ggf. geöffnete Kabelbinder.
► Achten Sie dabei auf die richtigen Anschlüsse (siehe nachfolgende Tabelle).
Anschluss 1 Druckluftversorgung (L-Steckverschraubung QSML-M3-4)
Anschluss 2 Zylinder einfahren blauer Schlauch (L-Steckverschraubung QSML-M3-3)
Anschluss 3 Schalldämpfer U-M3
Anschluss 4 Zylinder ausfahren schwarzer Schlauch (L-Steckverschraubung QSML-M3-3)
Anschluss 5 Schalldämpfer U-M3
Servicearbeiten
3.6.13 Breitenverstellungsantrieb tauschen [03078341-xx] Transport
Serviceanleitung SIPLACE SX4/DX4 115
3.6.13
3.6.13 Breitenverstellungsantrieb tauschen [03078341-xx]
Breitenverstellungsantrieb tauschen [03078341-xx]
Teile, Hilfsmittel und Werkzeug
▪ Antriebseinheit BV [03078341-xx]
▪ Riemenspannungsmessgerät [00326015-xx]
▪ Ggf. eine zweite Person
Übersicht
Ausbau
► Bauen Sie die Halterung mit Breitenverstellungsantrieb und ggf. Transportantrieb wie in "3.6.9
Transportantrieb tauschen [03075892-xx]" [ ➙ 108] beschrieben aus. Die Befestigungsschrauben
des Transportantriebs müssen dabei nicht gelöst werden. Bewegen Sie die Verstelleinheiten ganz
auf die Seite zu Stellplatz 3 und 4 hin und bewegen Sie diese möglichst nicht mehr. Dies erleichtert
den Wiedereinbau.
► Lösen Sie die Befestigungsschrauben des Breitenverstellungsantriebs und nehmen Sie diesen ab.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
Sehen Sie dazu auch...
5.5.3.2 Parallelität der Verstelleinheiten/Transportwangen im DT/QT einstellen [ ➙ 256]
VORSICHT
Parallelität
Hiermit beeinflussen Sie unter Umständen Sie die Parallelität der Breitenverstelleinheiten. Dies
kann sich auf die Parallelität der Transportwangen auswirken.

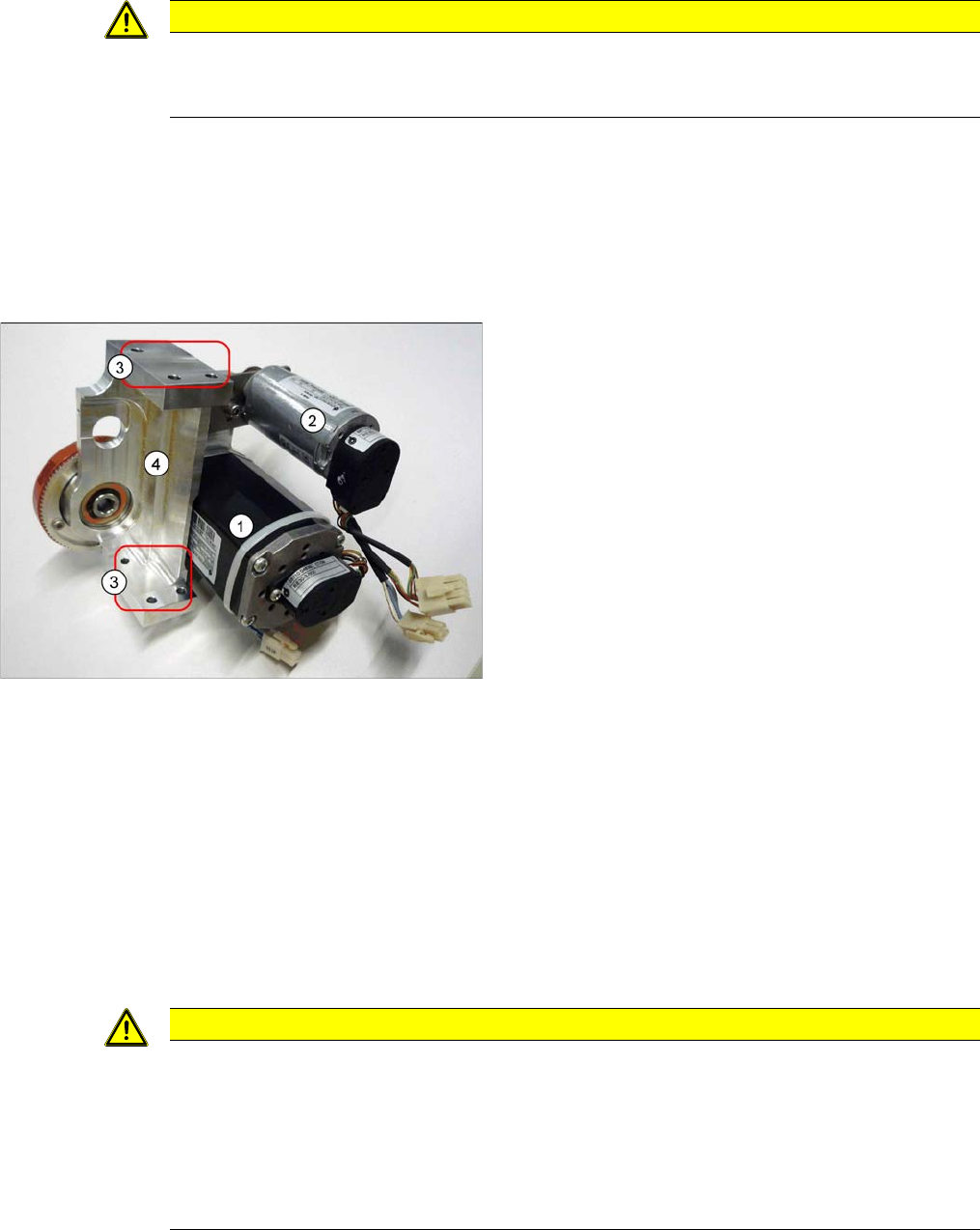

1. Transportantrieb (nicht bei ET)
2. Breitenverstellungsantrieb
3. Löcher für die Befestigungsschrauben (je nach Ein-
bauort)
4. Löcher für die Befestigungsschrauben (je nach Ein-
bauort)
VORSICHT
Einbauhinweise
► Stellen Sie sicher, dass die Verstelleinheiten parallel laufen. Fahren Sie diese dazu per
Hand auf eine Seite bis zum Anschlag. Die Verstelleinheiten müssen alle gleichzeitig an der
Seite anschlagen. Achten Sie dabei insbesondere auf die mittlere Welle. Die Abstände der
Führungswagen bis zum Ende der Schiene müssen überall gleich sein.
► Stellen Sie Spannung des Breitenverstellungs-Zahnriemens auf 27+/-2 Hz. ein. (Siehe
"5.5.1.2 Riemenspannung Breitenverstellung einstellen" [ ➙ 249])
