Servicearbeiten
3.6.17 Umlenkrolle tauschen Transport
Serviceanleitung SIPLACE SX4/DX4 119
3.6.17
3.6.17 Umlenkrolle tauschen
Umlenkrolle tauschen
Teile, Hilfsmittel und Werkzeug
▪ Umlenkrolle verzahnt [03063837-xx]
▪ Umlenkrolle unverzahnt [03063838-xx]
▪ Loctite 241
Übersicht
Ausbau
► Fahren Sie die Transportwangen mit der Software in eine geeignete Arbeitsposition. Alternativ
können Sie beim Doppeltransport auch die Klemmung der Transportwangen lösen (siehe "3.6.1
Klemmung der Transportwangen lösen" [ ➙ 93]).
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern Sie die
Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt "1.2 Was vor Beginn der Arbeiten
zu tun ist..." [ ➙ 12].
► Lockern Sie die Befestigungsschraube der Umlenkrolle mit Langloch.
► Lösen Sie die Befestigungsschraube der zu tauschenden Umlenkrolle.
► Fädeln Sie die Umlenkrolle aus dem Transportzahnriemen aus und nehmen Sie diese ab.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
1. Umlenkrollen unverzahnt (4 Stück pro Wange)
2. Umlenkrollen verzahnt (4 Stück pro Wange)
VORSICHT
Zahnriemen
► Achten Sie darauf den Zahnriemen nicht zu knicken oder anderweitig zu beschädigen.
VORSICHT
Einbauhinweise
► Achten Sie darauf den Zahnriemen nicht zu knicken oder anderweitig zu beschädigen.
► Stellen Sie die Spannung des Zahnriemens nach dem Einbau aller Teile korrekt ein. (Siehe
"5.5.1.1 Riemenspannung Transportband einstellen" [ ➙ 248])
► Sichern Sie alle Schrauben mit Loctite 241.
Servicearbeiten
Transport 3.6.18 Sechskantwelle tauschen [03057258-xx]
120 Serviceanleitung SIPLACE SX4/DX4
3.6.18
3.6.18 Sechskantwelle tauschen [03057258-xx]
Sechskantwelle tauschen [03057258-xx]
Teile, Hilfsmittel und Werkzeug
▪ Sechskantwelle kpl. [03057258-xx]
Ausbau
► Fahren Sie die Transportwangen mit der Software in eine geeignete Arbeitsposition. Alternativ
können Sie beim Doppeltransport auch die Klemmung der Transportwangen lösen (siehe "3.6.1
Klemmung der Transportwangen lösen" [ ➙ 93]).
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern Sie die
Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt "1.2 Was vor Beginn der Arbeiten
zu tun ist..." [ ➙ 12].
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge.

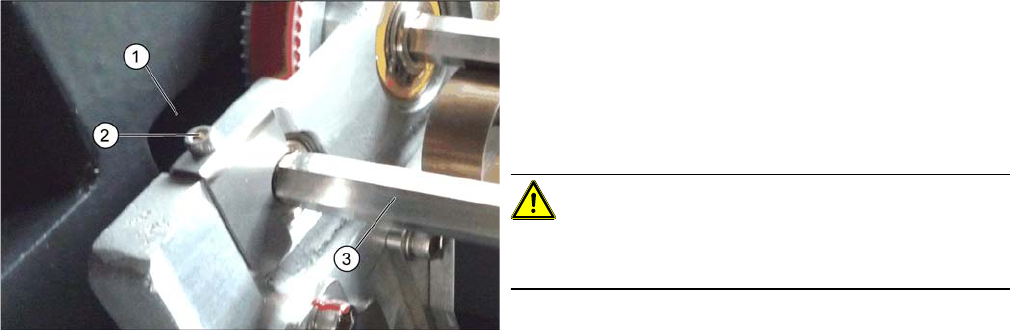

Sechskantwellen (am Beispiel SX1/SX2)
► Lösen Sie die Befestigung (2) der Sechskantwelle
(3).
► Nun können Sie die Sechskantwelle auf einer Seite
vorsichtig in die Bohrung im Maschinenständer (1)
schieben und mitsamt Lager aus den Transport-
wangen ausfädeln.
VORSICHT!
Im Maschinenständer befinden sich Kabel.
Achten Sie darauf diese Kabel nicht zu beschädigen!
Servicearbeiten
3.6.19 Ventil Sensorleiste (Stopper) tauschen [03077072-xx] Transport
Serviceanleitung SIPLACE SX4/DX4 121
3.6.19
3.6.19 Ventil Sensorleiste (Stopper) tauschen [03077072-xx]
Ventil Sensorleiste (Stopper) tauschen [03077072-xx]
Teile, Hilfsmittel und Werkzeug
▪ Ventil Sensorleiste (Stopper) [03077072 xx]
Übersicht
Ausbau
► Fahren Sie die Transportwangen mit der Software in eine geeignete Arbeitsposition. Alternativ
können Sie beim Doppeltransport auch die Klemmung der Transportwangen lösen (siehe "3.6.1
Klemmung der Transportwangen lösen" [ ➙ 93]).
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern Sie die
Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt "1.2 Was vor Beginn der Arbeiten
zu tun ist..." [ ➙ 12].
► Demontieren Sie das Abdeckblech über der Sensorleiste.
► Lösen Sie alle pneumatischen und elektrischen Verbindungen zum Magnetventil. Markieren Sie sich
deren Positionen, um diese später wieder eindeutig zuordnen zu können.
► Lösen Sie die Befestigungsschrauben des Magnetventils und entnehmen Sie das Magnetventil.

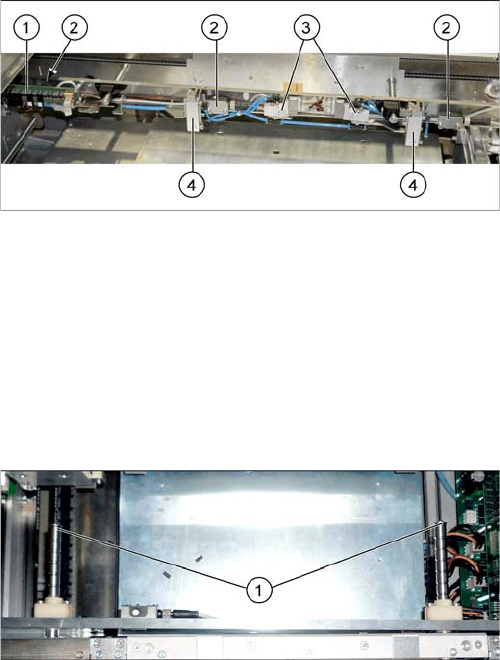

1. Umsetzplatine
2. Sonarberos (3x)
3. Magnetventile (2x)
4. Stopper (2x)
► Um eine bessere Zugänglichkeit zu gewährleisten
kann bei Bedarf die Sensorleiste abgenommen wer-
den. Lösen Sie dazu die beiden Schrauben (1) an
den Enden der beiden Wellen.
