Servicearbeiten Transport 3.6.21 Sonarbero PXS240 tauschen [03069863-xx] 124 Serviceanleitung SIPLACE SX4/DX4 3.6.21 3 . 6 . 2 1 S o n a r b e r o P X S 2 4 0 t a u s c h e n [ 0 3 0 6 9 8 6 3 - x x ] Sonarbero PXS240 ta…
Servicearbeiten
3.6.20 Stopper tauschen [03084034-xx] Transport
Serviceanleitung SIPLACE SX4/DX4 123
► Lösen Sie die pneumatischen Verbindungen am Stopper. Markieren Sie sich ggf. deren Position um
diese später wieder eindeutig zuordnen zu können.
► Lösen Sie die beiden Befestigungsschrauben des Stoppers und nehmen Sie diesen ab. Achten Sie
dabei darauf das Winkelblech nicht zu verlieren. Markieren Sie sich die Position der Schrauben und
des Bleches, um diese später wieder eindeutig zuordnen zu können.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
HINWEIS
Winkelblech
Das Winkelblech, welches zwischen Stopper und Sensorleiste eingebaut wird, dient als
Abstützblech für den Fall dass eine lange Leiterplatte (> 280 mm) rückwärts gegen den Stop-
per fährt. Zusätzlich wird mit dem Winkelblech der Abstand der Stopper zueinander eingestellt.
Das Winkelblech kann daher unterschiedliche Stärken haben und darf nicht vertauscht werden.
VORSICHT
Einbauhinweise
► Achten Sie darauf, dass die Kabel korrekt verlegt sind und diese nirgends scheuern.
► Das Winkelblech muss bei der Montage seitlich am Grundkörper der Sensorleiste anliegen.
► Achten Sie darauf, einen korrekten Abstand von 304 +/-0,5 mm der Stopper zueinander
einzuhalten.
Servicearbeiten
Transport 3.6.21 Sonarbero PXS240 tauschen [03069863-xx]
124 Serviceanleitung SIPLACE SX4/DX4
3.6.21
3.6.21 Sonarbero PXS240 tauschen [03069863-xx]
Sonarbero PXS240 tauschen [03069863-xx]
Alle verwendeten Sonarberos können zum Austausch abgesteckt und demontiert werden.
Teile, Hilfsmittel und Werkzeug
▪ Programmierkabel für PXS240 [03073330-xx]
▪ Sonarsensor UB100-F77 [03089004Sxx] (kompatibel)
Incl. 2x "Einpress-Gewinde-Einsatz M2" [03088352-xx]
(Ersetzt: Alt: Sonarsensor PXS240 [03069863-xx])
▪ Einstelllehre für Sonarbero [03076989-xx]
▪ Ggf. Loctite 401 [00805104-xx]

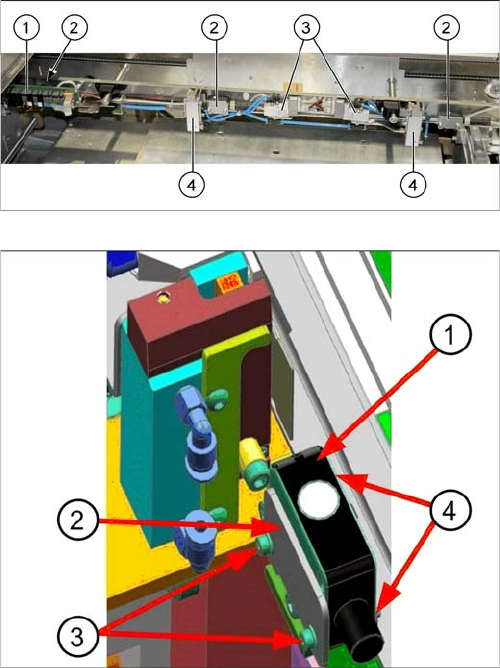

Übersicht
1. Umsetzplatine
2. Sonarberos (3x)
Je nach Einbauort sind diese direkt oder erst nach
Demontage der Umsetzplatine zugänglich.
3. Magnetventile (2x)
4. Stopper (2x)
Sonarbero an den Stopperpositionen:
1. Sonarbero
2. Sensorleiste Haltewinkel
3. Befestigungsschrauben ISO4762–M2x16-A2-70“
[03042529-xx] mit Unterlegscheiben DIN125-A2,2-
140HV-A2 [00301541-xx].
4. Einpressmuttern
Servicearbeiten
3.6.21 Sonarbero PXS240 tauschen [03069863-xx] Transport
Serviceanleitung SIPLACE SX4/DX4 125
Ausbau
► Fahren Sie die Transportwangen mit der Software in eine geeignete Arbeitsposition. Alternativ
können Sie beim Doppeltransport auch die Klemmung der Transportwangen lösen (siehe "3.6.1
Klemmung der Transportwangen lösen" [ ➙ 93]).
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern Sie die
Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt "1.2 Was vor Beginn der Arbeiten
zu tun ist..." [ ➙ 12].
► Demontieren Sie das Abdeckblech auf der Sensorleiste.
Wenn Sie den Sonarbero hinter der Umsetzplatine tauschen, dann führen Sie noch folgende Schritte
aus:
► Bauen Sie in der oben beschriebenen Weise einen anderen, funktionierenden Sonarbero von der
Sensorleiste ab. (Der neue Sonarbero wird später an dieser Stelle montiert.)
► Montieren Sie diesen Sonarbero an dem Platz hinter der Umsetzplatine und stellen Sie alle Verbin-
dungen zum Sonarbero wieder her.
► Montieren Sie die Umsetzplatine und stellen Sie alle Verbindungen zur Umsetzplatine wieder her.
Hintergrund: Der Sonarbero hinter der Umsetzplatine ist für ein eventuell notwendiges teachen nur sehr
schlecht zugänglich. Durch diesen Ringtausch vermeiden Sie es, diesen Sonarbero teachen zu müssen.

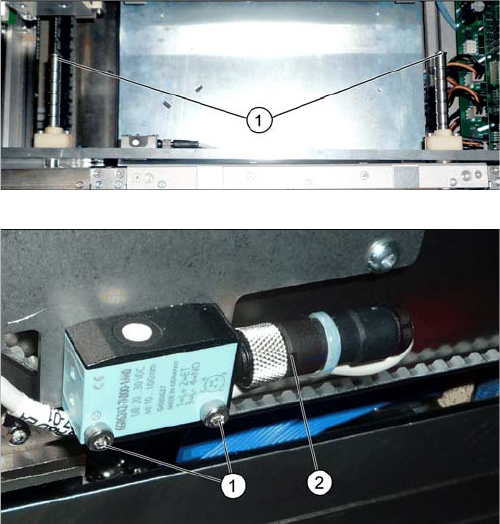

► Um eine bessere Zugänglichkeit zu gewährleisten
kann bei Bedarf die Sensorleiste abgenommen wer-
den. Lösen Sie dazu die beiden Schrauben (1) an
den Enden der beiden Wellen.
► Wenn Sie den Sonarbero hinter der Umsetzplatine
tauschen, dann demontieren Sie diese. Lösen Sie
dazu alle Verbindungen. Markieren Sie sich ggf. de-
ren Position um diese später wieder eindeutig zuord-
nen zu können.
► Lösen Sie die Befestigungsschrauben (1) des Sonar-
beros.
► Schrauben Sie die Steckverbindung (2) vom Sonar-
bero ab und nehmen Sie den Sonarbero aus der Ma-
schine.
