Servicearbeiten Transport 3.6.21 Sonarbero PXS240 tauschen [03069863-xx] 126 Serviceanleitung SIPLACE SX4/DX4 Einbau ► Verfahren Sie für den Einbau des neuen Sonarberos in umgekehrte r Reihenfolge. Beachten Sie da - bei …
Servicearbeiten
3.6.21 Sonarbero PXS240 tauschen [03069863-xx] Transport
Serviceanleitung SIPLACE SX4/DX4 125
Ausbau
► Fahren Sie die Transportwangen mit der Software in eine geeignete Arbeitsposition. Alternativ
können Sie beim Doppeltransport auch die Klemmung der Transportwangen lösen (siehe "3.6.1
Klemmung der Transportwangen lösen" [ ➙ 93]).
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern Sie die
Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt "1.2 Was vor Beginn der Arbeiten
zu tun ist..." [ ➙ 12].
► Demontieren Sie das Abdeckblech auf der Sensorleiste.
Wenn Sie den Sonarbero hinter der Umsetzplatine tauschen, dann führen Sie noch folgende Schritte
aus:
► Bauen Sie in der oben beschriebenen Weise einen anderen, funktionierenden Sonarbero von der
Sensorleiste ab. (Der neue Sonarbero wird später an dieser Stelle montiert.)
► Montieren Sie diesen Sonarbero an dem Platz hinter der Umsetzplatine und stellen Sie alle Verbin-
dungen zum Sonarbero wieder her.
► Montieren Sie die Umsetzplatine und stellen Sie alle Verbindungen zur Umsetzplatine wieder her.
Hintergrund: Der Sonarbero hinter der Umsetzplatine ist für ein eventuell notwendiges teachen nur sehr
schlecht zugänglich. Durch diesen Ringtausch vermeiden Sie es, diesen Sonarbero teachen zu müssen.
► Um eine bessere Zugänglichkeit zu gewährleisten
kann bei Bedarf die Sensorleiste abgenommen wer-
den. Lösen Sie dazu die beiden Schrauben (1) an
den Enden der beiden Wellen.
► Wenn Sie den Sonarbero hinter der Umsetzplatine
tauschen, dann demontieren Sie diese. Lösen Sie
dazu alle Verbindungen. Markieren Sie sich ggf. de-
ren Position um diese später wieder eindeutig zuord-
nen zu können.
► Lösen Sie die Befestigungsschrauben (1) des Sonar-
beros.
► Schrauben Sie die Steckverbindung (2) vom Sonar-
bero ab und nehmen Sie den Sonarbero aus der Ma-
schine.
Servicearbeiten
Transport 3.6.21 Sonarbero PXS240 tauschen [03069863-xx]
126 Serviceanleitung SIPLACE SX4/DX4
Einbau
► Verfahren Sie für den Einbau des neuen Sonarberos in umgekehrter Reihenfolge. Beachten Sie da-
bei folgende Hinweise:
Montage an den Stopper-Positionen

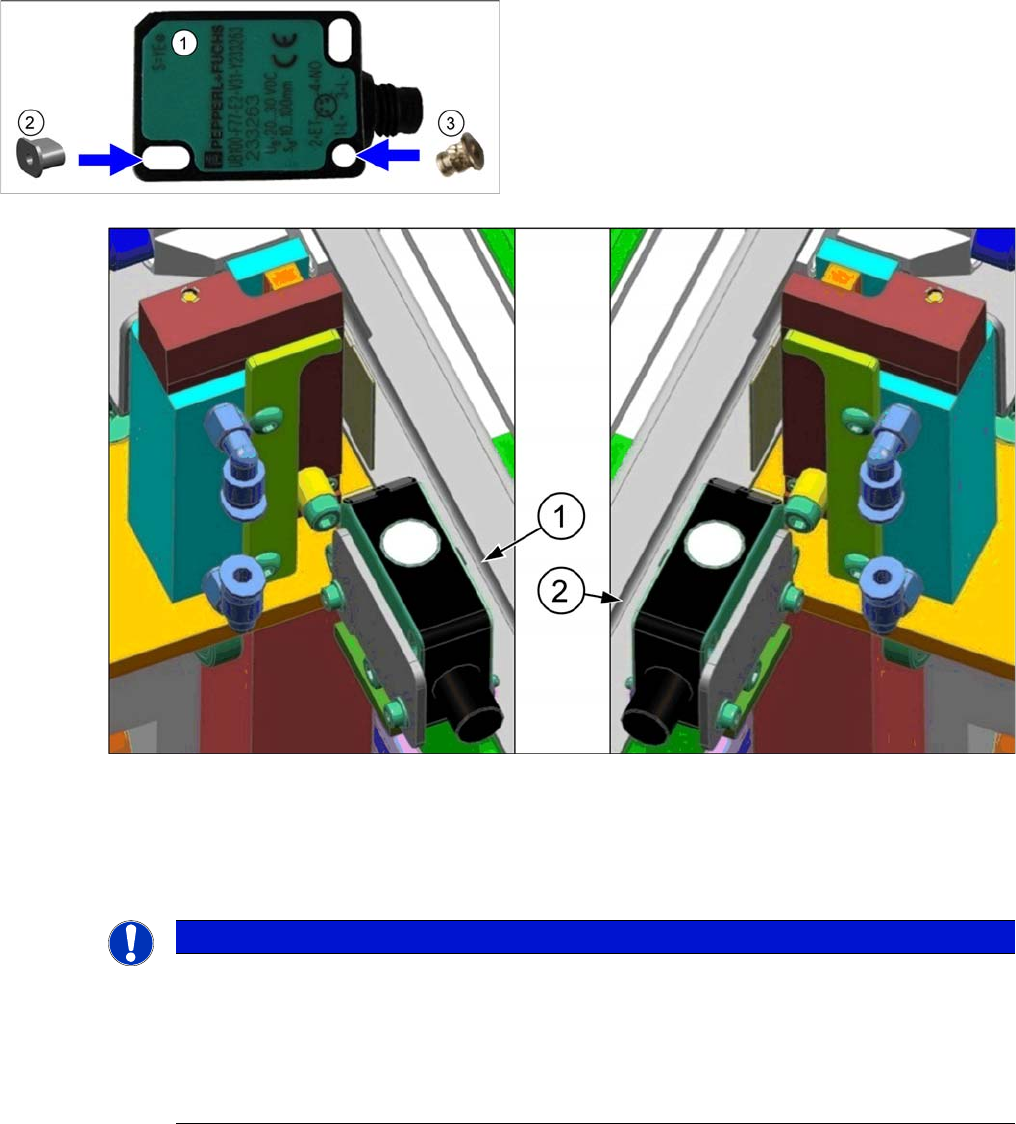

► Setzen Sie die Buchsen in den Sensor ein:
1. Bei Sonarberos auf der Sensorleiste der rechten Wange müssen die Buchsen von der Anschluss-
seite gesehen rechts eingesetzt werden.
2. Bei Sonarberos auf der Sensorleiste der linken Wange müssen die Buchsen von der Anschlussseite
gesehen links eingesetzt werden.
1. Sonarbero
2. Gewindebuchse P+F [03096703-xx] (oval)
3. Einpress-Gewinde-Einsatz M2 [03088352-xx] (rund)
HINWEIS
Empfehlung: Buchsen einkleben
Die Buchsen müssen aus technischer Sicht nicht eingeklebt werden. Für eine leichtere Monta-
ge kann es jedoch sinnvoll sein die Buchsen einzukleben. So verhindern Sie ein Herausfallen
oder Mitdrehen der Buchsen.
► Verwenden Sie zum Einkleben einen geeigneten Kleber. Dieser sollte Kunststoffe mit Me-
tall verbinden können. Z. B. Loctite 401 [00805104-xx]
Servicearbeiten
3.6.21 Sonarbero PXS240 tauschen [03069863-xx] Transport
Serviceanleitung SIPLACE SX4/DX4 127
Unterschiede bei der Montage an der Umsetzplatine
► Beachten Sie folgende Unterschiede bei der Montage an der Umsetzplatine am Ende von BB1 und
am Anfang von BB2:
Funktionsprüfung
► Führen Sie eine Funktionsprüfung durch. Sollte diese nicht erfolgreich sein, so müssen Sie den
Sonarbero neu teachen (siehe "5.5.2 Sonarsensor PXS240 teachen" [ ➙ 253]).

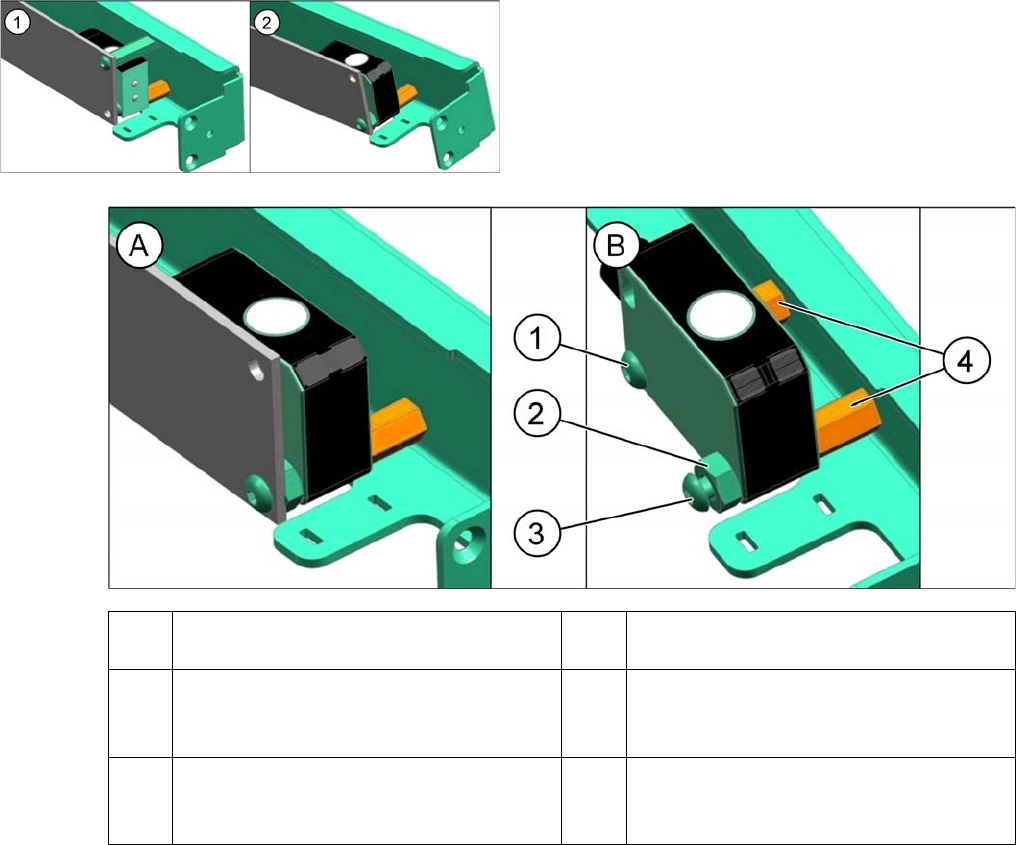

1. Montage alter Sonarbero [03069863-xx]
2. Montage neuer Sonarbero [03089004-xx]
Der alte Sonarbero ist hinter der Umsetzplatine separat
befestigt.
A Abbildung mit Umsetzplatine B Abbildung mit ausgeblendeter Umsetzplati-
ne
1 Schraube M4x16mm
DIN-EN-ISO7380-M3x16-A2-70
[03040340-xx]
2 Mutter als Distanzstück
ISO4032-M4-A2-70 [03008166-xx]
3 Schraube M4x20mm
DIN-EN-ISO7380-M3x20-A2-70
[03045197-xx]
4 Abstandsbolzen
