Servicearbeiten
3.6.23 Klemmblech tauschen [03081665-xx] Transport
Serviceanleitung SIPLACE SX4/DX4 129
3.6.23
3.6.23 Klemmblech tauschen [03081665-xx]
Klemmblech tauschen [03081665-xx]
Teile, Hilfsmittel und Werkzeug
▪ Klemmblech kpl. [03081665-xx]
▪ Werkzeug für Hubbegrenzung [03013650-xx]
Übersicht
Ausbau
► Fahren Sie die Transportwangen mit der Software in eine geeignete Arbeitsposition. Alternativ
können Sie beim Doppeltransport auch die Klemmung der Transportwangen lösen (siehe "3.6.1
Klemmung der Transportwangen lösen" [ ➙ 93]).
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern Sie die
Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt "1.2 Was vor Beginn der Arbeiten
zu tun ist..." [ ➙ 12].
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
3.6.24
3.6.24 Druckfeder am Klemmblech tauschen [00364715-xx]
Druckfeder am Klemmblech tauschen [00364715-xx]
Teile, Hilfsmittel und Werkzeug
▪ Druckfeder 0,63*5,63*26 [00364715-xx]
▪ Werkzeug für Hubbegrenzung [03013650-xx]
Aus-/Einbau
► Der Aus- und Einbau der Druckfeder erfolgt analog zum Klemmblech. (Siehe "3.6.23 Klemmblech
tauschen [03081665-xx]" [ ➙ 129])

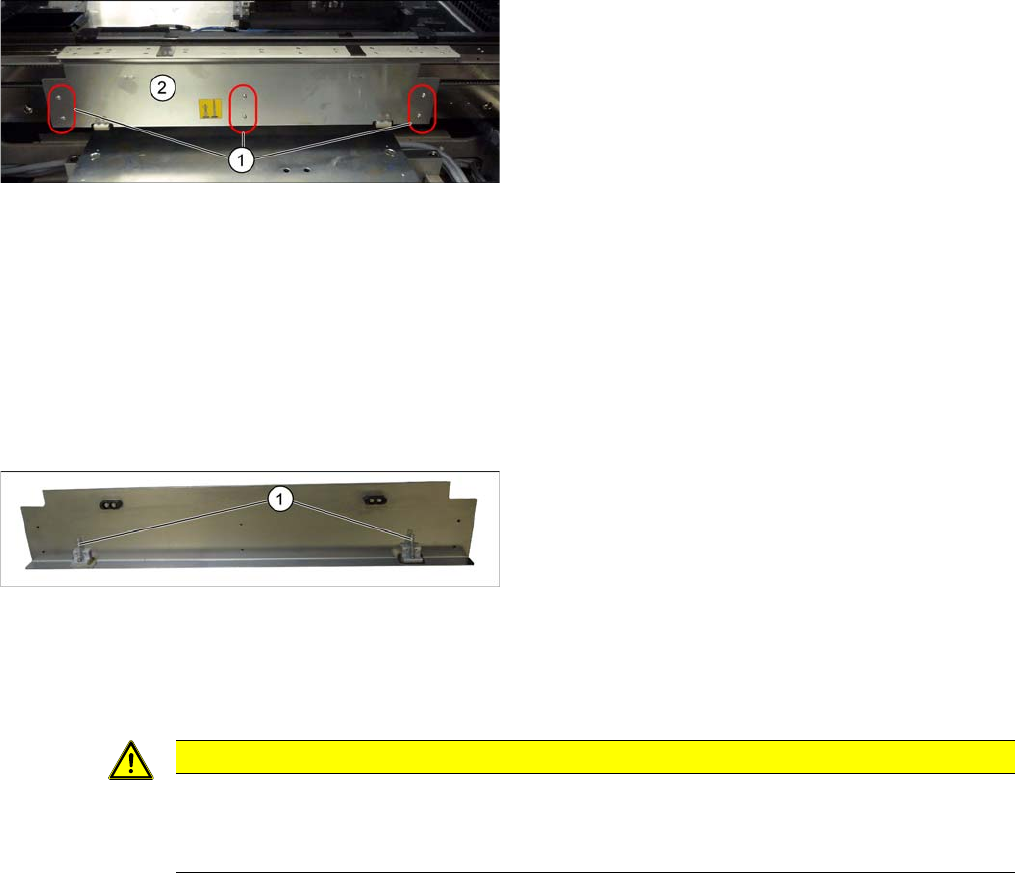

Klemmblech (am Beispiel SX1/SX2)
1. Befestigungsschrauben des Klemmblechs
2. Klemmblech
Klemmblech (am Beispiel SX1/SX2)
► Lösen Sie die 6 Befestigungsschrauben des Klemm-
blechs und nehmen Sie dieses ab. Achten Sie darauf,
die beiden Druckfedern (1) nicht zu verlieren.
VORSICHT
Einbauhinweise
► Setzen Sie die Druckfedern wieder ein.
► Prüfen Sie die Leichtgängigkeit des Klemmblechs.
Servicearbeiten
Transport 3.6.25 Transportsteuerung TSP410 tauschen [03076208-xx]
130 Serviceanleitung SIPLACE SX4/DX4
3.6.25
3.6.25 Transportsteuerung TSP410 tauschen [03076208-xx]
Transportsteuerung TSP410 tauschen [03076208-xx]
Teile, Hilfsmittel und Werkzeug
▪ Transportsteuerung TSP410 kpl. [03076208-xx]
Übersicht
Ausbau
► Fahren Sie die Transportwangen mit der Software in eine geeignete Arbeitsposition. Alternativ
können Sie beim Doppeltransport auch die Klemmung der Transportwangen lösen (siehe "3.6.1
Klemmung der Transportwangen lösen" [ ➙ 93]).
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern Sie die
Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt "1.2 Was vor Beginn der Arbeiten
zu tun ist..." [ ➙ 12].
► Lösen Sie die Befestigungsschrauben der Hubtischplatte und nehmen Sie die Hubtischplatte ab.
► Lösen Sie die Befestigungsschrauben der Abdeckung der Transportsteuerung und schieben Sie die-
se zur Seite.
► Lösen Sie alle elektrischen Verbindungen zur Transportsteuerung. Markieren Sie sich deren Positi-
onen, um diese später wieder eindeutig zuordnen zu können.
► Lösen Sie die Befestigungsschrauben der Transportsteuerung und nehmen Sie diese aus der Ma-
schine.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:

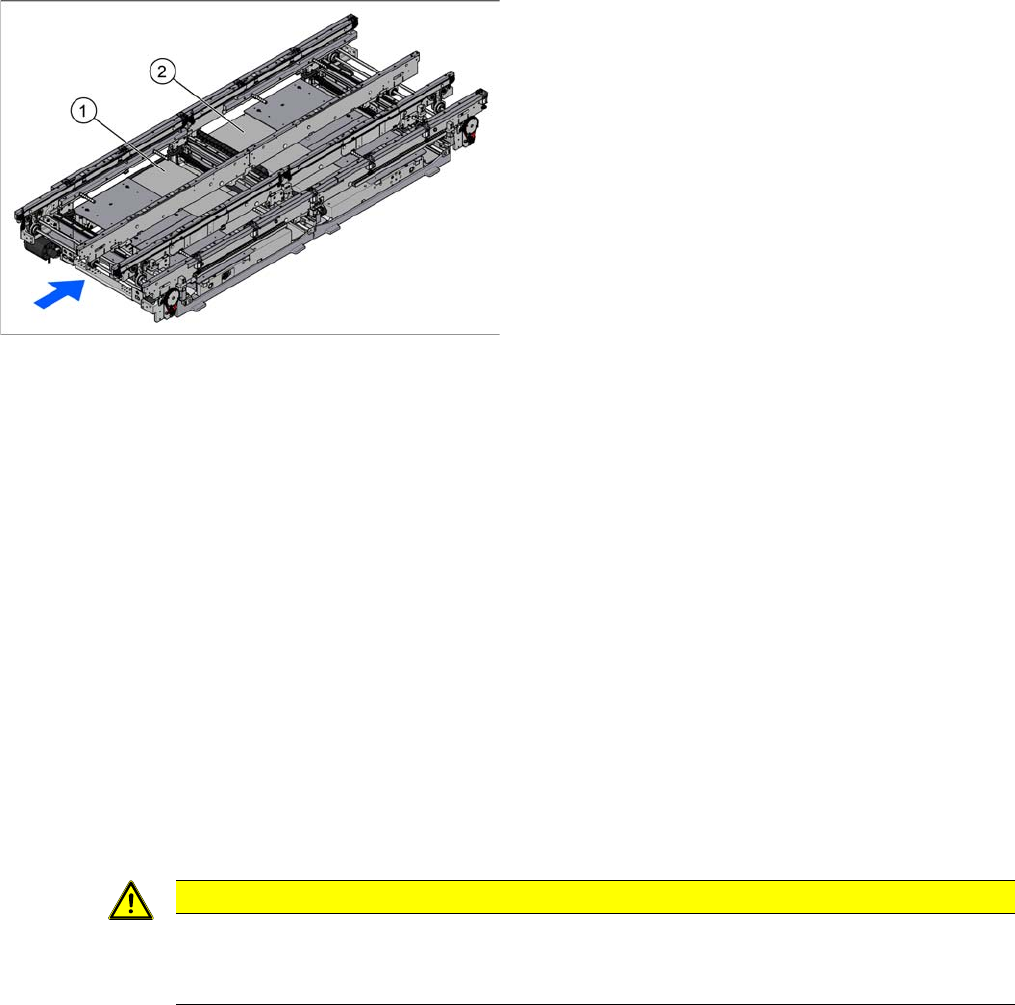

1. TSP410 Spur 1 (unter der Abdeckung)
2. TSP410 Spur 2 (unter der Abdeckung)
Eine Übersicht über Stecker, Schalter, etc. der TSP410
finden Sie im Abschnitt "6.3.3 Transportsteuerung
TSP410" [ ➙ 290].
Beim Einfachtransport ist eine (BB1), beim Doppel- und
Quad-Lane-Transport sind zwei TSP410 verbaut.
VORSICHT
Einbauhinweise
► Überprüfen Sie die Firmware und führen Sie ggf. einen Download durch. (Siehe "5.8.1
Firmware Download (SW70x)" [ ➙ 263])
Servicearbeiten
3.7.1 Fast Head Exchange Bestückköpfe
Serviceanleitung SIPLACE SX4/DX4 131
3.7
3.7 Bestückköpfe
Bestückköpfe
3.7.1
3.7.1 Fast Head Exchange
Fast Head Exchange
Der schnelle Kopftausch (Fast Head Exchange, FHE) ermöglicht den Wechsel eines Bestückkopfs in-
nerhalb von 15 Minuten.
Sehen Sie dazu auch...
3.7.3 CPP-Kopf tauschen [ ➙ 138]
3.7.2 C&P20/A/M-Kopf tauschen [ ➙ 136]
3.7.1.1
3.7.1.1 Voraussetzungen
Voraussetzungen
Wenn folgende Voraussetzungen erfüllt sind können die Köpfe mit FHE getauscht werden und sind nach
einer Kurzkalibrierung einsatzbereit.
▪ Software 702:
Mit der Software 702 ist der schnelle Kopftausch nur zwischen Bestückköpfen des gleichen Typs
möglich, also der Tausch eines C&P20A gegen einen anderen C&P20A oder der Tausch eines CPP
gegen einen anderen CPP.
– SW 702 und die aktuellen eSW-Versionen
– Die Bestückköpfe in der Maschine haben die Kalibrierdaten im EEPROM gespeichert.
– Der "Segmentoffset unten" für die zweite Kopfhöhe wurde durch doppelte Vermessung der Da-
ten ermittelt.
– Der schnelle Kopftausch ist nicht möglich, wenn ein CPP mit stationärer Kamera getauscht wird.
– Der schnelle Kopftausch ist für den TwinHead nicht möglich.
– Die Kopfplatte ist mit dem Haken, der Bestückkopf mit der passenden Öse ausgerüstet.
– Die Kopfschrauben sind als Torx ausgeführt.
– Die Schrauben sind unverlierbar am Kopf befestigt.
– Es müssen Köpfe montiert werden, die bereits mit den Kalibrierpipetten ausgerüstet sind.
▪ Software 703:
Mit der SW 703 wird der schnelle Kopftausch um folgende Funktionen erweitert:
– Eine Trennung von Kopf und BE-Kamera ist beim CPP und C&P20A möglich.
– An allen SX-Maschinen wird eine Verifikation durchgeführt.
– Der "Segmentoffset unten" für die zweite Kopfhöhe wird interpoliert.
– Es können vorkalibrierte Köpfe vom Kopfteststand bzw. aus dem Lager verwendet werden.
– C&P20A-Köpfe sind mit einem T-Stück zwischen Druckregelventil und Rückholeinheit
ausgerüstet, um die Druckluftanschlüsse am Druckverteiler zu reduzieren.
