Servicearbeiten Bestückköpfe 3.7.3 CPP-Kopf tauschen 138 Serviceanleitung SIPLACE SX4/DX4 3.7.3 3 . 7 . 3 C P P - K o p f t a u s c h e n CPP-Kopf tauschen CPP nicht an DX-Serie Teile, Hilfsmittel und Werkzeug ▪ CPP-Best…
Servicearbeiten
3.7.2 C&P20/A/M-Kopf tauschen Bestückköpfe
Serviceanleitung SIPLACE SX4/DX4 137
► Lösen Sie die vier Kopf-Befestigungsschrauben M4 mit einem langen Torxschlüssel.
► Heben Sie den Kopf vorsichtig aus der Verstiftung der Kopfplatte.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
Sehen Sie dazu auch...
3.7.5 Montagepositionen auf der Kopfplatte [ ➙ 145]
3.7.3 CPP-Kopf tauschen [ ➙ 138]
3.7.4 Twin/VHF-Kopf tauschen [ ➙ 142]
3.7.5 Montagepositionen auf der Kopfplatte [ ➙ 145]

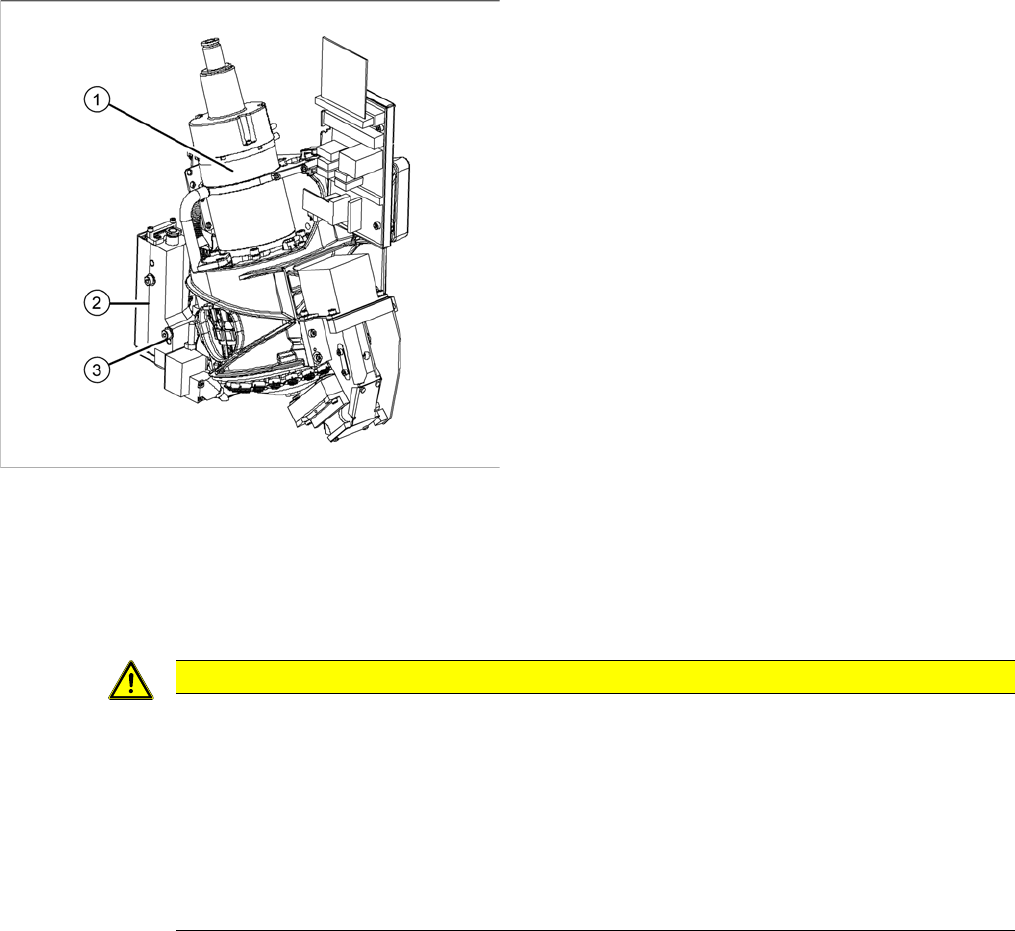

► Lösen Sie den pneumatischen Anschluss (1).
► Lösen Sie die Flachbandkabel am C&P20 A.
► Lösen Sie die Befestigungsschrauben der Zugentlas-
tung der BE-Kamera-Kabel und ziehen Sie die Kabel
vorsichtig ab. Drücken Sie dabei auf die Klemmun-
gen auf beiden Seiten der Stecker.
► Lockern Sie beide Schrauben am
Druckregelventil (2).
► Entfernen Sie die Schraube (3) am Druckregelventil
und klappen das Druckregelventil zur Seite.
Die Kopf-Befestigungsschraube beim Druckregel-
ventil ist nun zugänglich.
VORSICHT
Einbauhinweise
► Tauschen Sie den Kopf ohne BE-Kamera, so müssen Sie die alte Kamera in den neuen
Kopf einbauen. Lesen Sie dazu die Serviceanleitung Ihres Bestückkopfes.
► Bei Vakuumpumpenbetrieb muss der Schalldämpfer vom alten auf den neuen Kopf umge-
baut werden. Lesen Sie dazu die entsprechende Vakuumpumpen-Montageanleitung.
► Achten Sie auf die korrekte Montageposition auf der Kopfplatte.
► Ziehen Sie die vier Kopf-Befestigungsschrauben (M4) mit einem Drehmoment von 2,7 Nm
fest.
Servicearbeiten
Bestückköpfe 3.7.3 CPP-Kopf tauschen
138 Serviceanleitung SIPLACE SX4/DX4
3.7.3
3.7.3 CPP-Kopf tauschen
CPP-Kopf tauschen
CPP nicht an DX-Serie
Teile, Hilfsmittel und Werkzeug
▪ CPP-Bestückkopf mit Kamera SST29 [03070108-xx] oder
CPP-Bestückkopf ohne Kamera [03053528-xx]
▪ Drehmomentschraubendreher 100-500 Ncm [03078400-xx]
▪ Verlängerung/gerade TX20 [03073256-xx]
▪ Bithalter für Schraubendreher Torque Vario-S [03078706-xx]
▪ BE-Sensorschutzkappe [03080984-xx]
▪ Torx-Winkelschraubendreher TX8 [03080081-xx]
▪ Kalibrierteil Version 3 [03010565-xx]
▪ Kalibrierteil Version SST23 [03034148-xx]
▪ Bei weiterführenden Arbeiten am Bestückkkopf:
Serviceanleitung "CPP-Kopf" [DE: 00197462-xx]. [EN: 00197463-xx]
Übersicht
HINWEIS
Fast Head Exchange (FHE)
► Beachten Sie zum Kopf-Tausch auch den Abschnitt "3.7.1 Fast Head Exchange" [ ➙ 131].
HINWEIS
DX-Serie
CPP-Köpfe werden von der DX-Serie nicht unterstützt.

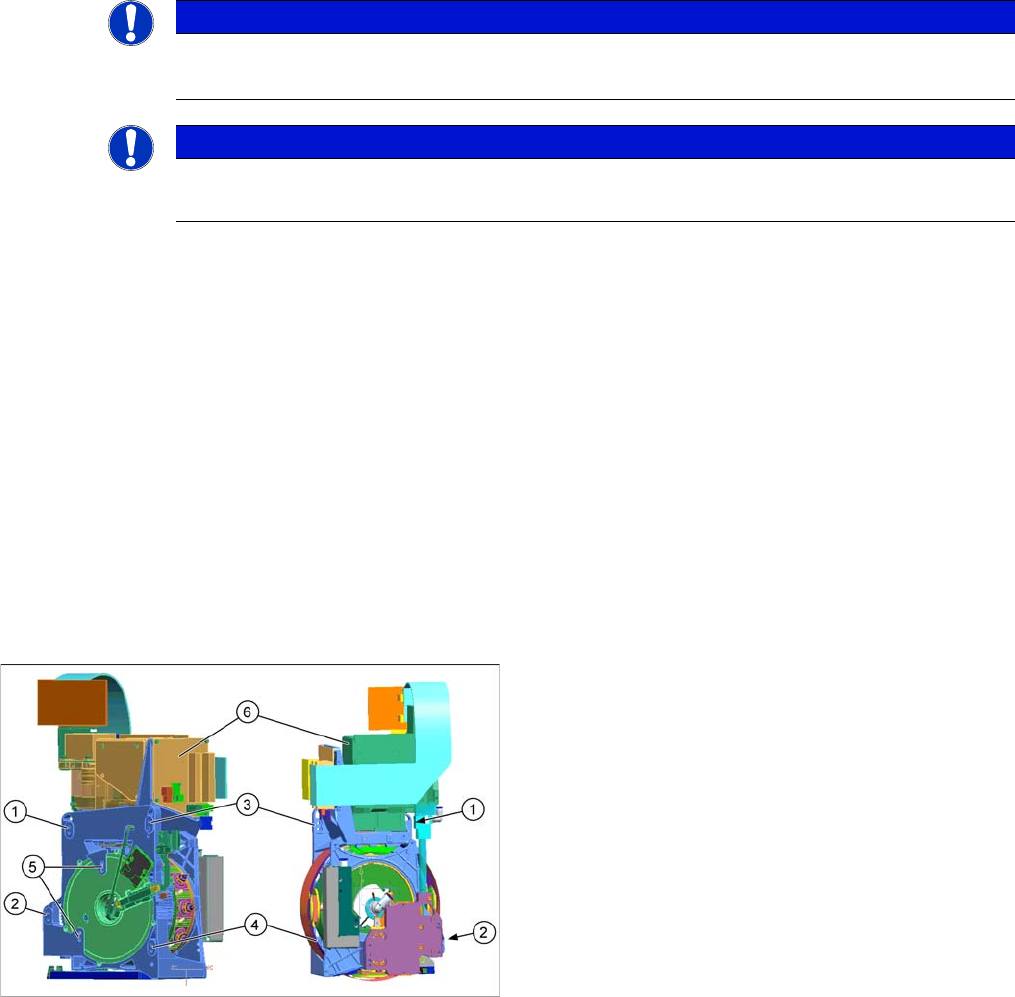

1 bis 4: Befestigungslöcher (je zwei Stück, je nach
Einbauhöhe)
5: Passbohrungen für die Indexstifte
6: BE-Kamera
Servicearbeiten
3.7.3 CPP-Kopf tauschen Bestückköpfe
Serviceanleitung SIPLACE SX4/DX4 139
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern Sie die
Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt "1.2 Was vor Beginn der Arbeiten
zu tun ist..." [ ➙ 12].
► Lösen Sie die vier Befestigungsschrauben des Kopfes mit einem langen Torxschlüssel.
VORSICHT
Demontieren Sie den Bestückkopf sehr vorsichtig!
Die Prismen des BE-Sensors unterhalb des Bestückkopfes können beschädigt werden.
► Stellen Sie den CPP-Kopf niemals auf dem BE-Sensor ab.

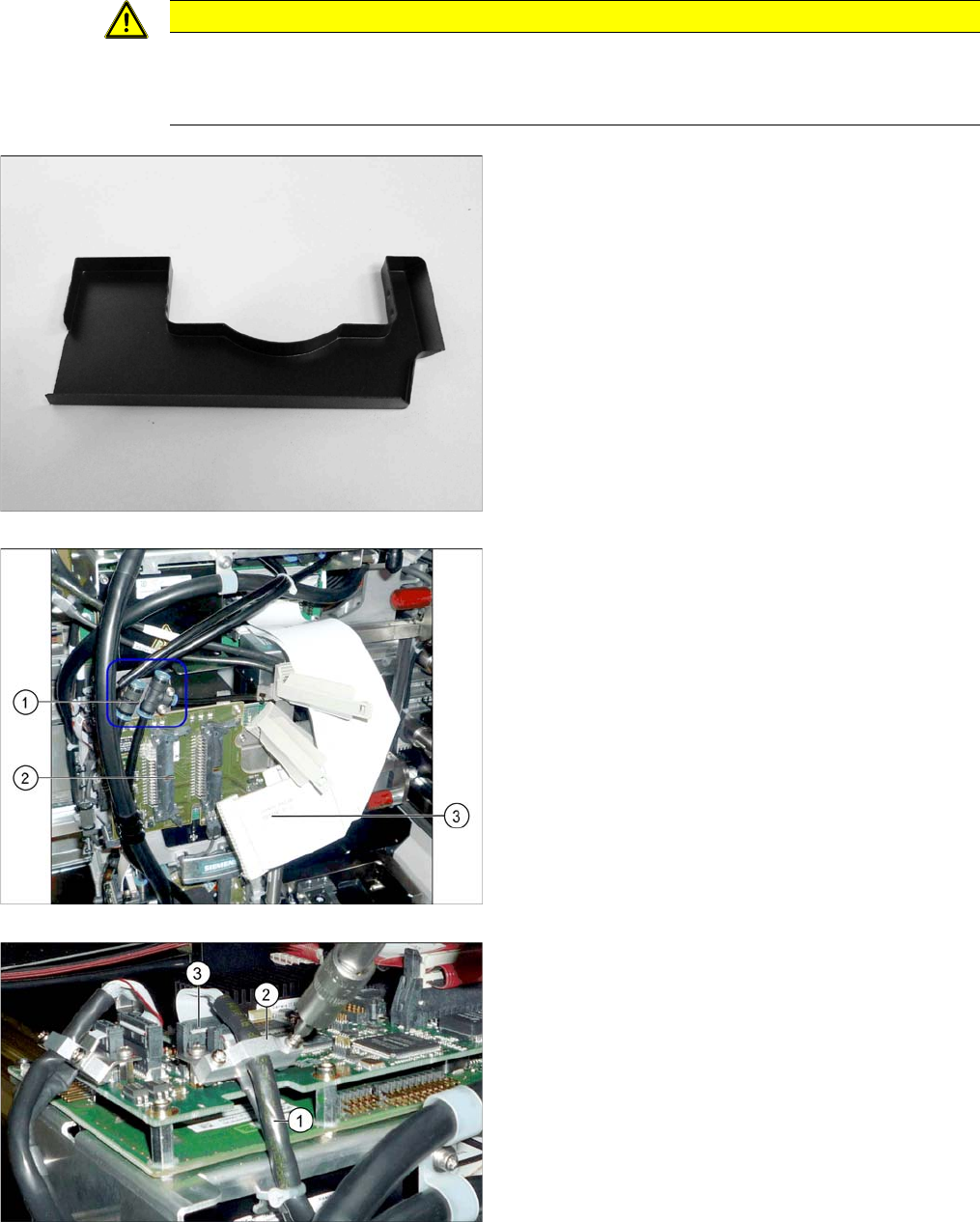

► Setzen Sie die BE-Sensorschutzkappe auf den BE-
Sensor des Bestückkopfes.
► Lösen Sie die pneumatischen Anschlüsse (1) am
Bestückkopf. Markieren Sie sich ggf. deren Position
um diese später wieder eindeutig zuordnen zu
können.
► Lösen Sie die Flachbandkabel (3) am
Zwischenverteiler (2). Markieren Sie sich ggf. deren
Position um diese später wieder eindeutig zuordnen
zu können.
► Lösen Sie die Schrauben der Zugentlastung (2) des
BE-Kamera-Kabels (1) und ziehen Sie die Kabel vor-
sichtig ab. Drücken Sie dabei die Klemmungen auf
beiden Seiten des Steckers (3). Markieren Sie sich
ggf. deren Position um diese später wieder eindeutig
zuordnen zu können.
