Servicearbeiten Bestückköpfe 3.7.4 Twin/VHF-Kopf tauschen 144 Serviceanleitung SIPLACE SX4/DX4 Einbau ► Verfahren Sie für den Ein bau in u mgekehrter Reihenfolge. Bea cht en Sie dabei folgende Hinweise: Sehen Sie dazu au…
Servicearbeiten
3.7.4 Twin/VHF-Kopf tauschen Bestückköpfe
Serviceanleitung SIPLACE SX4/DX4 143

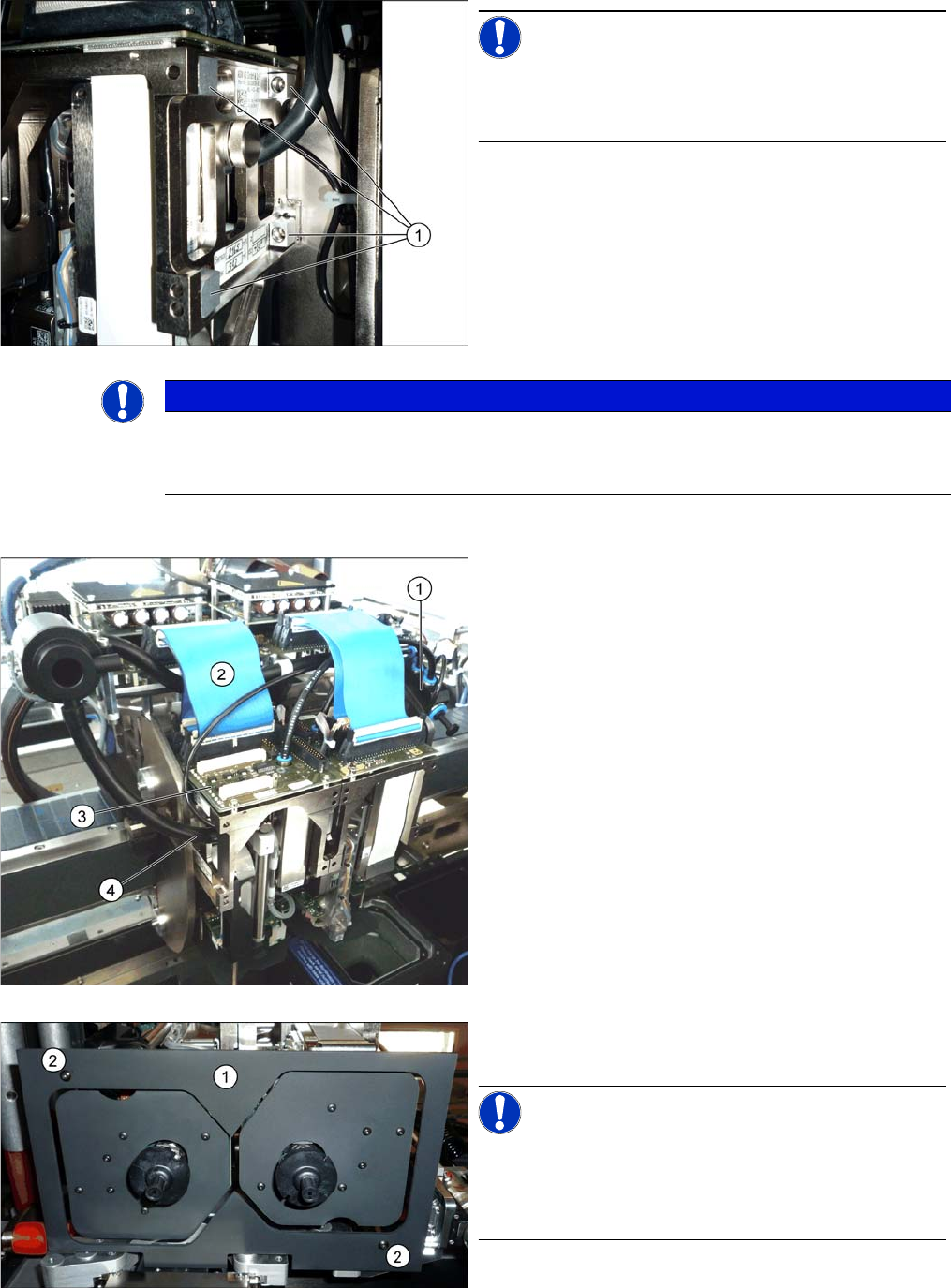

Ausbau
HINWEIS!
Bei Modulen mit unverlierbaren Schrauben (1) müssen
diese Schrauben je nach Montageposition auf die andere
Seite umgebaut werden.
HINWEIS
Twin- und Twin VHF-Kopf
Der Aus- und Einbau des Twin VHF-Kopfes erfolgt analog zum Twin-Kopf. Auf Unterschiede
wird explizit hingewiesen.
► Schalten Sie die Maschine aus, trennen Sie diese
vom Stromversorgungsnetz und sichern Sie die Ma-
schine gegen Wiedereinschalten. Beachten Sie dazu
Abschnitt "1.2 Was vor Beginn der Arbeiten zu tun
ist..." [ ➙ 12].
► Bringen Sie das Portal in eine geeignete Arbeitsposi-
tion.
► Lösen Sie den pneumatischen Anschluss am Twin-
Head-Vakuumerzeuger zum Pneumatikverteiler (1)
und dem Schalldämpfer.
► Ziehen Sie den Abluft-Silikonschlauch am TwinHead-
Vakuumerzeuger (4) ab.
► Lösen Sie den pneumatischen Anschluss am
Pneumatikverteiler (1) zum TwinHead-
Rückholzylinder.
► Lösen Sie die Flachbandkabel (2) von der Kopf-
Hauptplatine (3) am TwinHead.
► Entfernen Sie die Kamerasichtblende (1). Diese ist
mit zwei schwarzen Schrauben (2) befestigt.
HINWEIS!
Verwenden Sie für die Befestigung der Kamerasichtblen-
de ausschließlich diese Schrauben. So vermeiden Sie
Reflexionen beim Vermessen von Bauteilen mit der
stationären Kamera.
Servicearbeiten
Bestückköpfe 3.7.4 Twin/VHF-Kopf tauschen
144 Serviceanleitung SIPLACE SX4/DX4
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
Sehen Sie dazu auch...
5.8.2 Kalibrierung [ ➙ 264]
5.8.2.1 Köpfe und Kameras kalibrieren [ ➙ 264]
3.7.2 C&P20/A/M-Kopf tauschen [ ➙ 136]
3.7.3 CPP-Kopf tauschen [ ➙ 138]
3.7.5 Montagepositionen auf der Kopfplatte [ ➙ 145]

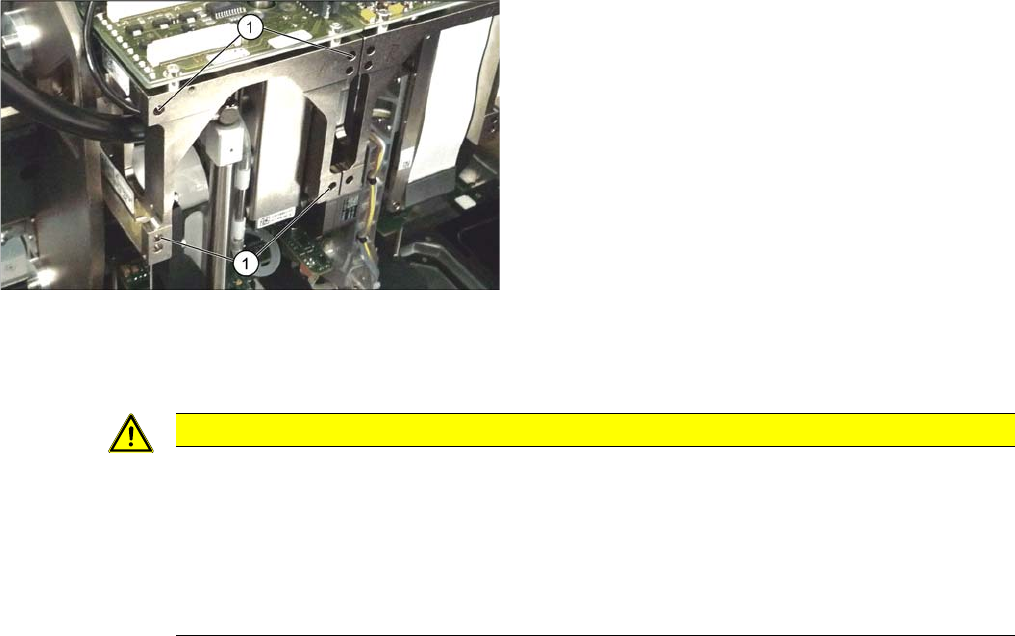

Ein Modul ist mit jeweils vier Schrauben an der Kopfplatte
befestigt und mit zwei Stiften positioniert.
► Lösen Sie die vier Befestigungsschrauben M4x14 (1)
mit einem langen Inbusschlüssel.
► Ziehen Sie das Modul aus der Verstiftung.
VORSICHT
Einbauhinweise
► Montieren Sie ggf. die Befestigungsschrauben auf die andere Seite des Moduls (s. o.).
► Notieren Sie sich die Kraftwerte für das neue Modul. Diese Kraftwerte sind auf einem Auf-
kleber notiert, der sich seitlich am Modul befindet.
► Achten Sie auf die korrekte Montageposition.
► Führen Sie eine Kopf-Kalibrierung durch.
Servicearbeiten
3.7.5 Montagepositionen auf der Kopfplatte Bestückköpfe
Serviceanleitung SIPLACE SX4/DX4 145
3.7.5

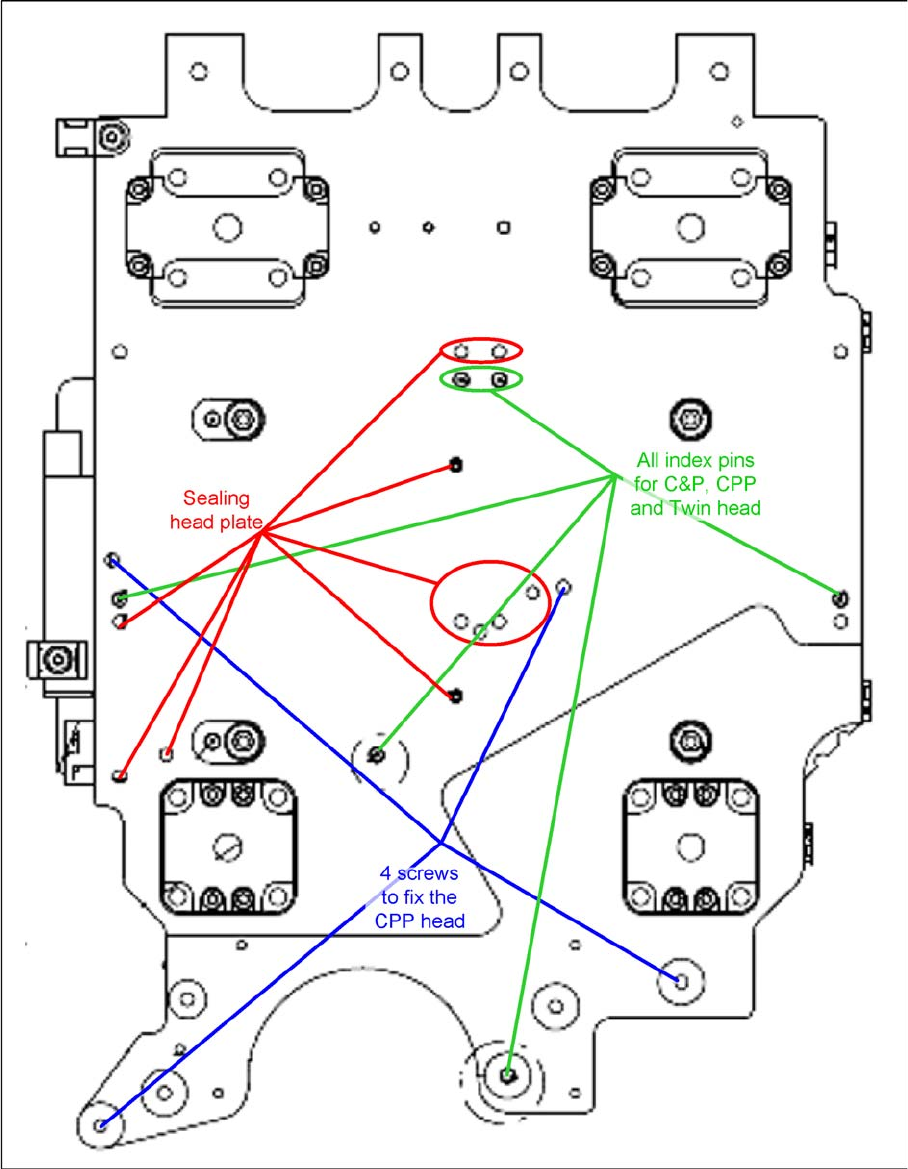

3.7.5 Montagepositionen auf der Kopfplatte
Montagepositionen auf der Kopfplatte
