Servicearbeiten Schneidgerät 3.9.6 Näherungsschalter tauschen [03063590-xx] 158 Serviceanleitung SIPLACE SX4/DX4 3.9.6 3 . 9 . 6 N ä h e r u n g s s c h a lt e r t a u s c h e n [ 0 3 0 6 3 5 9 0 - x x ] Näherungsschalte…
Servicearbeiten
3.9.5 Magnetventile tauschen [03000630-xx] Schneidgerät
Serviceanleitung SIPLACE SX4/DX4 157
► Schließen Sie die Pneumatikschläuche in der richtigen Zuordnung am Zylinder an.
► Der weitere Einbau erfolgt in umgekehrter Reichenfolge. Beachten Sie dazu auch den Abschnitt
"3.9.3 Gelenk am Kurzhubzylinder tauschen [03000518-xx]" [ ➙ 154].
3.9.5
3.9.5 Magnetventile tauschen [03000630-xx]
Magnetventile tauschen [03000630-xx]
Teile, Hilfsmittel und Werkzeug
▪ Magnetventil [03000630-xx]
Übersicht
Aus-/Einbau
► Lösen Sie die Druckluftanschlüsse am Magnetventil.
► Lösen Sie die Steckverbindung des Anschlusskabels am Magnetventil.
► Lösen Sie die Befestigungsschrauben des Magnetventils und entnehmen Sie das Magnetventil.
► Montieren Sie das neue Magnetventil und stellen Sie die Steckverbindung am Magnetventil her.
Bringen Sie ggf. Kabelbinder an (Zugentlastung).

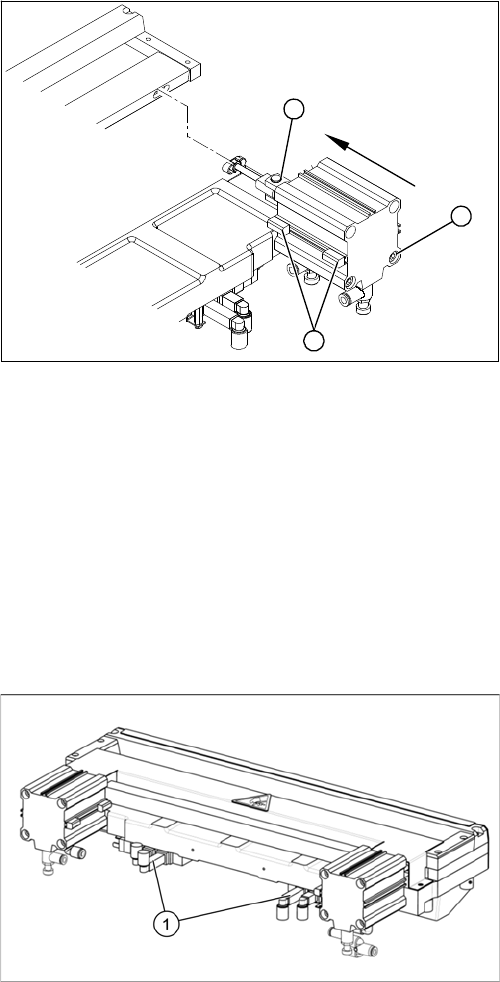

► Montieren Sie die Näherungsschalter (1) exakt in der
mit Folienstift am Kurzhubzylinder gekennzeichneten
Position.
► Setzen Sie den so vorbereiteten Zylinder in richtiger
Drehlage des Gelenkes (2) am Schneidgerät ein.
► Befestigen Sie den Zylinder in dieser Position mit den
je zwei Befestigungsschrauben (3) (Loctite 241).
1
3
2

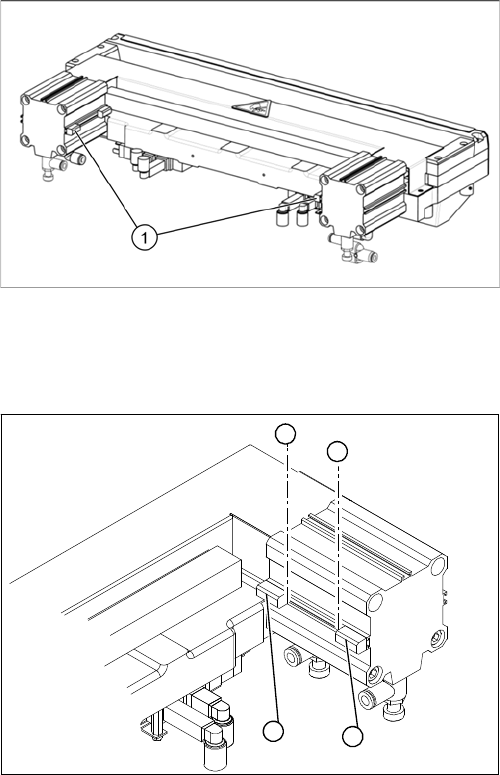

Schneidgerät (am Beispiel X-Serie)
1. Lage der Magnetventile
Servicearbeiten
Schneidgerät 3.9.6 Näherungsschalter tauschen [03063590-xx]
158 Serviceanleitung SIPLACE SX4/DX4
3.9.6
3.9.6 Näherungsschalter tauschen [03063590-xx]
Näherungsschalter tauschen [03063590-xx]
Teile, Hilfsmittel und Werkzeug
▪ Näherungsschalter mit Kabel (inkl. vier Signalgeber) [03063590-xx]
Übersicht
Aus-/Einbau
Schneidgerät (am Beispiel X-Serie)
1. Je zwei Näherungsschalter am Kurzhubzylinder
► Kennzeichnen Sie zur späteren Kontrolle mit einem
Folienstift die exakte Montageposition (3) der
Näherungsschalter (1) bzw. (2) auf dem Kurzhubzy-
linder.
► Lösen Sie die Befestigungsschrauben der
Näherungsschalter am Kurzhubzylinder.
► Stecken Sie das Anschlusskabel ab.

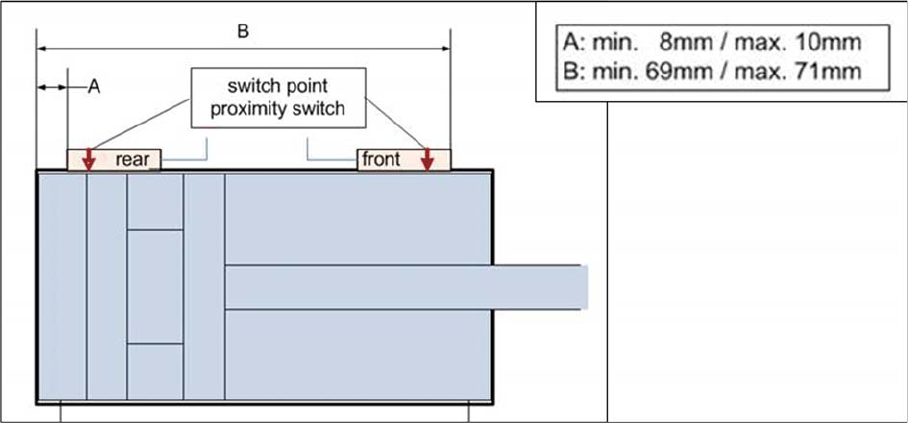

► Montieren Sie die Näherungsschalter an den in der
nachfolgenden Abbildung beschriebenen Positionen.
Diese sollten mit den gekennzeichneten
Positionen (3) Übereinstimmen.
► Sichern Sie die Befestigungsschrauben mit Siche-
rungslack.
► Stellen Sie die elektrischen Anschlüsse wieder her.
► Prüfen Sie die Schaltpunkte der Näherungsschalter.
1
2
3
3
Servicearbeiten
3.9.6 Näherungsschalter tauschen [03063590-xx] Schneidgerät
Serviceanleitung SIPLACE SX4/DX4 159
