BE-Einzug 3.10.1 BE-Einzug komplett tauschen [03080552-xx]
168 Serviceanleitung SIPLACE SX4/DX4
Einbau
► Montieren Sie die Montagehilfe auf den neuen BE-Einzug und heben ihn mit der Hebevorrichtung in
die Maschine.
► Stellen Sie komplette Verkabelung wieder her. Verwenden Sie ggf. als zusätzliches Hilfsmittel die
Wirkschaltplanmappe.
► Bringen Sie den BE-Einzug in die endgültige Position (an die vorher markierte Einbau-Position).
Achten Sie darauf, dass Sie die Kabel und Schläuche nicht beschädigen.
► Schrauben Sie die Pass-Schraube und die Befestigungsschrauben locker ein.
► Ziehen Sie die Pass-Schraube fest.
► Ziehen Sie die Befestigungsschrauben fest.
► Montieren Sie den Pipettenwechsler.
► Montieren Sie die Seitenabdeckung.
1. Befestigung
2. Montagehilfe
3. Öse
► Montieren Sie die Montagehilfe (2) an die vorgesehe-
nen Befestigungen (1) am BE-Einzug.
► Befestigen Sie die Hebevorrichtung an der Öse (3)
der Montagehilfe (2).
HINWEIS!
Je nach Stellplatz kann der BE-Einzug an verschiedenen
Positionen in die Maschine eingebaut werden. Markieren
Sie die Position an der sich der BE-Einzug befindet, da-
mit dieser wieder an die ursprüngliche Position montiert
werden kann.
► Lösen Sie die Befestigungsschrauben (1) des BE-
Einzugs.
► Lösen Sie die Pass-Schraube (2) an der Innenseite
des Automaten.
► Heben Sie den kompletten BE-Einzug aus der Ma-
schine heraus, und legen Sie ihn auf eine geeignete
Unterlage (4 Holzklötze etc.).
► Achten Sie dabei darauf, dass Sie die Ventile, An-
schlusskabel, Schläuche, etc. nicht beschädigen.
1
1
3
2
1
1
1
1
2
1
VORSICHT
Reihenfolge beachten!
Die Pass-Schraube muss als erstes festgezogen werden - danach die weiteren Befestigungs-
schrauben.
Servicearbeiten
3.10.2 Feeder-Control-Unit (FCU) tauschen [03059623-xx] BE-Einzug
Serviceanleitung SIPLACE SX4/DX4 169
3.10.2
3.10.2 Feeder-Control-Unit (FCU) tauschen [03059623-xx]
Feeder-Control-Unit (FCU) tauschen [03059623-xx]
Teile, Hilfsmittel und Werkzeug
▪ X-FCU/ X-Serie [03059623-xx] (Ersetzt: [03020068-xx])
Übersicht
Ausbau
Einbau
► Stellen Sie ggf. die Jumper ein (siehe "6.4.1 Anschlussbaugruppe FCU [03059783-xx]" [ ➙ 291]).
► Legen Sie die Anschlusskabel in die Aussparung und schieben Sie die neue FCU vorsichtig ein.
Achten Sie darauf dass Sie keine Kabel quetschen.
► Ziehen Sie die Kabelenden unter der Klemmleiste heraus.
HINWEIS
Tausch einer alten gegen eine neue FCU
Wird eine alte FCU [03020068-xx] gegen eine neue FCU [03059623-xx] getauscht, dann be-
achten Sie zusätzlich die Informationen in der technischen Information "Einbau der neuen X-
FCU / X-Serie [03059623-xx] als Ersatzteil" [DE: TI2010-08D01] [EN: TI2010-08E01].
1. Feeder-Control-Unit
Die Feeder-Control-Unit ist an den Stellplätzen im BE-
Einzug montiert.
1
1. FCU komplett
2. Klemmleiste
3. 4 x Befestigungsschrauben
► Demontieren Sie die Feeder-Entriegelungsleiste.
► Lösen Sie die 4 Befestigungsschrauben (3) der FCU.
► Demontieren Sie das Abdeckblech über den Kabeln.
► Beschriften Sie alle Kabel, sowie die Position der Ste-
cker die an der Klemmleiste (2) der FCU (1) ange-
schlossen sind.
► Stecken Sie alle elektrischen Anschlüsse von der
Klemmleiste (2) der FCU (1) ab.
► Hebeln Sie die FCU vorsichtig aus der Verstiftung he-
raus.
► Entfernen Sie die Erdungsklemme.
3
3
1
3
2
Servicearbeiten
BE-Einzug 3.10.3 Förderer-Entriegelung 40-fach tauschen [03011582-xx]
170 Serviceanleitung SIPLACE SX4/DX4
► Stecken Sie alle elektrischen Anschlüsse gemäß der Beschriftung an der Klemmleiste an.
► Montieren Sie das Abdeckblech und die FCU.
3.10.3
3.10.3 Förderer-Entriegelung 40-fach tauschen [03011582-xx]
Förderer-Entriegelung 40-fach tauschen [03011582-xx]
Teile, Hilfsmittel und Werkzeug
▪ Förderer-Entriegelung 40-fach [03011582-xx]
Übersicht
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern Sie die
Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt "1.2 Was vor Beginn der Arbeiten
zu tun ist..." [ ➙ 12].
► Stecken Sie das Flachbandkabel am Stecker ab.
► Lösen Sie die beiden Befestigungsschrauben.
VORSICHT
Förderer-Entriegelung am manuellen Tisch
Der Austausch der Förderer-Entriegelung am manuellen Tisch erfolgt analog zum BE-Einzug.
Beim manuellen Tisch müssen jedoch vorher Vorder- und Rückteil demontiert werden.
In diesem Abschnitt wird der Tausch am Beispiel des BE-Einzugs beschrieben.
1. Förderer-Entriegelung (unter der FCU)
2. Feeder-Control-Unit (FCU)

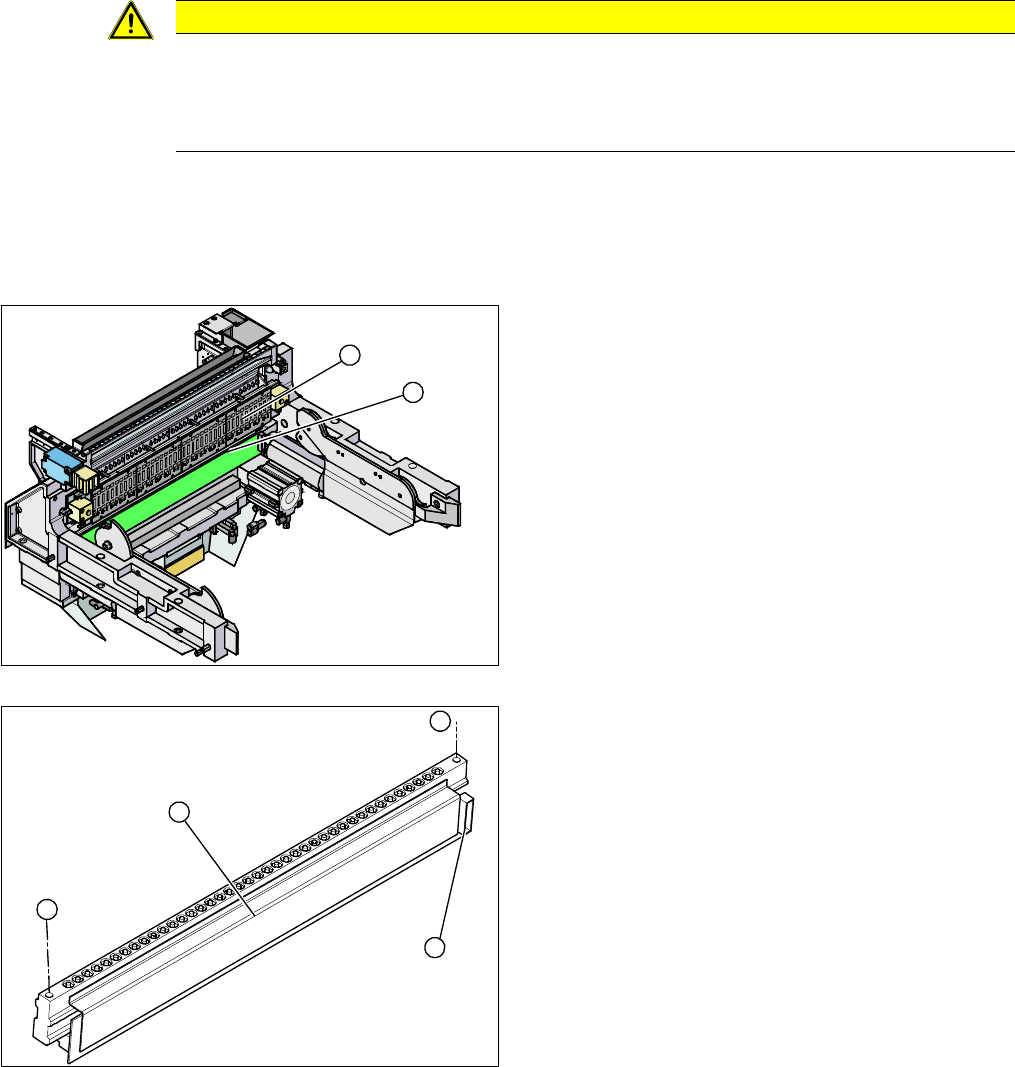

Die Förderer-Entriegelung ist an den Stellplätzen im BE-
Einzug montiert.
1. Zwei Befestigungsschrauben
2. Förderer-Entriegelung komplett
3. Stecker für Flachbandkabel
2
1
1
1
3
2
