Servicearbeiten BE-Einzug 3.10.3 Förderer-Entriegelung 40-fach tauschen [03011582- xx] 170 Serviceanleitung SIPLACE SX4/DX4 ► Stecken Sie alle elektrischen A nschlüsse gemäß der Beschriftung an der Klemmleiste an. ► Mont…
Servicearbeiten
3.10.2 Feeder-Control-Unit (FCU) tauschen [03059623-xx] BE-Einzug
Serviceanleitung SIPLACE SX4/DX4 169
3.10.2
3.10.2 Feeder-Control-Unit (FCU) tauschen [03059623-xx]
Feeder-Control-Unit (FCU) tauschen [03059623-xx]
Teile, Hilfsmittel und Werkzeug
▪ X-FCU/ X-Serie [03059623-xx] (Ersetzt: [03020068-xx])
Übersicht
Ausbau
Einbau
► Stellen Sie ggf. die Jumper ein (siehe "6.4.1 Anschlussbaugruppe FCU [03059783-xx]" [ ➙ 291]).
► Legen Sie die Anschlusskabel in die Aussparung und schieben Sie die neue FCU vorsichtig ein.
Achten Sie darauf dass Sie keine Kabel quetschen.
► Ziehen Sie die Kabelenden unter der Klemmleiste heraus.
HINWEIS
Tausch einer alten gegen eine neue FCU
Wird eine alte FCU [03020068-xx] gegen eine neue FCU [03059623-xx] getauscht, dann be-
achten Sie zusätzlich die Informationen in der technischen Information "Einbau der neuen X-
FCU / X-Serie [03059623-xx] als Ersatzteil" [DE: TI2010-08D01] [EN: TI2010-08E01].
1. Feeder-Control-Unit
Die Feeder-Control-Unit ist an den Stellplätzen im BE-
Einzug montiert.
1
1. FCU komplett
2. Klemmleiste
3. 4 x Befestigungsschrauben
► Demontieren Sie die Feeder-Entriegelungsleiste.
► Lösen Sie die 4 Befestigungsschrauben (3) der FCU.
► Demontieren Sie das Abdeckblech über den Kabeln.
► Beschriften Sie alle Kabel, sowie die Position der Ste-
cker die an der Klemmleiste (2) der FCU (1) ange-
schlossen sind.
► Stecken Sie alle elektrischen Anschlüsse von der
Klemmleiste (2) der FCU (1) ab.
► Hebeln Sie die FCU vorsichtig aus der Verstiftung he-
raus.
► Entfernen Sie die Erdungsklemme.
3
3
1
3
2
Servicearbeiten
BE-Einzug 3.10.3 Förderer-Entriegelung 40-fach tauschen [03011582-xx]
170 Serviceanleitung SIPLACE SX4/DX4
► Stecken Sie alle elektrischen Anschlüsse gemäß der Beschriftung an der Klemmleiste an.
► Montieren Sie das Abdeckblech und die FCU.
3.10.3
3.10.3 Förderer-Entriegelung 40-fach tauschen [03011582-xx]
Förderer-Entriegelung 40-fach tauschen [03011582-xx]
Teile, Hilfsmittel und Werkzeug
▪ Förderer-Entriegelung 40-fach [03011582-xx]
Übersicht
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern Sie die
Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt "1.2 Was vor Beginn der Arbeiten
zu tun ist..." [ ➙ 12].
► Stecken Sie das Flachbandkabel am Stecker ab.
► Lösen Sie die beiden Befestigungsschrauben.
VORSICHT
Förderer-Entriegelung am manuellen Tisch
Der Austausch der Förderer-Entriegelung am manuellen Tisch erfolgt analog zum BE-Einzug.
Beim manuellen Tisch müssen jedoch vorher Vorder- und Rückteil demontiert werden.
In diesem Abschnitt wird der Tausch am Beispiel des BE-Einzugs beschrieben.
1. Förderer-Entriegelung (unter der FCU)
2. Feeder-Control-Unit (FCU)
Die Förderer-Entriegelung ist an den Stellplätzen im BE-
Einzug montiert.
1. Zwei Befestigungsschrauben
2. Förderer-Entriegelung komplett
3. Stecker für Flachbandkabel
2
1
1
1
3
2
Servicearbeiten
3.10.4 Entriegelungsstifte tauschen [03088220-xx] BE-Einzug
Serviceanleitung SIPLACE SX4/DX4 171
► Ziehen Sie das Flachbandkabel auf der Seite des Steckers heraus. Heben Sie die Förderer-Entrie-
gelung dazu ggf. etwas an.
► Heben Sie die Förderer-Entriegelung nach oben ab und lösen Sie die Pneumatikverbindung.
Einbau
► Stellen Sie die elektrischen und pneumatischen Verbindungen wieder her.
► Drücken Sie die Förderer-Entriegelung vorsichtig nach hinten und montieren die Befestigungs-
schrauben.
3.10.4
3.10.4 Entriegelungsstifte tauschen [03088220-xx]
Entriegelungsstifte tauschen [03088220-xx]
Teile, Hilfsmittel und Werkzeug
▪ Flachrundzange [00353833-xx]
Ausbau
► Demontieren Sie die Förderer-Entriegelung. (siehe "3.10.3 Förderer-Entriegelung 40-fach tauschen
[03011582-xx]" [ ➙ 170])
HINWEIS
Pneumatische Verbindung
Es kann sinnvoll sein die Abdeckung an der Rückseite des BE-Einzugs zu lösen. Dann be-
kommt der Druckluftschlauch etwas mehr Bewegungsfreiheit. Unter Umständen muss dafür
aber der BE-Einzug gelöst und etwas nach vorne gezogen werden.
VORSICHT
Kabel nicht quetschen
Achten Sie darauf, dass Sie die hinten verlaufenden Kabel (an der FCU) nicht quetschen oder
beschädigen.

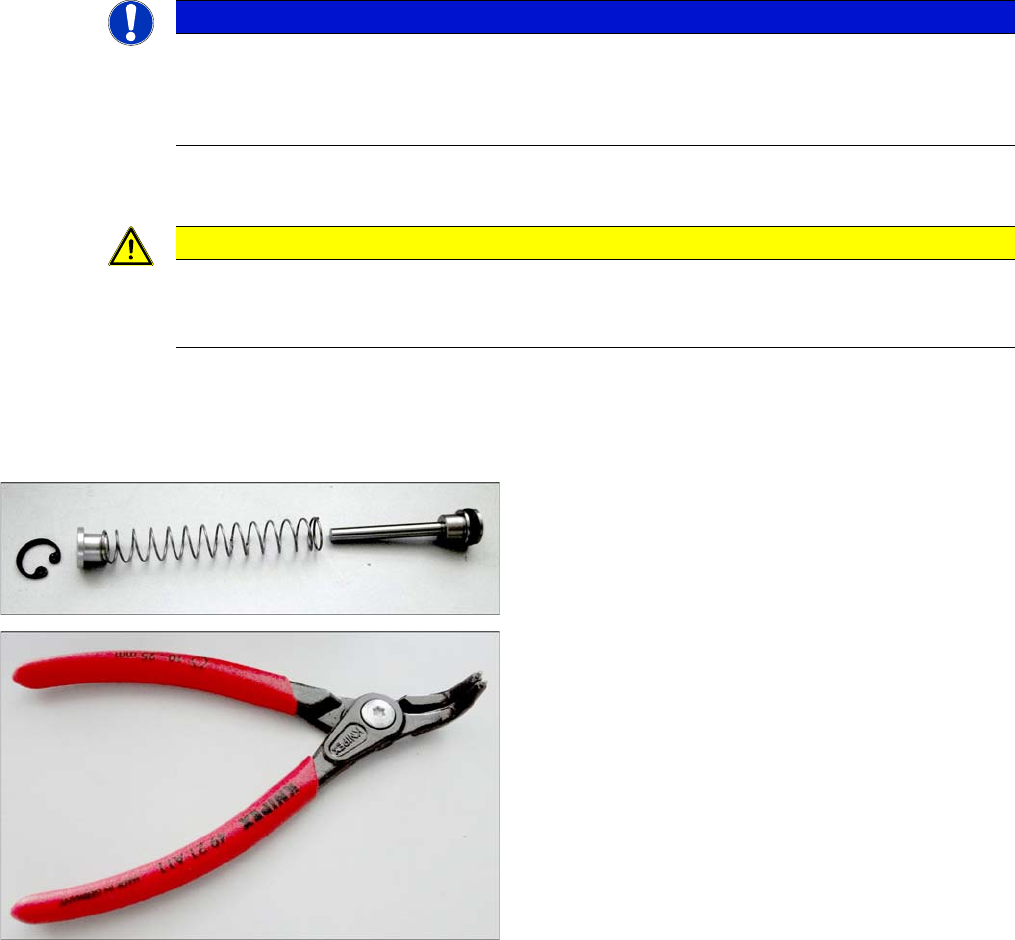

▪ ETP Förderer-Entriegelung [03088220-xx]
▪ Einsprengzange innen, abgewinkelt J01 [00365186-
xx]
