Servicearbeiten BE-Einzug 3.10.7 Steuerventil tauschen [03097252-xx] 176 Serviceanleitung SIPLACE SX4/DX4 3.10.7 3 . 1 0 . 7 S t e u e r v e n t il t a u s c h e n [ 0 3 0 9 7 2 5 2 - x x ] Steuerventil tausc hen [030972…
Servicearbeiten
3.10.6 Leergurtleitkanal komplett tauschen [03052576-xx] BE-Einzug
Serviceanleitung SIPLACE SX4/DX4 175
► Heben Sie den Leergurtleitkanal (2) vorsichtig aus dem BE-Einzug heraus (1).
Einbau
Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
► Montieren Sie die Sensoren (Reedkontakte) für den Abwurfbehälter.
► Montieren Sie den Leergurtleitkanal.
► Beachten Sie bei der Montage der Pipettenwechsler die entsprechende Montageanleitung, da die
Einbauhöhe kontrolliert werden muss.
Sehen Sie dazu auch...
3.8.1 Pipettenwechsler tauschen [ ➙ 148]
3.13.2 Rückteil des manuellen Tisches demontieren [ ➙ 197]
3.13.3 Vorderteil des manuellen Tisches demontieren [ ➙ 198]
3.13.2 Rückteil des manuellen Tisches demontieren [ ➙ 197]
3.13.3 Vorderteil des manuellen Tisches demontieren [ ➙ 198]
HINWEIS
Kabel an FCU abstecken
► Ggf. können Sie die Kabel an der FCU abstecken. So erhalten Sie etwas mehr Bewegungs-
freiheit. Notieren Sie sich in diesem Fall die Positionen, so dass Sie diese später wieder
eindeutig zuordnen können.
VORSICHT
Schneidgefahr
Unter dem Gurtleitkanal befindet sich das Schneidgerät. Dort gibt es sehr scharfe Kanten.
► Fassen Sie nicht in das Schneidgerät und sorgen Sie dafür, dass dieses nicht unbeaufsich-
tigt oder frei zugänglich bleibt.
HINWEIS
Je nach Konfiguration der Maschine sind diese Sensoren unterschiedlich montiert.
► Beachten Sie dazu die entsprechende Montageanleitung.
Servicearbeiten
BE-Einzug 3.10.7 Steuerventil tauschen [03097252-xx]
176 Serviceanleitung SIPLACE SX4/DX4
3.10.7
3.10.7 Steuerventil tauschen [03097252-xx]
Steuerventil tauschen [03097252-xx]
Teile, Hilfsmittel und Werkzeug
▪ Ventil SX4 komplett [03097252-xx]

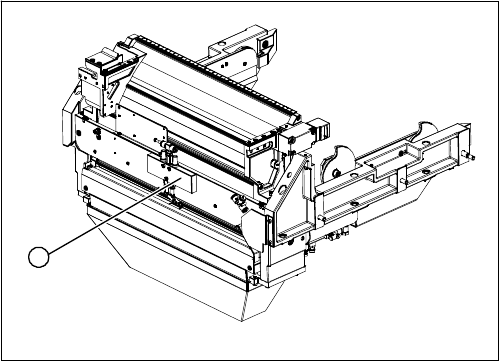

Übersicht
Ausbau
► Lösen Sie die Befestigungsschrauben des BE-Einzugs und ziehen Sie diesen etwas aus der Ma-
schine. (Siehe "3.10.1 BE-Einzug komplett tauschen [03080552-xx]" [ ➙ 167])
► Demontieren Sie das Abdeckblech über dem Ventil.
► Lösen Sie den elektrischen und den pneumatischen Anschluss am Steuerventil (1). Notieren Sie
sich ggf. deren Positionen, so dass Sie diese später wieder eindeutig zuordnen können.
► Lösen Sie die Befestigungsschrauben und entfernen Sie das Steuerventil.
Einbau
► Der Einbau erfolgt in umgekehrter Reihenfolge.
► Steuerventil
1
Servicearbeiten
3.10.8 Leitbleche tauschen BE-Einzug
Serviceanleitung SIPLACE SX4/DX4 177
3.10.8
3.10.8 Leitbleche tauschen
Leitbleche tauschen
► Lesen Sie dazu auch den entsprechenden Abschnitt in der Betriebsanleitung Ihrer Maschine.
Teile, Hilfsmittel und Werkzeug
▪ Leitblech (Die Nummer entnehmen Sie bitte dem Teilekatalog.)

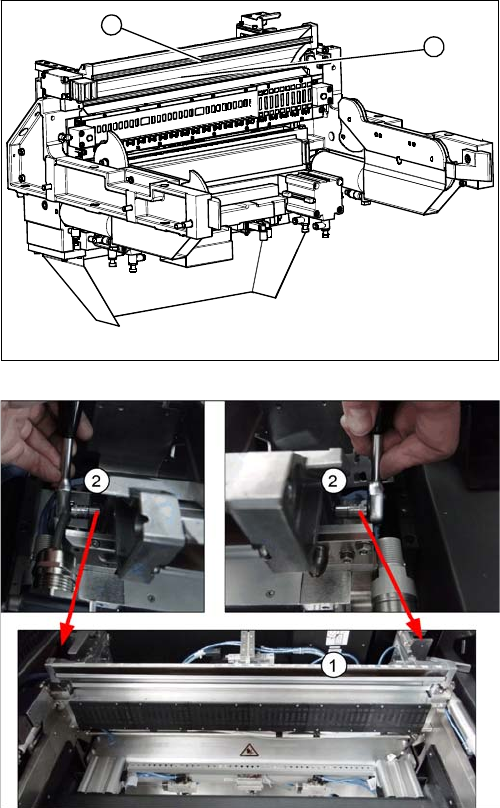

Übersicht
1. Leergurtleitkanal komplett
2. Leitbleche
1. Ableitblech
2. Befestigungsschrauben des Ableitblechs (links und
rechts)
1
2
