Servicearbeiten
BE-Einzug 3.10.8 Leitbleche tauschen
178 Serviceanleitung SIPLACE SX4/DX4
Ausbau
► Lösen Sie die beiden Befestigungsschrauben für den Leitblecheinsatz und entnehmen Sie das
Blech.
Einbau
► Der Einbau erfolgt in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
VORSICHT
Gurtleitkanal nicht zerlegen
Es darf nur der Leitblecheinsatz getauscht werden. Ein Zerlegen des Gurtleitkanals ist nicht ge-
stattet.
HINWEIS
Inneres Leitblech
Für Gurtrollen mit tiefen Bauteiltaschen kann es notwendig sein, dass Sie das innere Leitblech
entfernen müssen. Sehen Sie dazu die Betriebsanleitung Ihrer Maschine.
Alle Schrauben sind im eingebauten Zustand zugänglich. Somit können alle Bleche innerhalb
der Maschine ausgetauscht werden.
VORSICHT
Einbauhinweise
► Bauen Sie das Ableitblech am Gurtleitkanal wieder an, wenn Sie keine Bauteile > 15 mm
verwenden.
VORSICHT
Das Ableitblech sitzt etwas streng im Gurtleitkanal.
Scharfkantige Gegenstände beschädigen die Beschichtung im Gurtleitkanal, was dazu führen
kann, dass sich die Bauelementegurte an den Kanten aufstauen. Dabei besteht die Gefahr ei-
nes Kopf-Crashs.
► Verwenden Sie niemals scharfkantige Gegenstände, um das Ableitblech in Position zu
bringen.

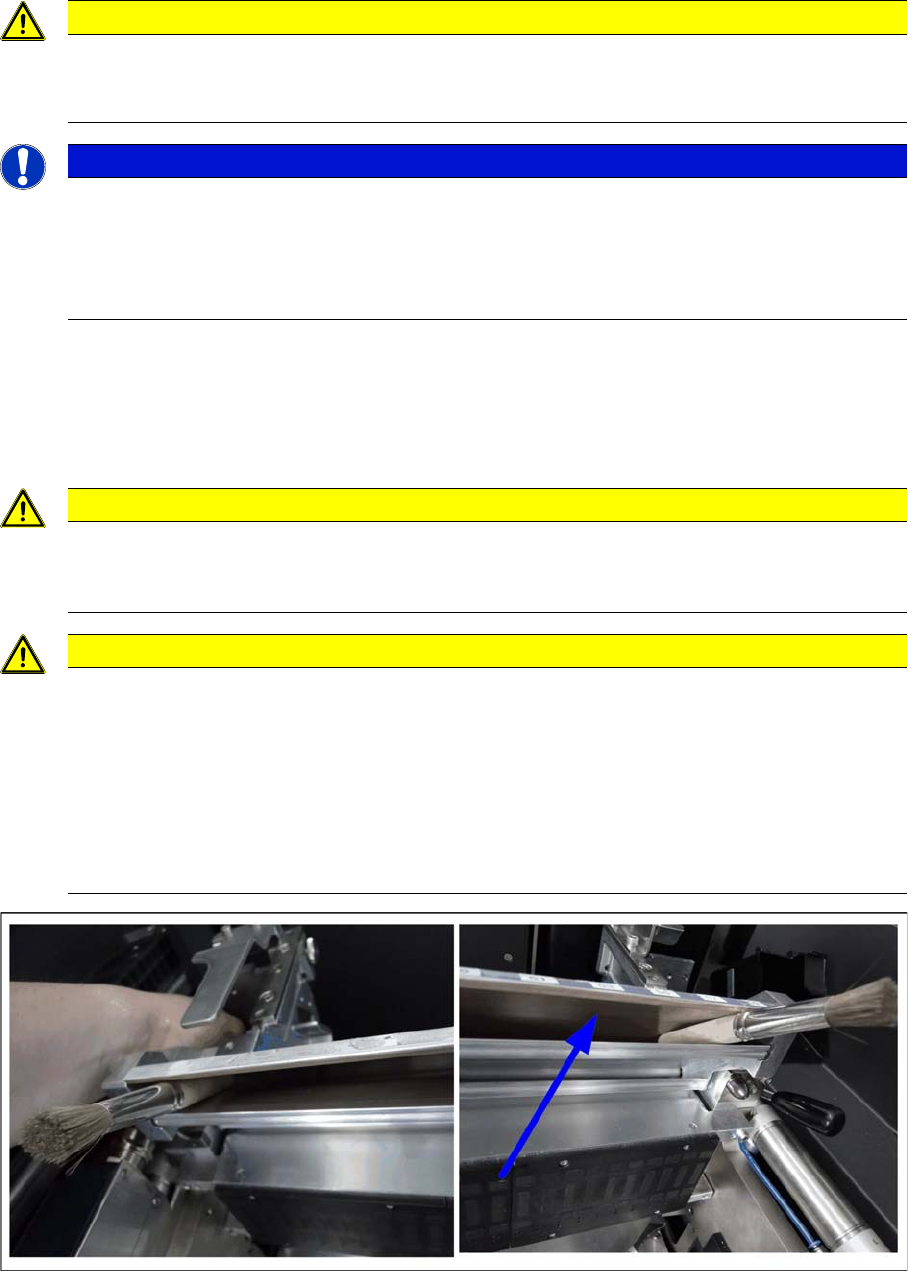

► Verwenden Sie notfalls einen Holzkeil oder, wie in der folgenden Abbildung dargestellt, ei-
nen Pinsel mit Holzgriff.
Servicearbeiten
3.10.9 Einzugsteuerung tauschen [03082077-xx] BE-Einzug
Serviceanleitung SIPLACE SX4/DX4 179
3.10.9
3.10.9 Einzugsteuerung tauschen [03082077-xx]
Einzugsteuerung tauschen [03082077-xx]
Teile, Hilfsmittel und Werkzeug
▪ Einzugssteuerung SX4 komplett [03082077-xx]
Übersicht
Ausbau
► Schalten Sie die Maschine aus und sichern Sie diese gegen Wiedereinschalten. Beachten Sie dazu
Abschnitt "1.2 Was vor Beginn der Arbeiten zu tun ist..." [ ➙ 12].
► Demontieren Sie den Pipettenwechsler über der Einzugssteuerung. (Siehe "3.8.1 Pipettenwechsler
tauschen" [ ➙ 148])
► Um die Zugänglichkeit zu verbessern kann es nötig sein den BE-Einzug zu lösen und etwas aus der
Maschine herauszuziehen. Beachten Sie dazu den Abschnitt Einbaupositionen BE-Einzug (Tisch-
positionen).
Alternativ können Sie zur Verbesserung der Zugänglichkeit auch den Oberteil der BE-Kamera ab-
nehmen.
► Lösen Sie alle elektrischen Verbindungen zur Einzugssteuerung. Markieren Sie sich ggf. deren Po-
sition, so dass Sie diese später wieder eindeutig zuordnen können.
► Lösen Sie die Befestigungsschrauben der Einzugssteuerung und nehmen Sie die Einzugssteuerung
aus der Maschine.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge.
Sehen Sie dazu auch...
3.10.1 BE-Einzug komplett tauschen [03080552-xx] [ ➙ 167]
1. Einzugssteuerung
VORSICHT
BE-Kamera
► Am Spiegel der BE-Kamera besteht Schneidgefahr.
► Achten Sie darauf die BE-Kamera nicht zu beschädigen.
Servicearbeiten
BE-Wagen X-Serie 3.11.1 Bock-/Lenkrolle tauschen [00341918-xx]
180 Serviceanleitung SIPLACE SX4/DX4
3.11
3.11 BE-Wagen X-Serie
BE-Wagen X-Serie
3.11.1
3.11.1 Bock-/Lenkrolle tauschen [00341918-xx]
Bock-/Lenkrolle tauschen [00341918-xx]
Teile, Hilfsmittel und Werkzeug
▪ Bockrolle [00341918-xx] oder
Lenkrolle [03004958-xx]
▪Zweite Person
Ein-/Ausbau
3.11.2
3.11.2 Verriegelungsklinke tauschen [03069205-xx]
Verriegelungsklinke tauschen [03069205-xx]
Teile, Hilfsmittel und Werkzeug
▪ Verriegelungsklinke einzeln [03069205-xx]
▪ Zugfeder [03010352-xx]
▪ Abdeckblech Verriegelungsleiste [03077142-xx]
VORSICHT!
Schweres Maschinenteil!
Für den Ausbau der Bock-/ Lenkrollen muss der BE-Wa-
gen auf die Seite gelegt werden. Hierfür werden zwei
Personen benötigt, da der BE-Wagen sehr schwer ist.
► Fahren Sie den BE-Wagen aus der Maschine.
► Legen Sie den BE-Wagen seitlich auf eine geeigne-
ten Unterlage.
► Lösen Sie die Befestigungsschrauben der auszutau-
schenden Bockrolle (1) bzw. der Lenkrolle (2).
► Setzen Sie die neue Bock- bzw. Lenkrollerolle ein.
► Stellen Sie den BE-Wagen wieder auf die Rollen.
1
2
HINWEIS
BE-Wagen X/SX-Serie
Für BE-Wagen der SX- und X-Serie (S) wird pro Fördererspur eine Verriegelungsklinke
benötigt.
► X-Serie (S), SX4: Fördererverriegelung [03023777-xx] mit 40 Verriegelungsklinken
(1x je BE-Wagen X-Serie (S)/SX4)
► Fördererverriegelung [03057284-xx] mit 30 Verriegelungsklinken
(1x je 30-Spur-, 2x je 60-Spur-BE-Wagen SX1/SX2)
⇨ Die Förderverriegelung kann auch komplett vom BE-Wagen demontiert und getauscht
werden.
