Servicearbeiten
3.10.9 Einzugsteuerung tauschen [03082077-xx] BE-Einzug
Serviceanleitung SIPLACE SX4/DX4 179
3.10.9
3.10.9 Einzugsteuerung tauschen [03082077-xx]
Einzugsteuerung tauschen [03082077-xx]
Teile, Hilfsmittel und Werkzeug
▪ Einzugssteuerung SX4 komplett [03082077-xx]
Übersicht
Ausbau
► Schalten Sie die Maschine aus und sichern Sie diese gegen Wiedereinschalten. Beachten Sie dazu
Abschnitt "1.2 Was vor Beginn der Arbeiten zu tun ist..." [ ➙ 12].
► Demontieren Sie den Pipettenwechsler über der Einzugssteuerung. (Siehe "3.8.1 Pipettenwechsler
tauschen" [ ➙ 148])
► Um die Zugänglichkeit zu verbessern kann es nötig sein den BE-Einzug zu lösen und etwas aus der
Maschine herauszuziehen. Beachten Sie dazu den Abschnitt Einbaupositionen BE-Einzug (Tisch-
positionen).
Alternativ können Sie zur Verbesserung der Zugänglichkeit auch den Oberteil der BE-Kamera ab-
nehmen.
► Lösen Sie alle elektrischen Verbindungen zur Einzugssteuerung. Markieren Sie sich ggf. deren Po-
sition, so dass Sie diese später wieder eindeutig zuordnen können.
► Lösen Sie die Befestigungsschrauben der Einzugssteuerung und nehmen Sie die Einzugssteuerung
aus der Maschine.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge.
Sehen Sie dazu auch...
3.10.1 BE-Einzug komplett tauschen [03080552-xx] [ ➙ 167]

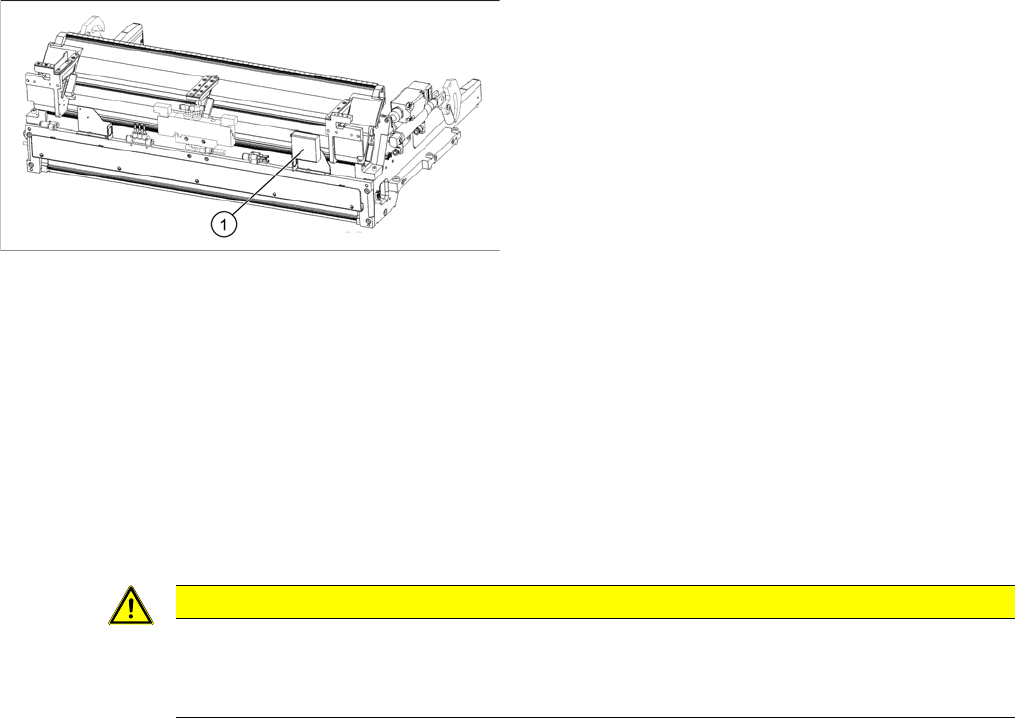

1. Einzugssteuerung
VORSICHT
BE-Kamera
► Am Spiegel der BE-Kamera besteht Schneidgefahr.
► Achten Sie darauf die BE-Kamera nicht zu beschädigen.
Servicearbeiten
BE-Wagen X-Serie 3.11.1 Bock-/Lenkrolle tauschen [00341918-xx]
180 Serviceanleitung SIPLACE SX4/DX4
3.11
3.11 BE-Wagen X-Serie
BE-Wagen X-Serie
3.11.1
3.11.1 Bock-/Lenkrolle tauschen [00341918-xx]
Bock-/Lenkrolle tauschen [00341918-xx]
Teile, Hilfsmittel und Werkzeug
▪ Bockrolle [00341918-xx] oder
Lenkrolle [03004958-xx]
▪Zweite Person
Ein-/Ausbau
3.11.2
3.11.2 Verriegelungsklinke tauschen [03069205-xx]
Verriegelungsklinke tauschen [03069205-xx]
Teile, Hilfsmittel und Werkzeug
▪ Verriegelungsklinke einzeln [03069205-xx]
▪ Zugfeder [03010352-xx]
▪ Abdeckblech Verriegelungsleiste [03077142-xx]
VORSICHT!
Schweres Maschinenteil!
Für den Ausbau der Bock-/ Lenkrollen muss der BE-Wa-
gen auf die Seite gelegt werden. Hierfür werden zwei
Personen benötigt, da der BE-Wagen sehr schwer ist.
► Fahren Sie den BE-Wagen aus der Maschine.
► Legen Sie den BE-Wagen seitlich auf eine geeigne-
ten Unterlage.

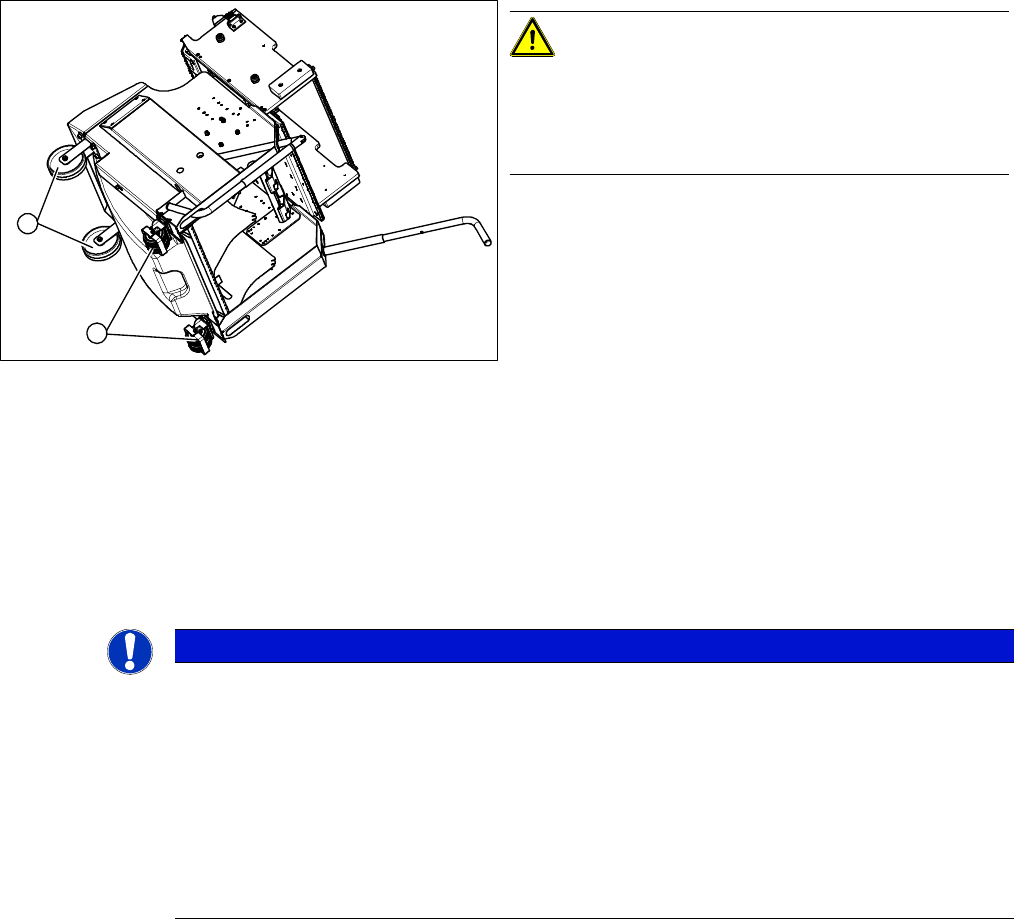

► Lösen Sie die Befestigungsschrauben der auszutau-
schenden Bockrolle (1) bzw. der Lenkrolle (2).
► Setzen Sie die neue Bock- bzw. Lenkrollerolle ein.
► Stellen Sie den BE-Wagen wieder auf die Rollen.
1
2
HINWEIS
BE-Wagen X/SX-Serie
Für BE-Wagen der SX- und X-Serie (S) wird pro Fördererspur eine Verriegelungsklinke
benötigt.
► X-Serie (S), SX4: Fördererverriegelung [03023777-xx] mit 40 Verriegelungsklinken
(1x je BE-Wagen X-Serie (S)/SX4)
► Fördererverriegelung [03057284-xx] mit 30 Verriegelungsklinken
(1x je 30-Spur-, 2x je 60-Spur-BE-Wagen SX1/SX2)
⇨ Die Förderverriegelung kann auch komplett vom BE-Wagen demontiert und getauscht
werden.
Servicearbeiten
3.11.2 Verriegelungsklinke tauschen [03069205-xx] BE-Wagen X-Serie
Serviceanleitung SIPLACE SX4/DX4 181
SXDX4 SXDX12V1 – M anueller Tisch und DX -Wagen
Übersicht
Aus-/Einbau
► Entnehmen Sie den Gurtabfallbehälter (1) und entleeren ihn.
► Setzen Sie den Gurtabfallbehälter wieder ein. Dadurch können Sie keine herabfallenden Teile ver-
lieren.
► Lösen Sie die Befestigungsschrauben der Abdeckblech-Verriegelungsleiste [03077142-xx] (2). Ver-
wenden Sie dazu einen geeigneten Kreuzschlitz-Schraubendreher, um die Schrauben nicht zu
beschädigen.
HINWEIS
Manueller Tisch, BE-Wagen DX
Bei einem manuellen Tisch bzw. BE-Wagen für die DX-Serie wird nur jede zweite Zuführspur
verriegelt.
Sollten hier zusätzliche bzw. an der falschen Stelle Verriegelungsklinken eingebaut sein, so
werden diese nicht durch die Entriegelungsleiste entriegelt und die Zuführmodule sind nicht
entnehmbar. Verwenden Sie in diesem Fall den Entriegelungshaken [03038882-xx]. (Siehe
"3.13.6.1 Bedienung des Entriegelungshakens" [ ➙ 203])
► Fördererverriegelung 40 [03082778-xx] mit 20 Verriegelungsklinken
(1x je BE-Wagen DX4)
► Fördererverriegelung 30/2-fach [03081586-xx] mit 17 Verriegelungsklinken
(1x je 30-Spur- und 2x je 60-Spur-Manuellem Tisch bzw. BE-Wagen DX1/DX2)
⇨ Die Förderverriegelung kann auch komplett vom BE-Wagen demontiert und getauscht
werden.
⇨ Beachten Sie hierzu auch den Abschnitt "3.13.5 Förderer-Verriegelung am manuellen
Tisch tauschen [03082778-xx]" [ ➙ 200].

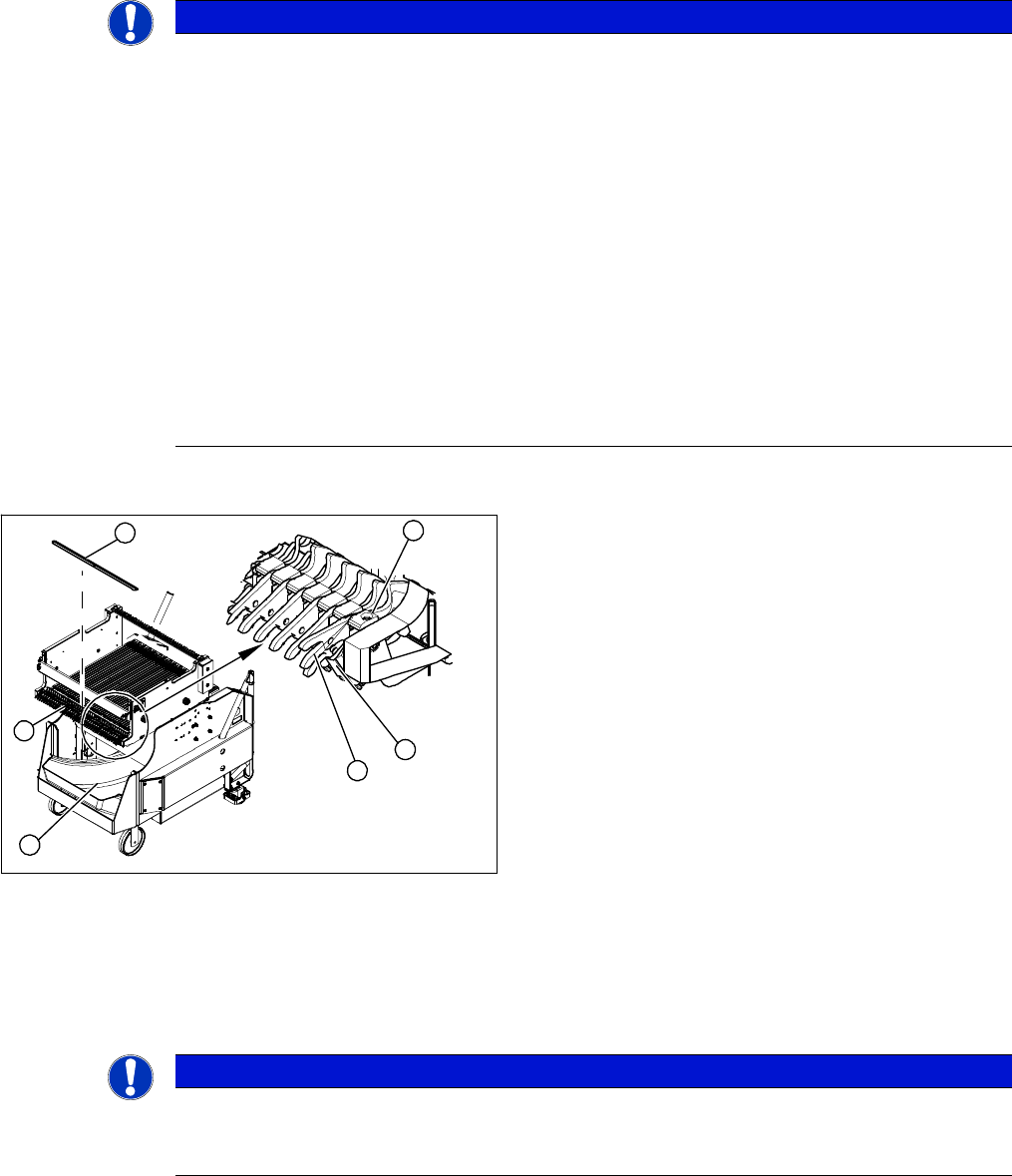

1. Abfallbehälter
2. Abdeckung
3. Lage der Förderer-Verriegelung komplett
4. Verriegelungsklinke
5. Zugfeder
6. Andruckplatte
4
6
5
1
3
2
HINWEIS
Gurtabfallbehälter
Sie können den Gurtabfallbehälter als Ablage für die Einzelteile (Zugfedern, Verriegelungsklin-
ken etc.) verwenden.
