Servicearbeiten
3.11.6 Betätiger/Schutzwinkel tauschen BE-Wagen X-Serie
Serviceanleitung SIPLACE SX4/DX4 185
3.11.6
3.11.6 Betätiger/Schutzwinkel tauschen
Betätiger/Schutzwinkel tauschen
Teile, Hilfsmittel und Werkzeug
▪ Torx-Schlüssel T20 mit Bohrung (für Schraube ISO 7380-TX mit Pin - M4)
▪ Betätiger AZ335 Schmersal [03013488-xx]
▪ Schutzwinkel: Halter und Schutz für Betätiger [03095447-xx]
Übersicht
Einbau

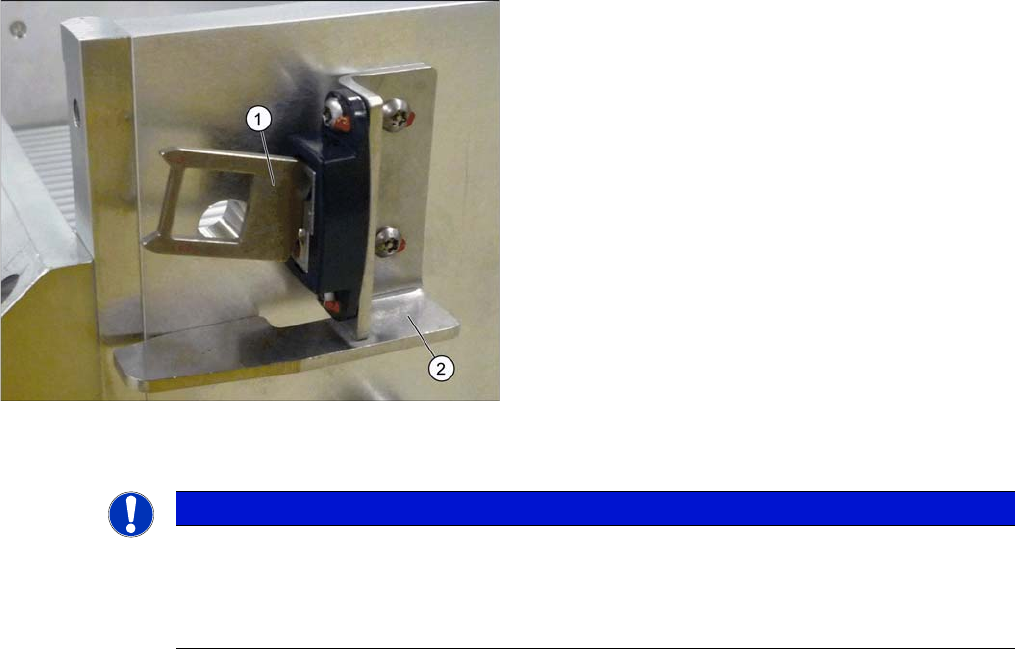

1. Betätiger
2. Schutzwinkel
HINWEIS
Einbauhinweise
► Ziehen Sie die Befestigungsschrauben des Betätigers am Schutzwinkel mit einem maxima-
len Drehmoment von 200 Ncm fest.
► Stellen Sie den Betätiger ein (siehe "5.7.1 Betätiger am BE-Wagen einstellen" [ ➙ 262]).
Servicearbeiten
Docking-Station für BE-Wagen X-Serie 3.12.1 Netzteil tauschen [03025938-xx]
186 Serviceanleitung SIPLACE SX4/DX4
3.12
3.12 Docking-Station für BE-Wagen X-Serie
Docking-Station für BE-Wagen X-Serie
3.12.1
3.12.1 Netzteil tauschen [03025938-xx]
Netzteil tauschen [03025938-xx]
Teile, Hilfsmittel und Werkzeug
▪ Wirkschaltplanmappe Ihrer Maschine
Übersicht
Aus-/Einbau
► Schließen Sie die Anschlusskabeln an und montieren Sie das neue Netzteil.
► Stecken Sie das Anschlusskabel an und schalten Sie den Ein-/Ausschalter ein.
► Stellen Sie an den Anschlussklemmen neun und zwölf die Ausgangsspannung des Netzteils auf
26,8 V (+/- 0,5 V) ein.
► Montieren Sie die Abdeckung.
1. Abdeckung
2. Leiste zur Klemmung der Abdeckung
3. Befestigungsschrauben
4. Netzteil
► Lockern Sie die vier Befestigungsschrauben (3) der
Abdeckung (1). Die Abdeckung ist mit Hilfe der
Leiste (2) geklemmt.
► Ziehen Sie die Abdeckung aus der Docking Station
heraus.
► Achten Sie darauf, dass Sie den Erdungsanschluss
nicht beschädigen.
4
3
1
3
2
GEFAHR!
Elektrische Spannung abschalten
Schalten Sie den Ein-/Ausschalter (1) aus und ziehen Sie
den Netzstecker.
► Lösen Sie die vier Befestigungsschrauben (2) des
Netzteils (3) an der Innenseite der Docking Station.
► Beschriften Sie die Anschlusskabeln und klemmen
diese an der Klemmleiste (4) ab.
4
3
1
2
Servicearbeiten
3.12.2 Feinsicherung tauschen [03033387-xx] Docking-Station für BE-Wagen X-Serie
Serviceanleitung SIPLACE SX4/DX4 187
3.12.2
3.12.2 Feinsicherung tauschen [03033387-xx]
Feinsicherung tauschen [03033387-xx]
Teile, Hilfsmittel und Werkzeug
▪ Feinsicherung [03033387-xx]
Übersicht
Feinsicherung wechseln
► Öffnen Sie die Abdeckung (1) der Feinsicherung.
► Ziehen Sie die Feinsicherung heraus.
► Setzen Sie die neue Feinsicherung ein und schließen Sie die Abdeckung (1).
► Stecken Sie das Anschlusskabel (3) an und schalten Sie den Ein-/Ausschalter (2) ein.
1. Position der Feinsicherung (T 8,0 A)
1
1. Position der Feinsicherung (T 8,0 A)
2. Ein-/Ausschalter
3. Netzanschluss-Stecker
GEFAHR!
Elektrische Spannung abschalten
Schalten Sie den Ein-/Ausschalter (2) aus und ziehen Sie
den Netzstecker (3).
1
3
2
