Servicearbeiten
3.12.8 Kopplung - Erdung und Druckluft für Bulk-Case tauschen Docking-Station für BE-Wagen X-Serie
Serviceanleitung SIPLACE SX4/DX4 193
Aus-/Einbau
Kupplungsdose für Druckluft-Kopplung einzeln tauschen
► Lösen Sie den Druckluftanschluss.
► Schrauben Sie mit einem Gabelschlüssel die Kupplungsdose aus der Halterung.
► Schrauben Sie die neue Kupplungsdose ein und schließen Sie die Druckluft an.
► Schalten Sie die Druckluft ein.
► Kontrollieren Sie am rückseitigen Druckregelventil den eingestellten Druck von 5,5 bar.
Kopplung komplett für Erdung und Druckluft tauschen
► Lösen Sie den Druckluftanschluss.
► Lösen Sie die Befestigungsschraube und entnehmen Sie die komplette Einheit.
► Montieren Sie die neue Baugruppe und schließen Sie die Druckluft an.
► Schalten Sie die Druckluft ein.
► Kontrollieren Sie am rückseitigen Druckregelventil den eingestellten Druck von 5,5 bar.

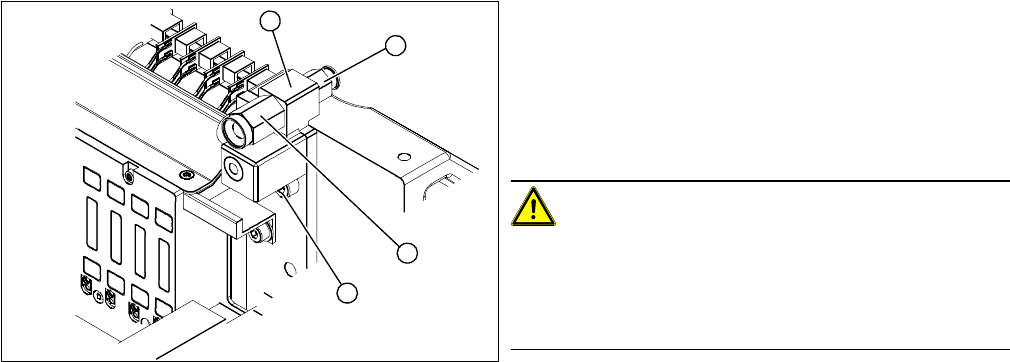

1. Befestigung der kompletten Kopplung (Erdung und
Druckluft)
2. Kupplungsdose für Druckluft-Kopplung
3. Halterung
4. Druckluftanschluss zum rückseitigen Druckregelven-
til 5,5 bar
VORSICHT!
Verletzungsgefahr durch Druckluft
Es besteht Verletzungsgefahr beim Lösen von Pneuma-
tikleitungen die unter Druck stehen.
Schalten Sie die Druckluft ab.
3
2
4
1
Servicearbeiten
Docking-Station für BE-Wagen X-Serie 3.12.9 Drucktaster für Entriegelung tauschen [00334095-xx]
194 Serviceanleitung SIPLACE SX4/DX4
3.12.9
3.12.9 Drucktaster für Entriegelung tauschen [00334095-xx]
Drucktaster für Entriegelung tauschen [00334095-xx]
Teile, Hilfsmittel und Werkzeug
▪ Drucktaster für Entriegelung [00334095-xx]
Übersicht
Aus-/Einbau
► Lockern Sie die vier Befestigungsschrauben (5) der Abdeckung (3). Die Abdeckung ist mit Hilfe der
Leiste (4) geklemmt.
► Ziehen Sie die Abdeckung (1) aus der Docking Station heraus.
► Achten Sie darauf, dass Sie den Erdungsanschluss nicht beschädigen.
► Lockern Sie die Fixierschraube am Klemmblock (6) des Drucktasters.
► Drehen Sie den Klemmblock und ziehen dieses aus der Arretierung.
► Beschriften Sie die Anschlusskabeln und klemmen diese am Klemmblock ab.
► Schließen Sie die Anschlusskabeln an den neuen Drucktaster an.
► Montieren Sie den neuen Drucktaster.
► Montieren Sie die Abdeckung.
► Stecken Sie das Anschlusskabel an und schalten Sie den Ein-/Ausschalter ein.
► Prüfen Sie die Funktion des Drucktasters, indem Sie einen Entriegelungsvorgang durchführen.

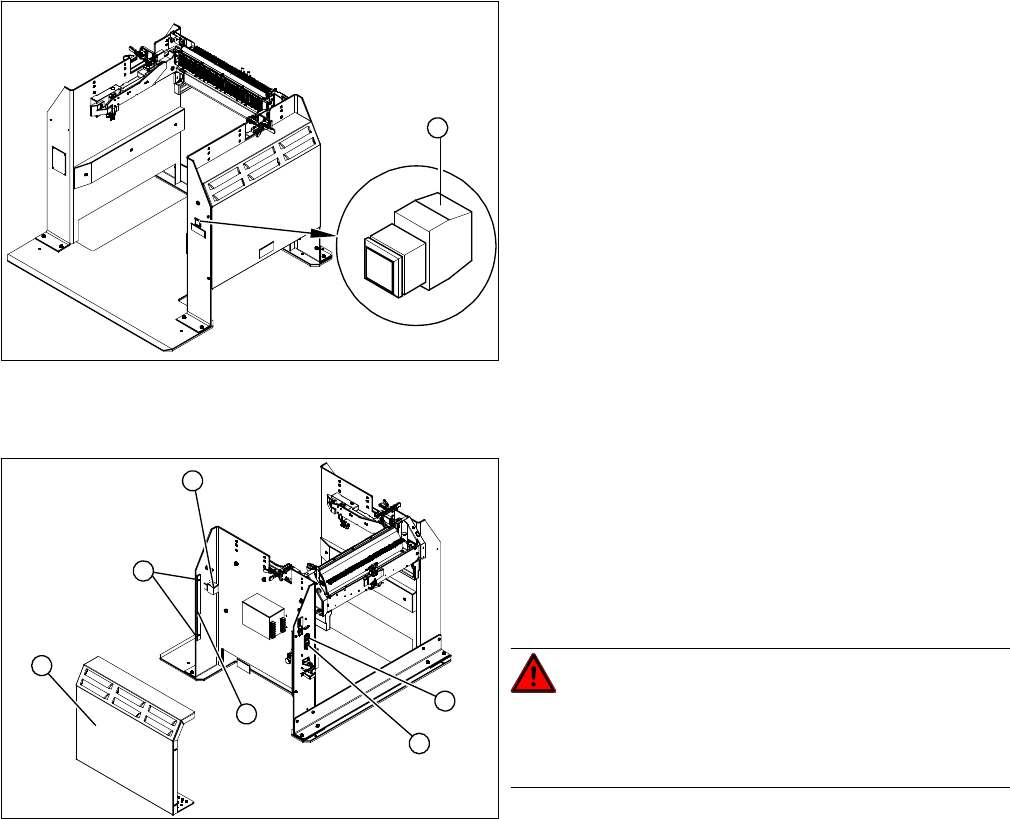

1. Drucktaster für Entriegelung
1
1. Ein-/Ausschalter
2. Netzstecker
3. Abdeckung
4. Leiste zur Klemmung der Abdeckung
5. Vier Befestigungsschrauben der Abdeckung
6. Klemmblock des Drucktasters
GEFAHR!
Elektrische Spannung abschalten
Schalten Sie den Ein-/Ausschalter (1) aus und ziehen Sie
den Netzstecker (2).
4
6
5
1
3
2
Servicearbeiten
3.12.10 Steuerventil tauschen [03003489-xx] Docking-Station für BE-Wagen X-Serie
Serviceanleitung SIPLACE SX4/DX4 195
3.12.10
3.12.10 Steuerventil tauschen [03003489-xx]
Steuerventil tauschen [03003489-xx]
Teile, Hilfsmittel und Werkzeug
▪ Steuerventil [03003489-xx]
Aus-/Einbau

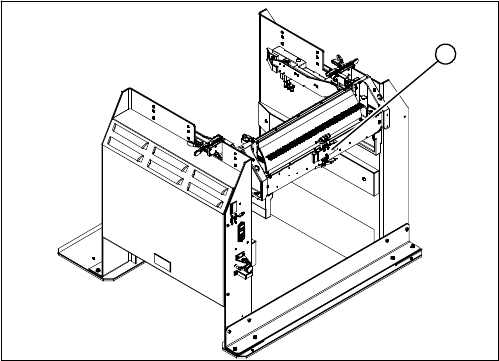

► Lösen Sie den elektrischen und den pneumatischen
Anschluss am Steuerventil (1).
► Lösen Sie die Befestigungsschrauben und entfernen
Sie das Steuerventil.
► Montieren Sie das neue Steuerventil.
► Stellen Sie die elektrischen und pneumatischen
Anschlüsse wieder her.
1
