Manueller Tisch (DX4) 3.13.4 Verriegelungsklinke tauschen [03069205-xx]
200 Serviceanleitung SIPLACE SX4/DX4
3.13.4
3.13.4 Verriegelungsklinke tauschen [03069205-xx]
Verriegelungsklinke tauschen [03069205-xx]
Teile, Hilfsmittel und Werkzeug
▪ Verriegelungsklinke einzeln [03069205-xx]
▪ Zugfeder [03010352-xx]
▪ Abdeckblech Verriegelungsleiste [03077142-xx]
Aus-/Einbau
► Demontieren Sie das Vorder- und das Rückteil.
► Die weitere Vorgehensweise ist analog zum BE-Wagen. Lesen Sie dazu bitte Abschnitt "3.11.2 Ver-
riegelungsklinke tauschen [03069205-xx]" [ ➙ 180].
Sehen Sie dazu auch...
3.13.6.1 Bedienung des Entriegelungshakens [ ➙ 203]
3.13.5 Förderer-Verriegelung am manuellen Tisch tauschen [03082778-xx] [ ➙ 200]
3.13.5
3.13.5 Förderer-Verriegelung am manuellen Tisch tauschen [03082778-xx]
Förderer-Verriegelung am manuellen Tisch tauschen [03082778-xx]
Beachten Sie hierzu auch den Abschnitt "3.11.2 Verriegelungsklinke tauschen [03069205-xx]" [ ➙ 180].
Teile, Hilfsmittel und Werkzeug
Wählen Sie das passende Ersatzteil:
▪ Gummihammer
Übersicht
Maschinentyp Bezeichnung Art.-Nr.
X-Serie S Fördererverriegelung/X-Serie (1x) 03023777-xx
SX1/SX2, DX1/DX2 Fördererverriegelung 30/2-fach
(1x je 30-Spur-manuellem Tisch oder BE-Wagen)
(2x je 60-Spur-manuellem Tisch oder BE-Wagen)
03081586-xx
DX4 Fördererverriegelung 40-fach
(1x je manuellem Tisch oder BE-Wagen)
03082778-xx

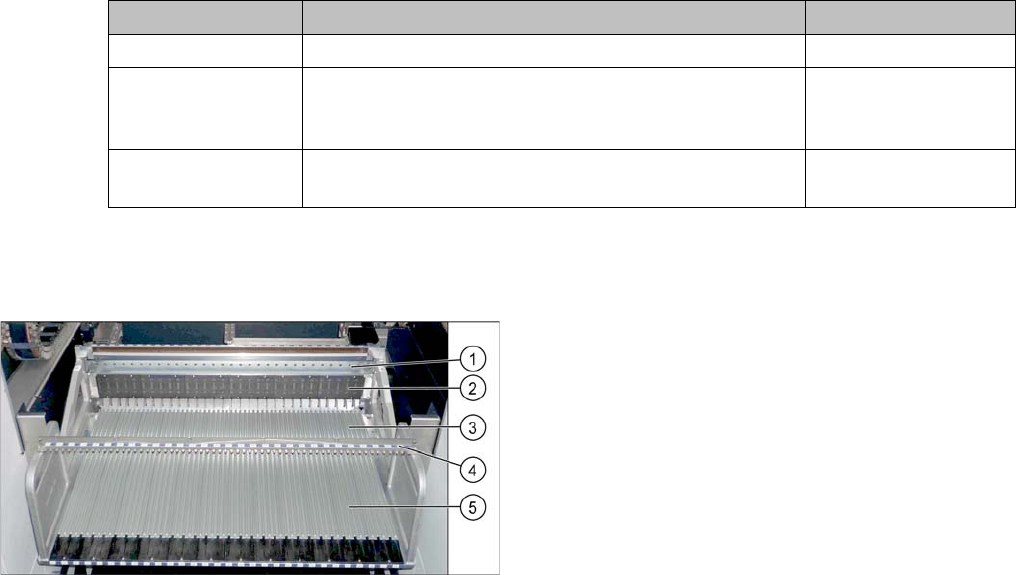

Manueller Tisch (am Beispiel DX1/DX2)
1. Zentrierleiste
2. FCU
3. Vorderteil mit Förderer-Verriegelung (mit Verriege-
lungsklinken)
4. Fixierleiste
5. Rückteil
Servicearbeiten
3.13.6 Feeder-Control-Unit (FCU) tauschen Manueller Tisch (DX4)
Serviceanleitung SIPLACE SX4/DX4 201
Ausbau
► Der weitere Aus- und Einbau der Förderer-Verriegelung erfolgt analog zum Vorderteil des manuellen
Tisches. Lesen Sie dazu den Abschnitt "3.13.3 Vorderteil des manuellen Tisches demontieren"
[ ➙ 198].
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge.
Sehen Sie dazu auch...
3.13.2 Rückteil des manuellen Tisches demontieren [ ➙ 197]
3.13.6
3.13.6 Feeder-Control-Unit (FCU) tauschen
Feeder-Control-Unit (FCU) tauschen
Teile, Hilfsmittel und Werkzeug
Wählen Sie das passende Ersatzteil:
▪ Gummihammer
Wenn sich am selben Stellplatz ein WPC befindet, dann
führen Sie zusätzlich die folgenden beiden Schritte aus:

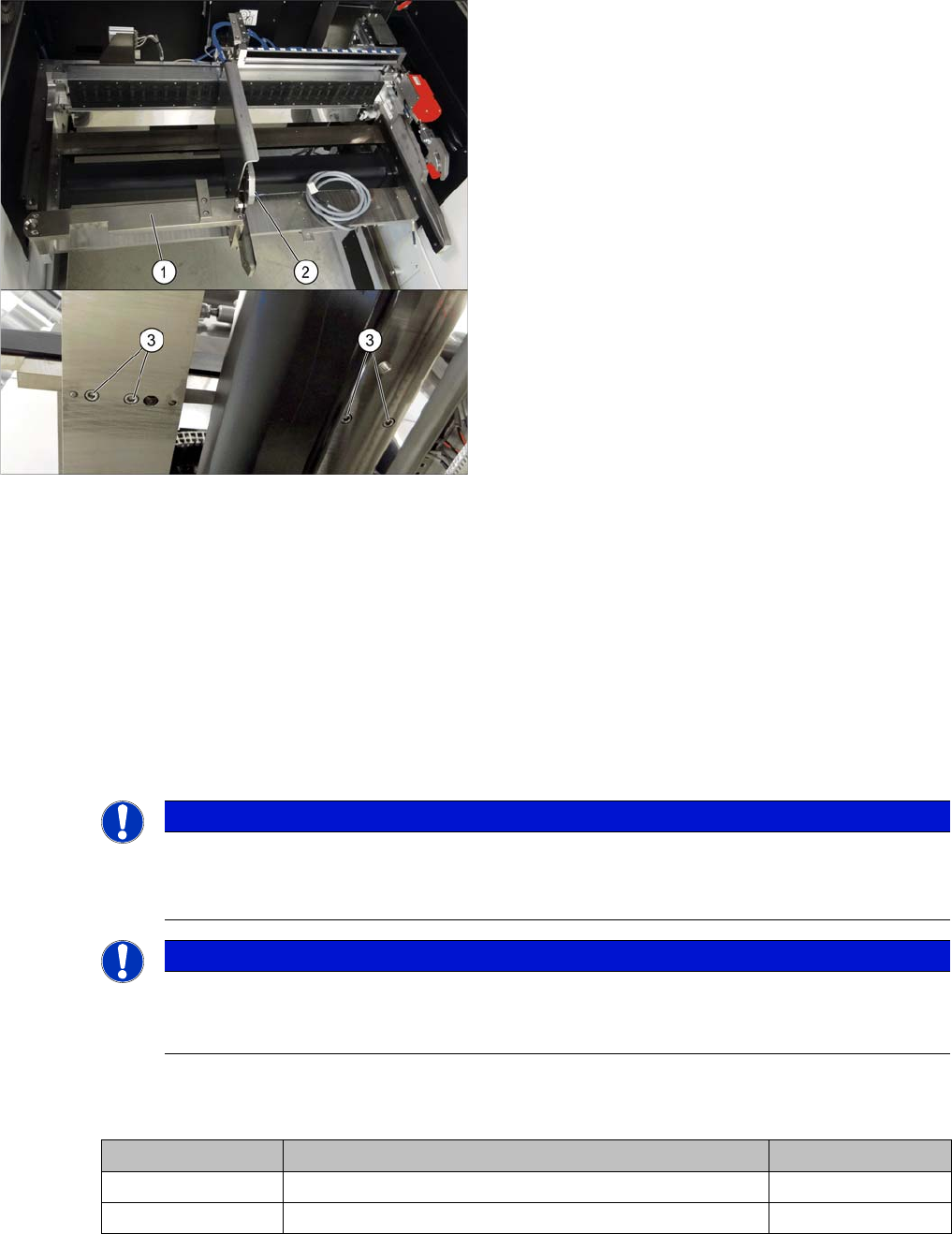

► Demontieren Sie die WPC-Andockleiste (1).
► Demontieren Sie die linke Seite des
Einzugsmechanismus (2). Lösen Sie dazu die
4 Befestigungsschrauben (3) an der Unterseite und
die 2 Befestigungsschrauben oben am Gurtleitkanal.
HINWEIS
Es kann nur jeder zweite Stellplatz belegt werden
Wir empfehlen den Einsatz von 2x8 mm-Feedern.
Werden einfache 8-mm-Förderer verwendet, dann bleibt der danebenliegende Stellplatz frei.
HINWEIS
Feeder entnehmen
Beachten Sie dazu auch den Abschnitt "3.13.6.1 Bedienung des Entriegelungshakens"
[ ➙ 203].
Maschinentyp Bezeichnung Art.-Nr.
DX4 FCU 03082687-xx
DX1/DX2 FCU 03082605-xx
Servicearbeiten
Manueller Tisch (DX4) 3.13.6 Feeder-Control-Unit (FCU) tauschen
202 Serviceanleitung SIPLACE SX4/DX4
Übersicht
Ausbau
► Demontieren Sie den Rückteil des manuellen Tisches (siehe "3.13.2 Rückteil des manuellen Tisches
demontieren" [ ➙ 197]).
► Demontieren Sie das Vorderteil des manuellen Tisches (siehe "3.13.3 Vorderteil des manuellen Ti-
sches demontieren" [ ➙ 198]).
► Demontieren Sie die Fördererentriegelung und die FCU (siehe Abschnitt "BE-Einzug").
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge.
Sehen Sie dazu auch...
3.10 BE-Einzug [ ➙ 167]
3.10.3 Förderer-Entriegelung 40-fach tauschen [03011582-xx] [ ➙ 170]
3.10.2 Feeder-Control-Unit (FCU) tauschen [03059623-xx] [ ➙ 169]
Manueller Tisch (am Beispiel DX1/DX2)
1. Zentrierleiste
2. FCU
3. Vorderteil
4. Fixierleiste
5. Rückteil
Wenn sich am selben Stellplatz ein WPC befindet, dann
führen Sie zusätzlich die folgenden beiden Schritte aus:
► Demontieren Sie die WPC-Andockleiste (1).
► Demontieren Sie die linke Seite des
Einzugsmechanismus (2). Lösen Sie dazu die
4 Befestigungsschrauben (3) an der Unterseite und
die 2 Befestigungsschrauben oben am Gurtleitkanal.
