Servicearbeiten
Vakuumpumpe 3.14.5 Entstörmodul in der Anschlusseinheit tauschen [03097216-xx]
212 Serviceanleitung SIPLACE SX4/DX4
3.14.5
3.14.5 Entstörmodul in der Anschlusseinheit tauschen [03097216-xx]
Entstörmodul in der Anschlusseinheit tauschen [03097216-xx]
Teile, Hilfsmittel und Werkzeug
▪ EMV Entstörmodul RC 3x400V 575VAC 4kW [03097216-xx]
Übersicht
Ausbau
Das Entstörmodul ist in der Anschlusseinheit eingebaut. Die Anschlusseinheit befindet sich unten im
Maschinenständer an Stellplatz 2.
► Lesen Sie dazu den Abschnitt "3.14.3 Anschlusseinheit tauschen " [ ➙ 210].
Einbau
► Beachten Sie beim Einbau folgende Hinweise:
Sehen Sie dazu auch...
1.2 Was vor Beginn der Arbeiten zu tun ist... [ ➙ 12]

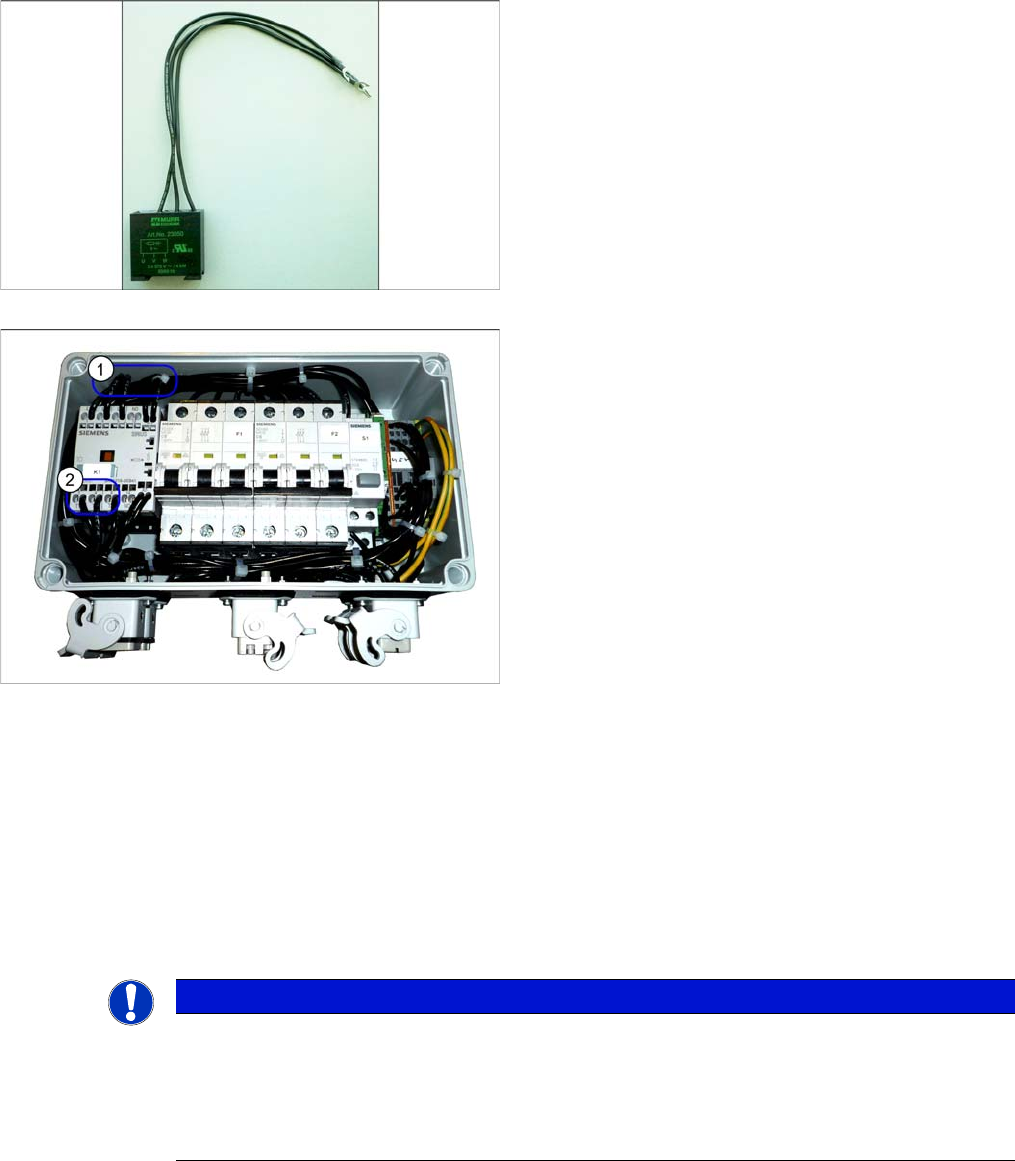

Entstörmodul
Anschlusseinheit
1. Einbauort des Entstörmoduls
2. Das Entstörmodul wird an den Klemmen 2, 4 und 6
angeschlossen.
HINWEIS
Einbauhinweise
► Schneiden Sie die Kabelschuhe ab und entfernen Sie am Ende des Kabels ca. 1 cm der
Isolierung.
► Entriegeln Sie die Klemmen (z.B. mit einem Schraubenzieher) und stecken Sie je ein Kabel
in die Klemmen 2, 4 und 6.
Servicearbeiten
3.14.6 Leitungsschutzschalter in der Anschlusseinheit tauschen [03079445-xx] Vakuumpumpe
Serviceanleitung SIPLACE SX4/DX4 213
3.14.6
3.14.6 Leitungsschutzschalter in der Anschlusseinheit tauschen [03079445-xx]
Leitungsschutzschalter in der Anschlusseinheit tauschen [03079445-xx]
Teile, Hilfsmittel und Werkzeug
▪ Leitungsschutzschalter 5SY6 3pol 6A C [03079445-xx]
Ein-/Ausbau
Der Leitungsschutzschalter ist in der Anschlusseinheit eingebaut. Die Anschlusseinheit befindet sich un-
ten im Maschinenständer an Stellplatz 2.
► Lesen Sie dazu den Abschnitt "3.14.3 Anschlusseinheit tauschen " [ ➙ 210].
Sehen Sie dazu auch...
1.2 Was vor Beginn der Arbeiten zu tun ist... [ ➙ 12]
3.14.7
3.14.7 Taster in der Anschlusseinheit tauschen [03072025-xx]
Taster in der Anschlusseinheit tauschen [03072025-xx]
Teile, Hilfsmittel und Werkzeug
▪ Taster 5TE4 800 [03072025-xx]
Ein-/Ausbau
Der Taster ist in der Anschlusseinheit eingebaut. Die Anschlusseinheit befindet sich unten im
Maschinenständer an Stellplatz 2.
► Lesen Sie dazu den Abschnitt "3.14.3 Anschlusseinheit tauschen " [ ➙ 210].
Sehen Sie dazu auch...
1.2 Was vor Beginn der Arbeiten zu tun ist... [ ➙ 12]
3.14.8
3.14.8 Relaisklemme in der Anschlusseinheit tauschen [03086538-xx]
Relaisklemme in der Anschlusseinheit tauschen [03086538-xx]
Teile, Hilfsmittel und Werkzeug
▪ Relaisklemme DEK-REL-G24/21 24VDC 1 Wech [03086538-xx]
Ein-/Ausbau
Die Relaisklemme ist in der Anschlusseinheit eingebaut. Die Anschlusseinheit befindet sich unten im
Maschinenständer an Stellplatz 2.
► Lesen Sie dazu den Abschnitt "3.14.3 Anschlusseinheit tauschen " [ ➙ 210].
Sehen Sie dazu auch...
1.2 Was vor Beginn der Arbeiten zu tun ist... [ ➙ 12]
3.14.9
3.14.9 Diodenklemme in der Anschlusseinheit tauschen [03006763-xx]
Diodenklemme in der Anschlusseinheit tauschen [03006763-xx]
Teile, Hilfsmittel und Werkzeug
▪ Diodenklemme 2,5qmm gy 4L. mit 1N4007 [03006763-xx]
Ein-/Ausbau
Die Diodenklemme ist in der Anschlusseinheit eingebaut. Die Anschlusseinheit befindet sich unten im
Maschinenständer an Stellplatz 2.
► Lesen Sie dazu den Abschnitt "3.14.3 Anschlusseinheit tauschen " [ ➙ 210].
Sehen Sie dazu auch...
1.2 Was vor Beginn der Arbeiten zu tun ist... [ ➙ 12]
Servicearbeiten
Vakuumpumpe 3.14.9 Diodenklemme in der Anschlusseinheit tauschen [03006763-xx]
