00196712-02_SM_SX4DX4_Kunde_de - 第214页
Servicearbeiten Vakuumpumpe 3.14.9 Diodenklemme in der Anschlusseinheit tauschen [03006763-xx] 214 Serviceanleitung SIPLACE SX4/DX4
Servicearbeiten
3.14.6 Leitungsschutzschalter in der Anschlusseinheit tauschen [03079445-xx] Vakuumpumpe
Serviceanleitung SIPLACE SX4/DX4 213
3.14.6
3.14.6 Leitungsschutzschalter in der Anschlusseinheit tauschen [03079445-xx]
Leitungsschutzschalter in der Anschlusseinheit tauschen [03079445-xx]
Teile, Hilfsmittel und Werkzeug
▪ Leitungsschutzschalter 5SY6 3pol 6A C [03079445-xx]
Ein-/Ausbau
Der Leitungsschutzschalter ist in der Anschlusseinheit eingebaut. Die Anschlusseinheit befindet sich un-
ten im Maschinenständer an Stellplatz 2.
► Lesen Sie dazu den Abschnitt "3.14.3 Anschlusseinheit tauschen " [ ➙ 210].
Sehen Sie dazu auch...
1.2 Was vor Beginn der Arbeiten zu tun ist... [ ➙ 12]
3.14.7
3.14.7 Taster in der Anschlusseinheit tauschen [03072025-xx]
Taster in der Anschlusseinheit tauschen [03072025-xx]
Teile, Hilfsmittel und Werkzeug
▪ Taster 5TE4 800 [03072025-xx]
Ein-/Ausbau
Der Taster ist in der Anschlusseinheit eingebaut. Die Anschlusseinheit befindet sich unten im
Maschinenständer an Stellplatz 2.
► Lesen Sie dazu den Abschnitt "3.14.3 Anschlusseinheit tauschen " [ ➙ 210].
Sehen Sie dazu auch...
1.2 Was vor Beginn der Arbeiten zu tun ist... [ ➙ 12]
3.14.8
3.14.8 Relaisklemme in der Anschlusseinheit tauschen [03086538-xx]
Relaisklemme in der Anschlusseinheit tauschen [03086538-xx]
Teile, Hilfsmittel und Werkzeug
▪ Relaisklemme DEK-REL-G24/21 24VDC 1 Wech [03086538-xx]
Ein-/Ausbau
Die Relaisklemme ist in der Anschlusseinheit eingebaut. Die Anschlusseinheit befindet sich unten im
Maschinenständer an Stellplatz 2.
► Lesen Sie dazu den Abschnitt "3.14.3 Anschlusseinheit tauschen " [ ➙ 210].
Sehen Sie dazu auch...
1.2 Was vor Beginn der Arbeiten zu tun ist... [ ➙ 12]
3.14.9
3.14.9 Diodenklemme in der Anschlusseinheit tauschen [03006763-xx]
Diodenklemme in der Anschlusseinheit tauschen [03006763-xx]
Teile, Hilfsmittel und Werkzeug
▪ Diodenklemme 2,5qmm gy 4L. mit 1N4007 [03006763-xx]
Ein-/Ausbau
Die Diodenklemme ist in der Anschlusseinheit eingebaut. Die Anschlusseinheit befindet sich unten im
Maschinenständer an Stellplatz 2.
► Lesen Sie dazu den Abschnitt "3.14.3 Anschlusseinheit tauschen " [ ➙ 210].
Sehen Sie dazu auch...
1.2 Was vor Beginn der Arbeiten zu tun ist... [ ➙ 12]
Servicearbeiten
Vakuumpumpe 3.14.9 Diodenklemme in der Anschlusseinheit tauschen [03006763-xx]
214 Serviceanleitung SIPLACE SX4/DX4
Messmittel und Werkzeuge
Kalibrierteil [03010565-xx]
Serviceanleitung SIPLACE SX4/DX4 215
4
4 Messmittel und Werkzeuge
Messmittel und Werkzeuge
4.1

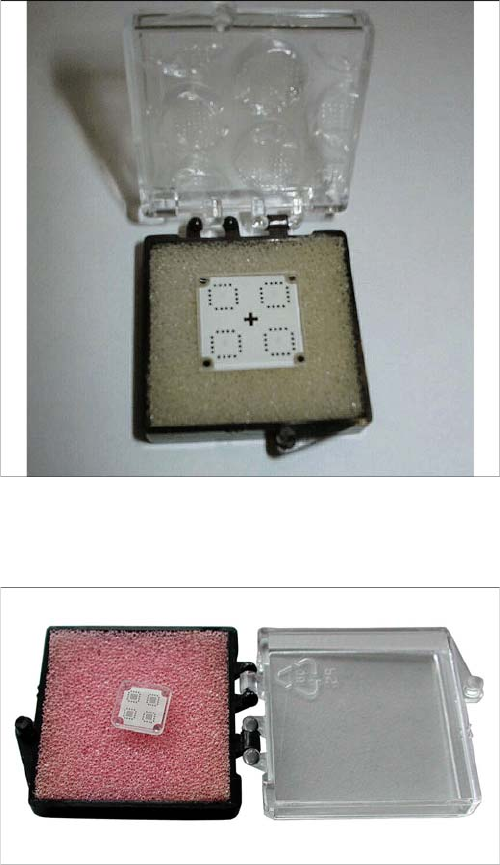

4.1 Kalibrierteil [03010565-xx]
Kalibrierteil [03010565-xx]
4.2
4.2 Kalibrierteil [03034148-xx]
Kalibrierteil [03034148-xx]
Einsatz:
Das Kalibrierteil [03010565-xx] wird zur Kalibrierung von
DLM-, CPP-, P&P-Köpfen, TwinHead und LP-Kamera
verwendet.
Einsatz:
Diese Kalibrierteil kommt für folgende Bestückköpfe zum
Einsatz:
▪ C&P20
▪ C&P20 A
▪ C&P20 M
▪ C&P20 P
▪ CPP (nur an der X4i S ohne stationäre Kamera)
