Einstellarbeiten
5.1.1 Einstellung der Maschinenhauben Einstellungen an der Grundmaschine
Serviceanleitung SIPLACE SX4/DX4 225
5.1.1.2
5.1.1.2 Einstellung des Haubenschalters
Einstellung des Haubenschalters

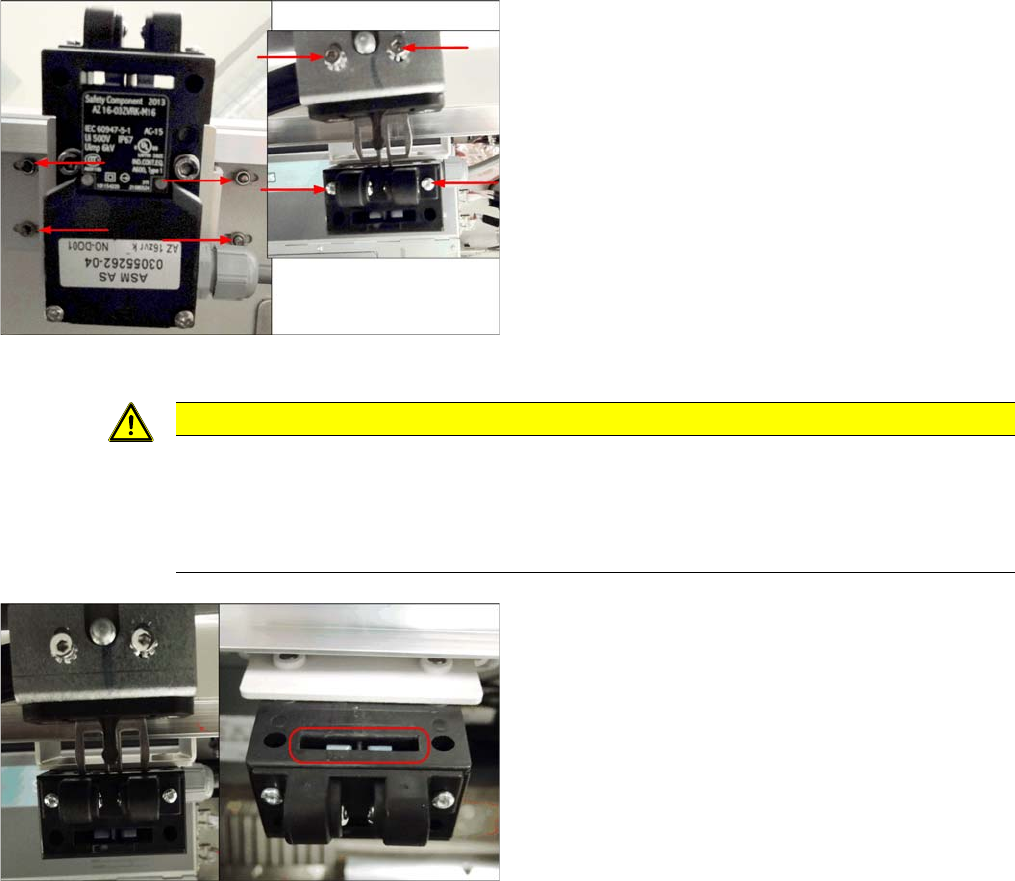

Haubenschalter (am Beispiel SX2)
Haubenschalter [03055262-xx]
► Lösen Sie die Schrauben vom Haubenschalter, der
Zentrierung und des Betätigers, so dass die Baugrup-
pen leicht verschoben werden können.
VORSICHT
Schrauben am Betätiger
Um Missbrauch zu vermeiden (z. B. Außerkraftsetzung der Schutzeinrichtungen) wurden mit
Inkrafttreten der Maschinenrichtlinie DIN EN 1088 (2009) die Schrauben des Betätigers und der
Maschinenschutzschalter durch Torxschrauben mit Stift ersetzt. Ein entsprechender Werk-
zeugsatz darf ausschließlich für Reparaturen verwendet werden.
Haubenschalter (am Beispiel SX2)
► Schließen Sie die Haube soweit, dass der Betätiger
knapp über dem Schalter steht. Richten Sie beide so
zueinander aus, dass der Metallbügel parallel zur
Öffnung im Schalter steht. Der Metallbügel darf nicht
am Haubenschalter schleifen.
► Ziehen Sie in dieser Stellung die Schrauben des Hau-
benschalters fest.
Einstellarbeiten
Einstellungen an der Grundmaschine 5.1.1 Einstellung der Maschinenhauben
226 Serviceanleitung SIPLACE SX4/DX4
5.1.1.3
5.1.1.3 Einstellung der Haubenschalter-Zentrierung
Einstellung der Haubenschalter-Zentrierung
5.1.1.4
5.1.1.4 Einstellung der Betätiger
Einstellung der Betätiger

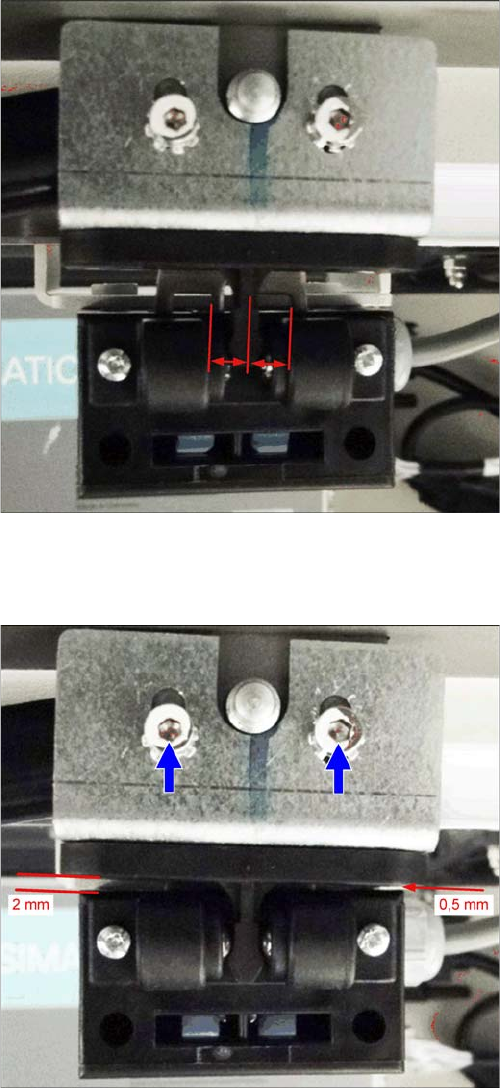

Haubenschalter (am Beispiel SX2)
► Schließen Sie die Haube ein Stück weiter bis die
Kunststoffzentrierung des Betätigers an der Zentrie-
rung des Haubenschalters ansteht. Diese beiden
müssen mittig zueinander stehen.
► Ziehen Sie die Schrauben für die Zentrierung am
Haubenschalter fest.
Einstellung (am Beispiel SX2)
Betätigungsbügel B1-2053 f. AZ15/16 [00321649-xx]
► Schließen Sie die Haube vollständig.
► Stellen Sie nun den Betätiger so ein, dass dieser zur
Maschinenmitte um ca. 2 mm nach oben steht und
ziehen Sie die Schrauben an.
Einstellarbeiten
5.1.1 Einstellung der Maschinenhauben Einstellungen an der Grundmaschine
Serviceanleitung SIPLACE SX4/DX4 227
5.1.1.5
5.1.1.5 Einstellung des Anschlag unten
Einstellung des Anschlag unten
► Kontrollieren Sie die Einstellungen indem Sie die Haube mehrfach öffnen und vorsichtig schließen:
▪ Der Metallbügel steht parallel zur Öffnung und schleift nicht am Schalter.
▪ Die Kunststoffzentrierung steht mittig zur Zentrierung und schleift nicht am Schalter.
▪ Es ist beim Öffnen der Haube kein Widerstand der Hauben-Rollen in den Führungsschienen
spürbar.
▪ Kurz vor der unteren Hauben-Stellung ist außer dem Einrasten der Zentrierung und dem hörbaren
Einrasten des Metallbügels in den Haubenschalter kein Widerstand zu spüren.
▪ Die Haube lässt sich komplett schließen, so dass die Klapphaube oben glatt mit den seitlichen Ver-
kleidungen abschließt.

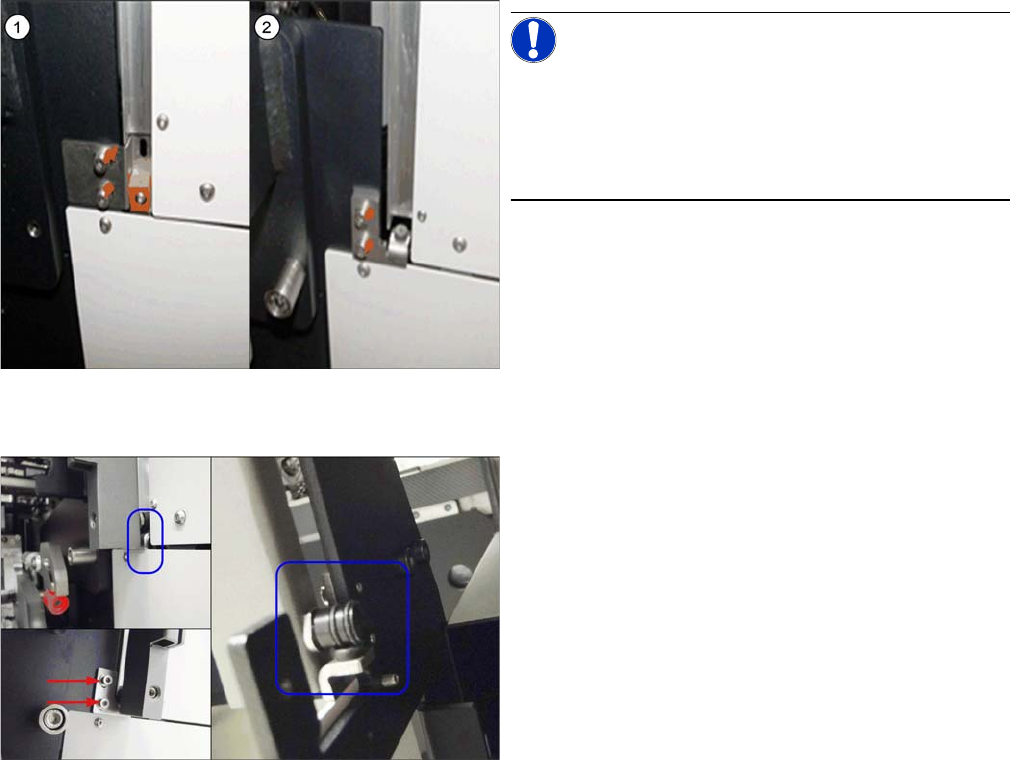

Anschlag unten (am Beispiel SX2)
HINWEIS!
Es gibt zwei Varianten des unteren Anschlags. Diese
sind nicht gegeneinander tauschbar. Beim Austausch
dieser beiden Varianten müssen zusätzlich die
Portalwechseltüren und die Führungen getauscht wer-
den.
1. Variante 1:
2x Puffer Haubenfuehrung [03075364-xx]
1x DIN EN ISO7380-M3 x 25-A2-70 [03045198-xx]
1x DIN985 - M3 - A2-70 [00328897-xx]
2. Variante 2:
Anschlag rechts [03086295-02]
Anschlag links [03086313-02]
Puffer mit Zapfen, Typ-Nr. 1284 [03072728-01]
Führungsrollen (am Beispiel SX2)
► Stellen Sie nun den unteren Anschlag für die
Führungsrollen so ein, dass der Betätiger das
Gehäuse vom Schalter nicht berührt und die obere
Haube parallel zur seitlichen Maschinenverkleidung
steht. Der Gummi am unteren Anschlag muss an der
Rolle anliegen, ohne dass die Haube wieder nach
oben gedrückt wird. Dieses muss für beide Seiten
eingestellt werden.
