Einstellarbeiten Einstellungen an der Grundmaschine 5.1.1 Einstellung der Maschin enha uben 228 Serviceanleitung SIPLACE SX4/DX4 5.1.1.6 5 . 1 . 1 . 6 E in s t e llu n g d e r H a u b e n - R o lle n Einstellung der Haub…
Einstellarbeiten
5.1.1 Einstellung der Maschinenhauben Einstellungen an der Grundmaschine
Serviceanleitung SIPLACE SX4/DX4 227
5.1.1.5
5.1.1.5 Einstellung des Anschlag unten
Einstellung des Anschlag unten
► Kontrollieren Sie die Einstellungen indem Sie die Haube mehrfach öffnen und vorsichtig schließen:
▪ Der Metallbügel steht parallel zur Öffnung und schleift nicht am Schalter.
▪ Die Kunststoffzentrierung steht mittig zur Zentrierung und schleift nicht am Schalter.
▪ Es ist beim Öffnen der Haube kein Widerstand der Hauben-Rollen in den Führungsschienen
spürbar.
▪ Kurz vor der unteren Hauben-Stellung ist außer dem Einrasten der Zentrierung und dem hörbaren
Einrasten des Metallbügels in den Haubenschalter kein Widerstand zu spüren.
▪ Die Haube lässt sich komplett schließen, so dass die Klapphaube oben glatt mit den seitlichen Ver-
kleidungen abschließt.
Anschlag unten (am Beispiel SX2)
HINWEIS!
Es gibt zwei Varianten des unteren Anschlags. Diese
sind nicht gegeneinander tauschbar. Beim Austausch
dieser beiden Varianten müssen zusätzlich die
Portalwechseltüren und die Führungen getauscht wer-
den.
1. Variante 1:
2x Puffer Haubenfuehrung [03075364-xx]
1x DIN EN ISO7380-M3 x 25-A2-70 [03045198-xx]
1x DIN985 - M3 - A2-70 [00328897-xx]
2. Variante 2:
Anschlag rechts [03086295-02]
Anschlag links [03086313-02]
Puffer mit Zapfen, Typ-Nr. 1284 [03072728-01]
Führungsrollen (am Beispiel SX2)
► Stellen Sie nun den unteren Anschlag für die
Führungsrollen so ein, dass der Betätiger das
Gehäuse vom Schalter nicht berührt und die obere
Haube parallel zur seitlichen Maschinenverkleidung
steht. Der Gummi am unteren Anschlag muss an der
Rolle anliegen, ohne dass die Haube wieder nach
oben gedrückt wird. Dieses muss für beide Seiten
eingestellt werden.
Einstellarbeiten
Einstellungen an der Grundmaschine 5.1.1 Einstellung der Maschinenhauben
228 Serviceanleitung SIPLACE SX4/DX4
5.1.1.6
5.1.1.6 Einstellung der Hauben-Rollen
Einstellung der Hauben-Rollen

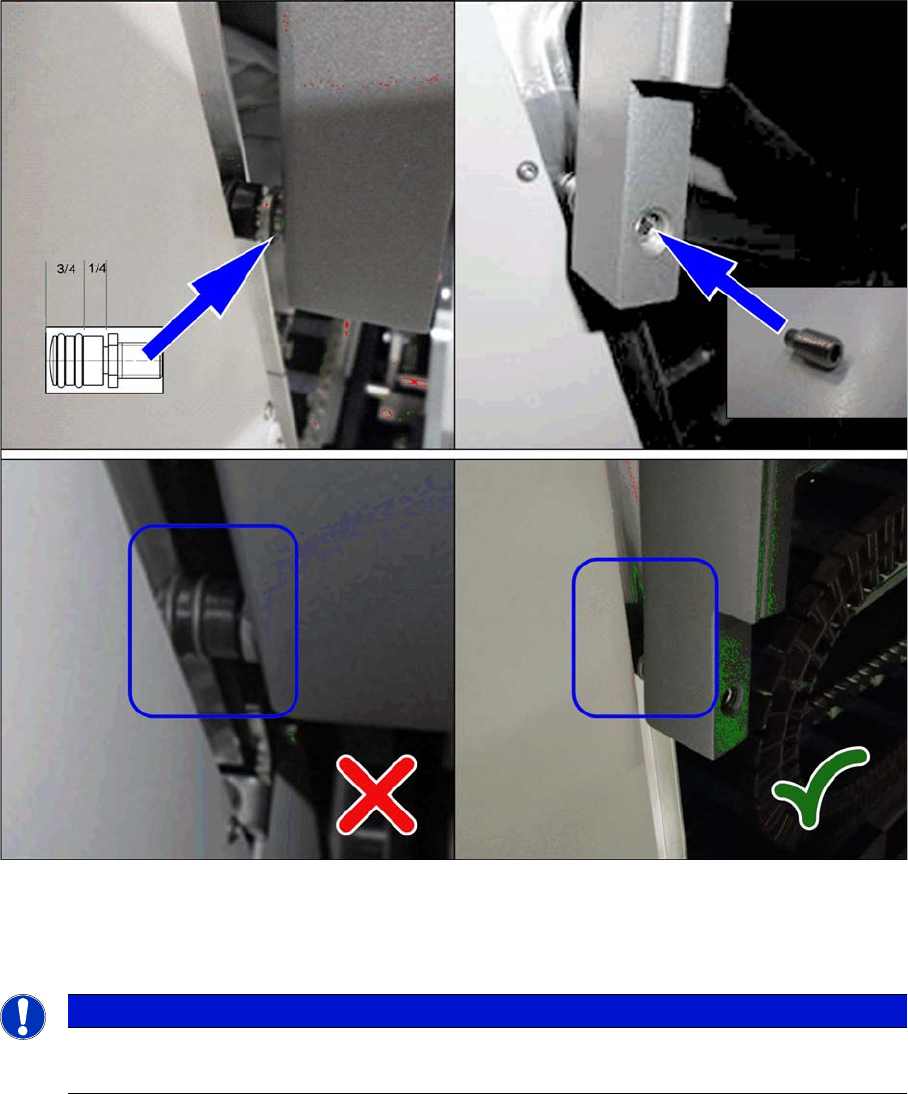

Hauben-Rollen (am Beispiel SX2)
► Stellen Sie die Hauben-Rolle mit Hilfe der Madenschraube ein, so dass diese zu mindestens 75 %
in die Führung eintaucht. Kontern Sie die Rolle mit einem Gewindestift DIN 915-M8x16 [00304354-
xx] oder DIN EN ISO4026-M8x16-A2-21H [03025582-xx].
HINWEIS
Fehlende O-Ringe
► Ersetzen Sie umgehend fehlende O-Ringe an der Rolle: O-Ring 8,5x1,6 [03078577-xx]
Einstellarbeiten
5.2.1 Übersicht Elektrik Einstellungen an der Elektrik und Steuerung
Serviceanleitung SIPLACE SX4/DX4 229
5.2
5.2 Einstellungen an der Elektrik und Steuerung
Einstellungen an der Elektrik und Steuerung
5.2.1
5.2.1 Übersicht Elektrik
Übersicht Elektrik
VORSICHT
Wirkschaltplanmappe beachten!
Für genauere Informationen sehen Sie in der Wirkschaltplanmappe Ihrer Maschine nach.
► Wirkschaltplanmappe SIPLACE SX4/DX4 [00196711-xx] (deutsch/englisch)
► Wirkschaltplanmappe SIPLACE X-Serie S [00197021-xx] (deutsch/englisch)
