Einstellarbeiten 5.4.6 Spursignale und Nullimpuls Einstellungen am Portal Serviceanleitung SIPLACE SX4/DX4 235 5.4.6 5 . 4 . 6 S p u r s ig n a le u n d N u llim p u ls Spursignale und Nullimpuls 5.4.6.1 5 . 4 . 6 . 1 Ü …
Einstellarbeiten
Einstellungen am Portal 5.4.5 Mechanische Einstellung der Inkrementalgeber
234 Serviceanleitung SIPLACE SX4/DX4
5.4.5
5.4.5 Mechanische Einstellung der Inkrementalgeber
Mechanische Einstellung der Inkrementalgeber
Die Inkrementalgeber (Leseeinheiten) an den X- und Y-Achsen werden exakt auf die Position des
Inkrementalmaßstabs eingestellt. Dazu dienen die beiden Begrenzungsmarken am Inkrementalgeber,
welche die oben/unten Position des Maßstabs bilden sollen. Außerdem werden sie, je nach Maschinen-
typ, mechanisch auf einen Abstand von 0,75 mm (schwarz-weißer Maßstab) oder 0,4 mm (goldener
Maßstab) zum Inkrementalmaßstab eingestellt.
--- = Kombination nicht möglich, X = Kombination möglich
Nach der Einstellung der Inkrementalgeber müssen der Nullimpuls und die Spursignale überprüft wer-
den.
Üblicherweise ergeben sich korrekte Zähl- und Nullimpulssignale durch die korrekte Montage. Zur Feh-
leranalyse und -behebung ist es nötig diese Signale nachzumessen.
Beachten Sie hierzu auch den Abschnitt Spursignale und Nullimpuls.
Sehen Sie dazu auch...
5.4.6 Spursignale und Nullimpuls [ ➙ 235]
Maschinentyp Schwarz-weißer Maßstab
(0,75 mm)
Goldener Maßstab
(0,4 mm)
X-Serie S X ---
SX4/DX4 X X
HINWEIS
Kunststoffplättchen
Verwenden Sie für die Einstellung ein oder mehrere Kunststoffplättchen die zusammen einer
Dicke von 0,75 mm (oder 0,4 mm) entsprechen.
► Fühlerlehre 0,75 mm Kunststoff [03090774-xx]
Einstellarbeiten
5.4.6 Spursignale und Nullimpuls Einstellungen am Portal
Serviceanleitung SIPLACE SX4/DX4 235
5.4.6
5.4.6 Spursignale und Nullimpuls
Spursignale und Nullimpuls
5.4.6.1
5.4.6.1 Überprüfung Nullimpuls
Überprüfung Nullimpuls
Der Nullimpuls muss von der Leseeinheit sicher und einwandfrei erkannt werden. Um dies sicher zu stel-
len kann der analoge sowie auch der digitale Nullimpuls überprüft werden. An den Inkrementalen
Längenmessystemen können keine elektrischen Einstellungen durchgeführt werden.
Messen des analogen Nullimpuls

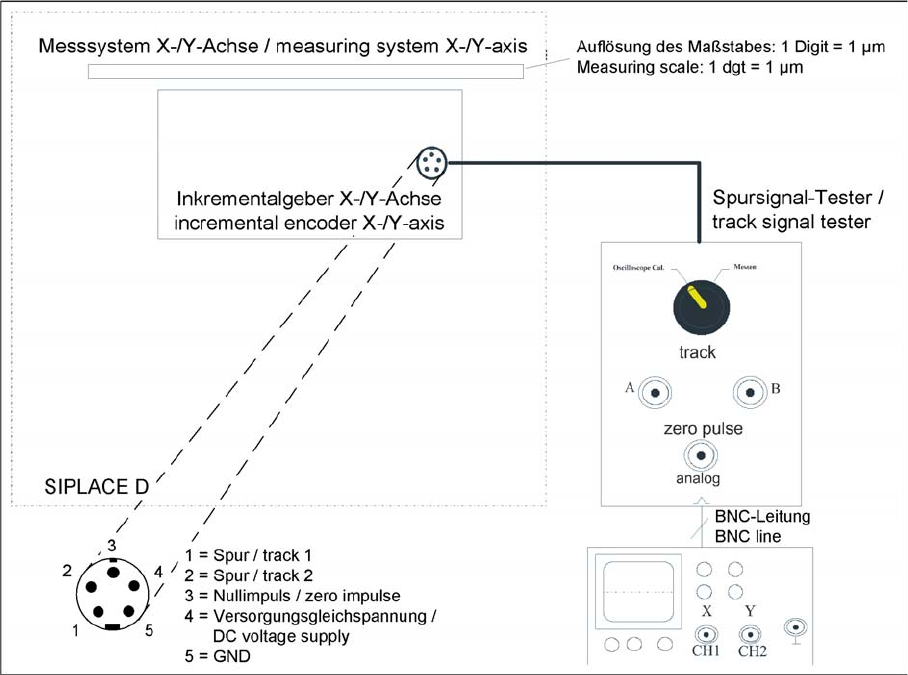

Messaufbau für die Überprüfung des analogen Nullimpulses und der analogen Spursignale
Einstellarbeiten
Einstellungen am Portal 5.4.6 Spursignale und Nullimpuls
236 Serviceanleitung SIPLACE SX4/DX4
Messablauf
► Schieben Sie das Portal mit der Hand über den ersten Nullimpuls.

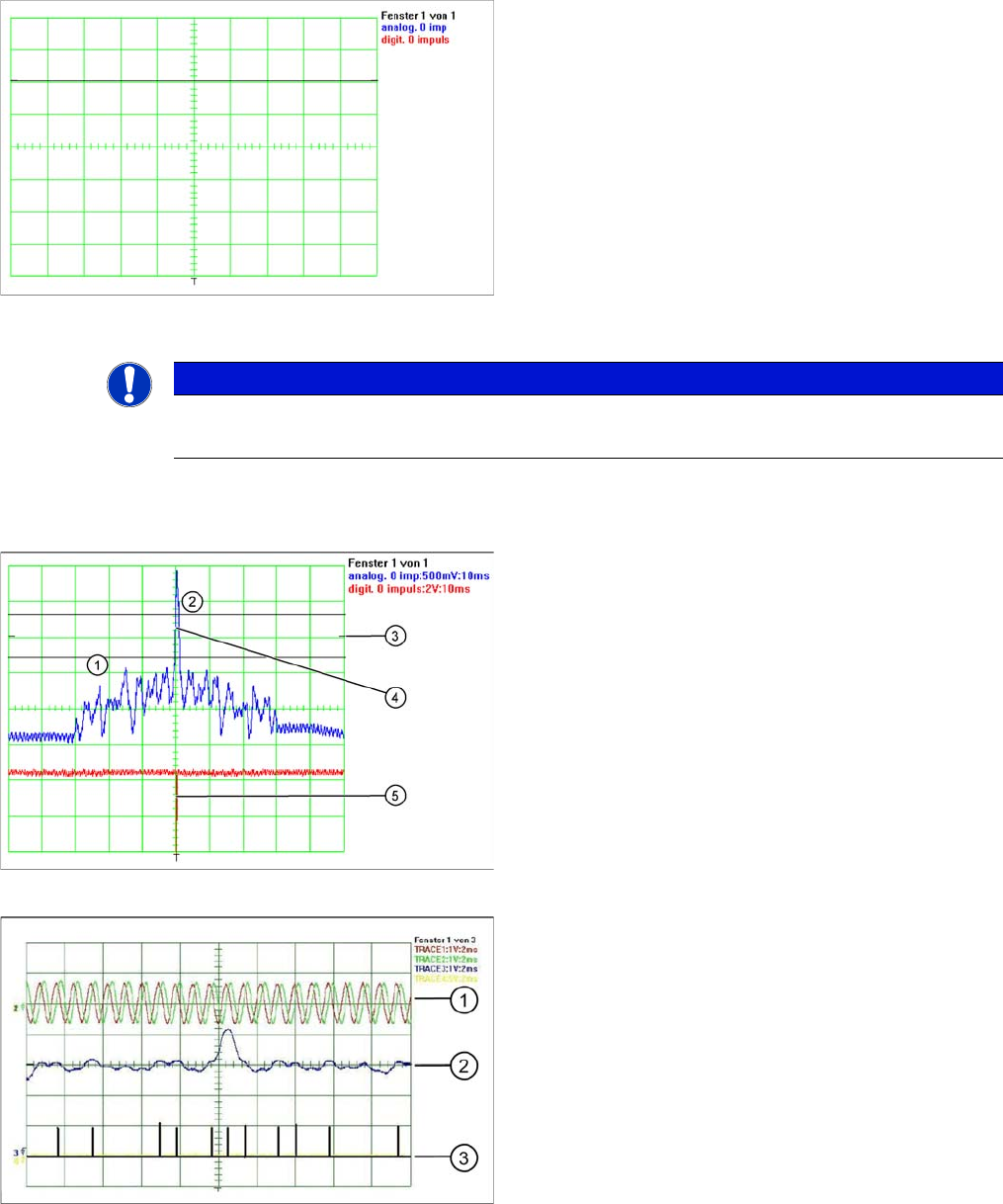

► Es sollte sich folgendes Bild auf dem Oszilloskop einstellen.
Ausgangsstellung zum Nullimpulse messen.
► Messsystem-Tester an Inkrementalgeber
anschließen.
► Hauptschalter EIN
► Oszilloskop am Messsystem-Tester anschließen.
► Stellen Sie den Messadapter auf Oszilloskop eichen
und positionieren Sie das Signal in die obere Bild-
schirmmitte.
HINWEIS
Kontrolle
Es ist der erste Nullimpuls nach dem Endlagebero zu kontrollieren.
Richtig eingestellte Leseeinheit
1. Im Toleranzband von -0,3 V dürfen keine
Störimpulse auftreten.
2. Der analoge Nullimpuls muss die Schaltschwelle
mind. um 0,3 V überschreiten
3. Ausgangsstellung
4. analoger Nullimpuls
5. digitaler Nullimpuls
Falsch eingestellte Leseeinheit oder verschmutzter Nul
-
limpulse
1. analoge Spursignale A und B
2. analoge Nullimpulse
3. digitale Nullimpuls
