Einstellarbeiten 5.4.6 Spursignale und Nullimpuls Einstellungen am Portal Serviceanleitung SIPLACE SX4/DX4 239 5.4.6.2 5 . 4 . 6 . 2 Ü b e r p r ü f u n g d e r S p u r s ig n a le Überprüfung der Spursignale Analoge Spu…
Einstellarbeiten
Einstellungen am Portal 5.4.6 Spursignale und Nullimpuls
238 Serviceanleitung SIPLACE SX4/DX4

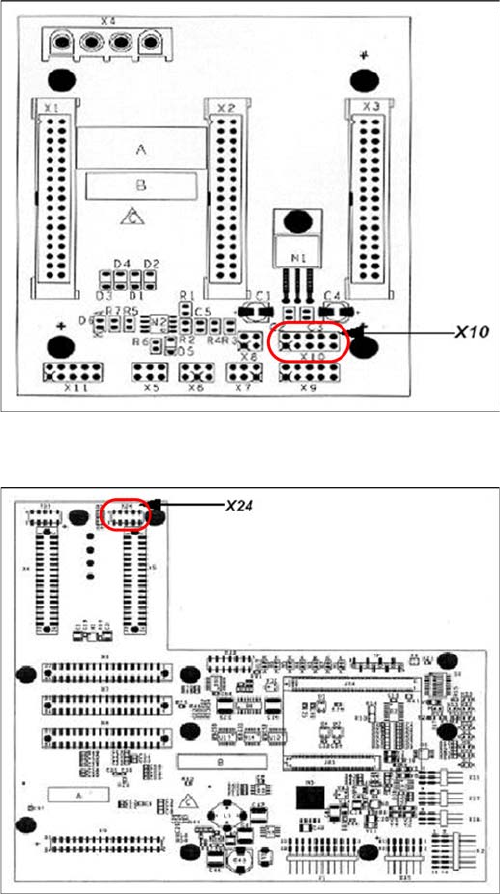

X10 am Portal-Interface für die Y-Achse
X24 am Kopf-Interface für die X-Achse
Steckerbelegung X10:
1. Pin 1 Schirm
2. Pin 2 Spur A
3. Pin 3 Spur A\
(A\ bedeutet A invertiert)
4. Pin 4 Masse
5. Pin 5 Spur B
6. Pin 6 Spur B\
7. Pin 7 +5V
8. Pin 8 Spur N
9. Pin 9 Spur N\
10. Pin 10 Key
Steckerbelegung X24:
1. Pin 1 Schirm
2. Pin 2 Spur A
3. Pin 3 Spur A\
4. Pin 4 Masse
5. Pin 5 Spur B
6. Pin 6 Spur B\
7. Pin 7 +5V
8. Pin 8 Spur N
9. Pin 9 Spur N\
10. Pin 10 Key
Einstellarbeiten
5.4.6 Spursignale und Nullimpuls Einstellungen am Portal
Serviceanleitung SIPLACE SX4/DX4 239
5.4.6.2
5.4.6.2 Überprüfung der Spursignale
Überprüfung der Spursignale
Analoge Spursignale
Zur Überprüfung der Spursignale schließen Sie den Spursignal-Tester und das Oszilloskop an. (siehe
"5.4.6.1.1 Messen des analogen Nullimpuls" [ ➙ 235])
► Schalten Sie die Maschine ein
► Spursignal-Tester auf Schalterstellung Oszi eichen
► Oszilloskop auf Stellung DC, Refr., Non Store, Auto (20 ms)
► Spannungsbereich V/Division stufenweise bis auf 0,5 V/Div. verkleinern.
► Oszilloskop auf Stellung X/Y --> Leuchtpunkt erscheint!
► Verschieben Sie den Leuchtpunkt, so dass dieser in der Bildschirmmitte erscheint
► Meßsystem-Tester auf Stellung Sinus Verstärker Ausgang
► Ausgewählte Achse von Hand hin und her bewegen.

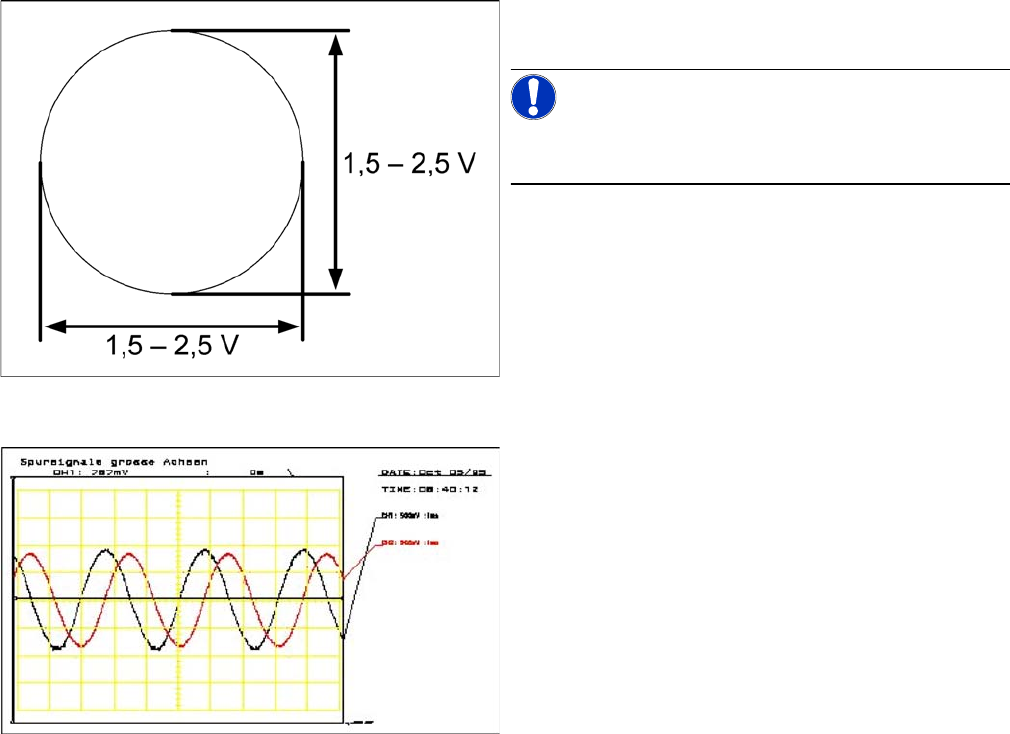

Analoge Spursignale A und B in X/Y-Betriebsart des Os
-
zilloskops
► Es sollte sich nebenstehendes Bild auf dem Oszillos-
kop einstellen.
HINWEIS!
Eine neue Version des Inkrementalgebers (Ein-Feld-Op-
tik) kann Signale von 1,8 bis 3,6 Vss erkennen.
Analoge Spursignale 90° phasenverschoben
► Schalten Sie das Oszilloskop auf Normalbetrieb.
► Es sollte sich nebenstehendes Bild auf dem Oszillos-
kop einstellen.
Einstellarbeiten
Einstellungen am Portal 5.4.6 Spursignale und Nullimpuls
240 Serviceanleitung SIPLACE SX4/DX4
Digitale Spursignale
Zur Überprüfung der digitalen Spursignale schließen Sie den Spursignal-Tester und das Oszilloskop an.
(siehe "5.4.6.1.2 Messen des digitalen Nullimpuls" [ ➙ 237])
Der Messablauf ist identisch wie in "5.4.6.2.1 Analoge Spursignale" [ ➙ 239] beschrieben.
Digitale Spursignale 90° phasenverschoben
1. Spur A
2. Spur B
