Einstellarbeiten
5.5.2 Sonarsensor PXS240 teachen Einstellungen am Transport
Serviceanleitung SIPLACE SX4/DX4 253
5.5.2
5.5.2 Sonarsensor PXS240 teachen
Sonarsensor PXS240 teachen
Teile, Hilfsmittel und Werkzeug
▪ Einstelllehre für Sonarbero [03076989-xx]
▪ Programmierkabel für PXS240-Sensor [03073330-xx]
Einstellung
► Fahren Sie die Transportwangen mit der Software in eine geeignete Arbeitsposition. Alternativ
können Sie beim Doppeltransport auch die Klemmung der Transportwangen lösen (siehe "3.6.1
Klemmung der Transportwangen lösen" [ ➙ 93]).
► Sichern Sie die Maschine indem Sie entsprechende Warnschilder anbringen. Schalten Sie die Ma-
schine nicht aus, da die Einstellung sonst nicht vorgenommen werden kann. Beachten Sie dazu Ab-
schnitt "1.2 Was vor Beginn der Arbeiten zu tun ist..." [ ➙ 12],
HINWEIS
2 Versionen des Programmierkabels
Zwischenzeitlich wurde eine zweite Version (UB-PROG2) des Programmierkabels ausgeliefert.
Die Funktion für dieses Programmierkabel ist ähnlich zum Programmierkabel PXS240.
Zusätzlich werden hier zwei Adapterkabel (M8/M12-Adapter und M12/M8-Adapter) für den
Sensor und das Kabel zur Transportsteuerung angeschlossen.
Das bekannte Programmierkabel wird zukünftig unter der Bezeichnung "UB-PROG4-V31" (alt
PXS240) wieder und der Art.Nr.: [03073330-xx] angeboten.
► Siehe auch "4.10 Programmierkabel für PXS240-Sensor [03073330-xx]" [ ➙ 218]
► Für das neue Programmierkabel gehen Sie wie folgt vor:
Schalten Sie die Maschine ein, Legen Sie die Lehre wie beschrieben auf den Transport.
Zum Teachen betätigen Sie den Taster "A1" am Programmierkabel für ca. 3 Sekunden, bis
die LED am Bero zu blinken beginnt. Der Taster "A2" am UB-PROG2 wird nicht benötigt.

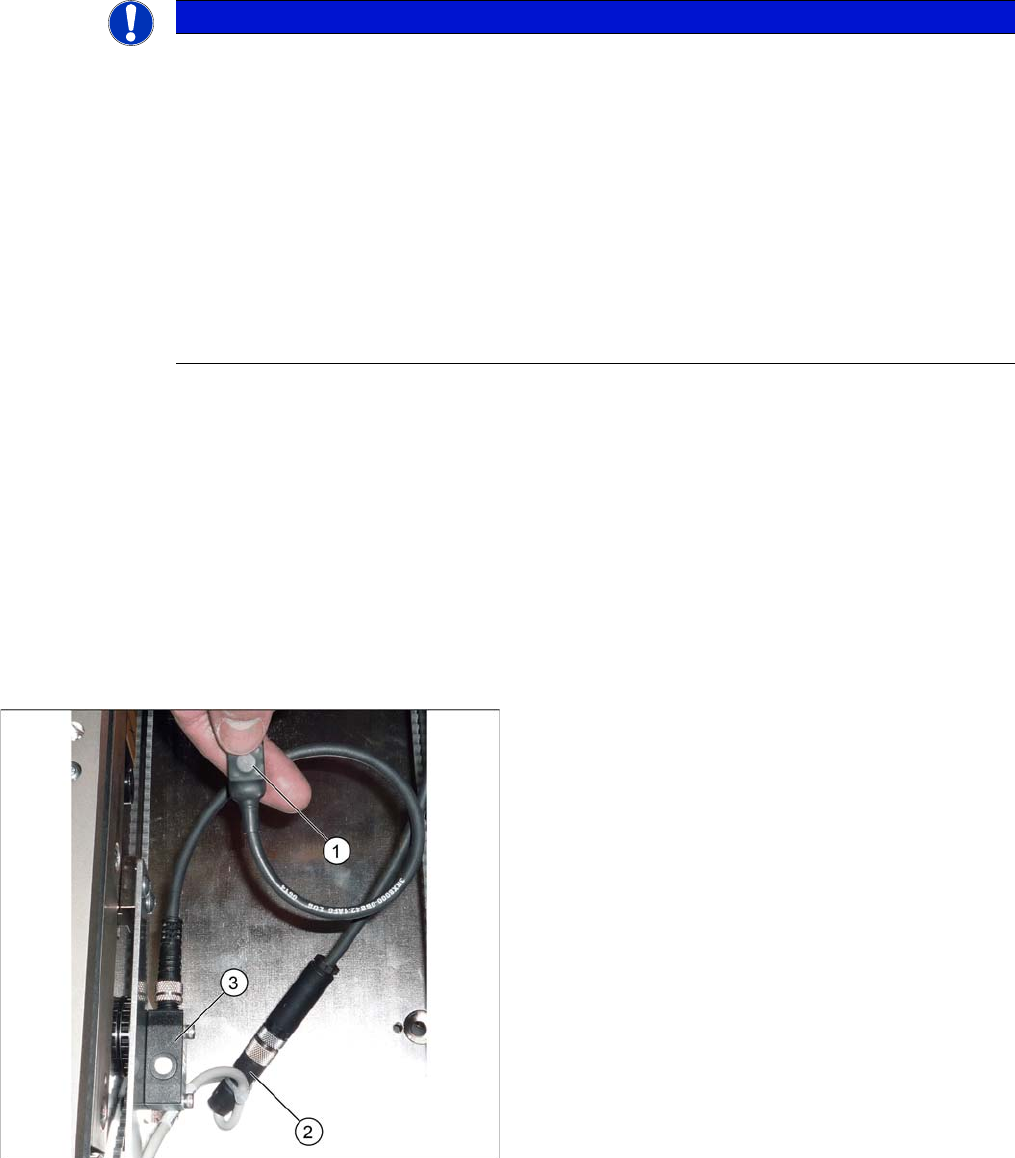

Anschließen des Programmierkabels (am Beispiel X4I)
1. Programmierkabel für PXS240-Sonarbero
2. Steckverbindung für den Sonarbero
3. Sonarbero PXS240
► Lösen Sie die Steckverbindung am Sonarbero und
stecken Sie das Programmierkabel zwischen diese
und den Sonarbero.
Einstellarbeiten
Einstellungen am Transport 5.5.2 Sonarsensor PXS240 teachen
254 Serviceanleitung SIPLACE SX4/DX4
► Zum Teachen betätigen Sie den Taster am Programmierkabel für ca. 3 Sekunden, bis die LED am
Berozu blinken beginnt.
Die Schaltgrenze ist nun entsprechend eingestellt.
► Entfernen Sie die Einstelllehre.
► Lösen Sie die Verbindungen des Programmierkabels und stecken Sie den Sonarbero wieder direkt
an den maschinenseitigen Anschluss.

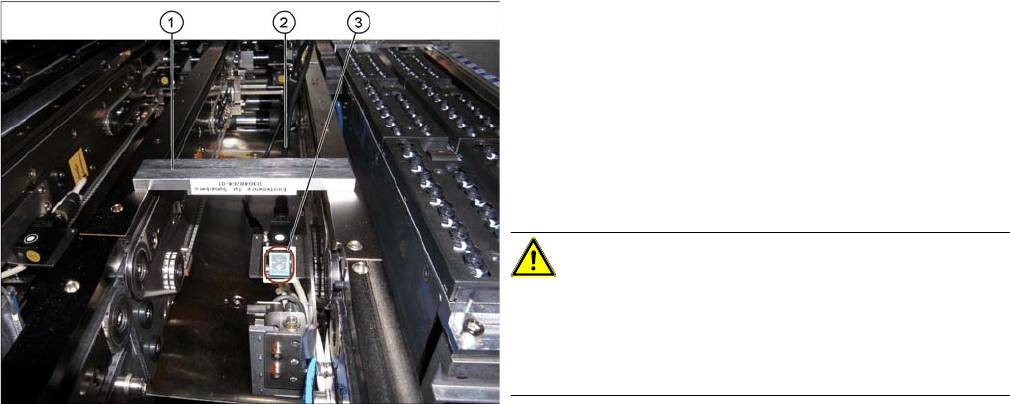

Eingebauter Sonarbero mit Programmierkabel und Ein
-
stelllehre (am Beispiel X4I)
1. Einstelllehre
2. Programmierkabel (eingebaut)
3. LED am Sonarbero
► Der Abstand zur Leiterplatte wird über die Einstellleh-
re vorgegeben.
Legen Sie die Einstelllehre so über den Transport,
dass sie über dem Empfangsbereich des Sonarberos
liegt.
VORSICHT!
Lehre richtig herum verwenden
Die Lehren können für unterschiedliche Transporttypen
verwendet werden. Achten sie darauf, diese richtig her-
um aufzulegen.
▪ 3 mm Abstand für den X-Transport
▪ 2 mm Abstand für den SX Transport
Einstellarbeiten
5.5.3 Transportwangen Einstellungen am Transport
Serviceanleitung SIPLACE SX4/DX4 255
5.5.3
5.5.3 Transportwangen
Transportwangen
5.5.3.1
5.5.3.1 Parallelität der Transportwangen im ET einstellen
Parallelität der Transportwangen im ET einstellen
Übersicht
Einstellung
► Fahren Sie die Transportwange mit der Software in eine geeignete Arbeitsposition.
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern Sie die
Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt "1.2 Was vor Beginn der Arbeiten
zu tun ist..." [ ➙ 12].
► Lockern Sie die Befestigungsschrauben des Antriebs der Breitenverstellung. Der Zahnriemen der
Breitenverstellung sollte daraufhin soviel Spiel haben, dass Sie die Breitenverstellungen unabhängig
voneinander bewegen können. Ggf. müssen Sie dazu noch den Zahnriemen von den Umlenkrollen
lösen.
► Schieben Sie die Transportwange von Hand ganz nach außen, so dass die Verstelleinheiten an den
Anschlägen der Spindeln anliegen.
► Haben Sie den Zahnriemen von den Umlenkrollen gelöst, dann fädeln Sie diesen jetzt wieder ein.
► Ziehen Sie die Befestigungsschrauben des Antriebs wieder fest und stellen Sie dabei die Riemen-
spannung auf 27 +/-2 Hz ein (siehe "5.5.1.2 Riemenspannung Breitenverstellung einstellen"
[ ➙ 249]).
Kontrolle
► Die bewegliche Transportwange muss überall den gleichen Abstand zur Transportwanne haben.
► Fahren Sie die bewegliche Transportwange per Hand durch Ziehen am Zahnriemen bis zum Rand.
Die Verstelleinheiten müssen gleichzeitig gegen die Anschläge fahren.
► Kalibrieren Sie den Motor der Breitenverstellung.

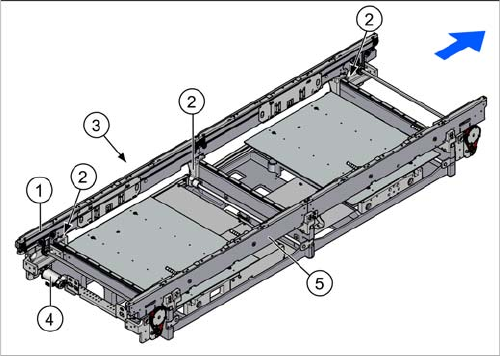

1. Bewegliche Transportwange (hier: links)
2. Verstelleinheiten (3x)
3. Zahnriemen Breitenverstellung
4. Antrieb Breitenverstellung
5. Feste Transportwange (hier: rechts)
