Einstellarbeiten
Einstellungen am Transport 5.5.5 Leiterplattenklemmung
258 Serviceanleitung SIPLACE SX4/DX4
5.5.5
5.5.5 Leiterplattenklemmung
Leiterplattenklemmung
5.5.5.1
5.5.5.1 Leiterplattenklemmung (Betätiger) einstellen
Leiterplattenklemmung (Betätiger) einstellen
Wird von der Transportsteuerung der Fehler Klemmungsfehler Transport ausgegeben, dann sollte der
Abstand vom Hubtischbetätiger zur Oberkante des Transportriemens überprüft werden.
Teile, Hilfsmittel und Werkzeug
▪ Einstelllehre Betätiger [03049740-xx]
▪ Klemmleiste [03076699-xx]
Einstellung
► Montieren Sie die Klemmleiste auf der langen Seite der Einstelllehre.
► Lockern Sie die Befestigungsschrauben des Betätigers.
► Bringen Sie die Einstelllehre wie auf dem Bild gezeigt an der Transportwange an.
► Ziehen Sie die Befestigungsschrauben des Betätigers fest. Dadurch wird der Abstand auf 94,0 mm
eingestellt.
► Wiederholen Sie diese Einstellung an allen Betätigern.

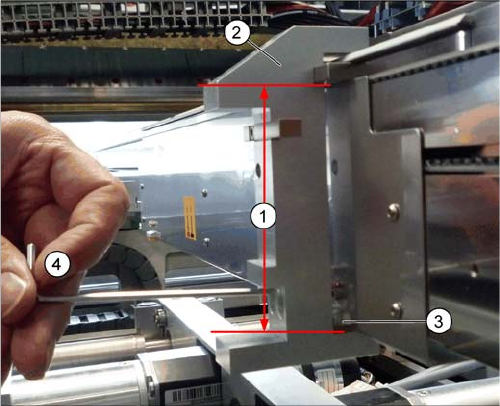

Leiterplattenklemmung einstellen (am Beispiel SX1/SX2)
1. Abstand 94,0 mm von der Unterkante des Betätigers
zur Oberkante des Transportzahnriemens
2. Einstelllehre
3. Betätiger
4. Lockern und festziehen der Befestigungsschrauben
des Betätigers durch die Bohrung an der Lehre
Einstellarbeiten
5.5.6 Hubtisch Einstellungen am Transport
Serviceanleitung SIPLACE SX4/DX4 259
5.5.6
5.5.6 Hubtisch
Hubtisch
5.5.6.1
5.5.6.1 Parallelität und Höhe der Hubtischplatte einstellen
Parallelität und Höhe der Hubtischplatte einstellen
Übersicht
Einstellung
► Stellen Sie die Transportwangen mit der Software auf maximale Breite (siehe auch "3.6.1 Klemmung
der Transportwangen lösen" [ ➙ 93]).
► Lösen Sie die Befestigungsschrauben (Senkkopfschrauben) der Hubtischplatte, aber nehmen Sie
die Hubtischplatte nicht ab.
► Klemmen Sie den Hubtisch ohne Leiterplatte über die Software.
► Unter den Befestigungsschrauben befinden sich Stellschrauben (Inbus 5).
Stellen Sie die Hubtischplatte mit Hilfe der Stellschrauben spielfrei zur Klemmkante ein.
► Prüfen Sie alle vier Ecken des Hubtischs auf ein evtl. vorhandenes Spiel.
► Klemmen Sie zur Überprüfung eine Leiterplatte. Prüfen Sie an den Ecken ob evtl. noch ein Spiel vor-
handen ist.
► Kalibrieren Sie den Nullpunkt des Hubtischmotors.
Sehen Sie dazu auch...
1.2 Was vor Beginn der Arbeiten zu tun ist... [ ➙ 12]
GEFAHR
NOT-HALT betätigen!
Bei allen Einstellarbeiten am Hubtisch muss dieser gegen Verfahren gesichert werden!

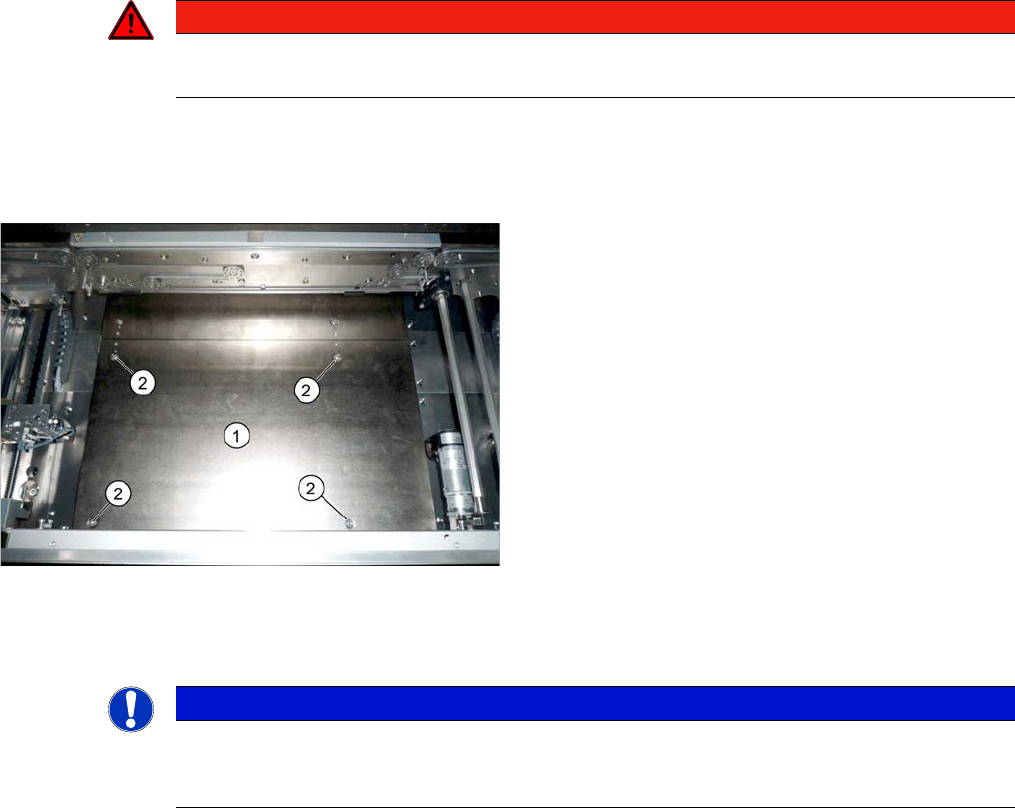

Hubtischplatte (am Beispiel X-Serie S)
1. Hubtischplatte
2. Befestigungsschrauben der Hubtischplatte
HINWEIS
Einfach-, Doppeltransport
Die Einstellung wird hier am Beispiel der Hubtischeinheit für den Doppeltransport (DT) darge-
stellt. Die Einstellung am Einfachtransport (ET) erfolgt analog.
Einstellarbeiten
Einstellungen am Pipettenwechsler 5.6.1 Einstellung der Höhe des Pipettenwechslers
260 Serviceanleitung SIPLACE SX4/DX4
5.6
5.6 Einstellungen am Pipettenwechsler
Einstellungen am Pipettenwechsler
5.6.1
5.6.1 Einstellung der Höhe des Pipettenwechslers
Einstellung der Höhe des Pipettenwechslers
Teile, Hilfsmittel und Werkzeug
▪ PPW-Abstimmplatte [03021079-xx]
▪ PPW-Auflage [03021044-xx]
▪ Schrauben DIN 965-M4 x 10-4.8 [00095312-xx]
Einstellung
5.6.2
5.6.2 Einstellung der Höhe der Pipettenabwurfstation
Einstellung der Höhe der Pipettenabwurfstation
Teile, Hilfsmittel und Werkzeug
▪ Abstimmplatten für Pipetten-Abwurfvorichtung [03039514-xx]
Einstellung

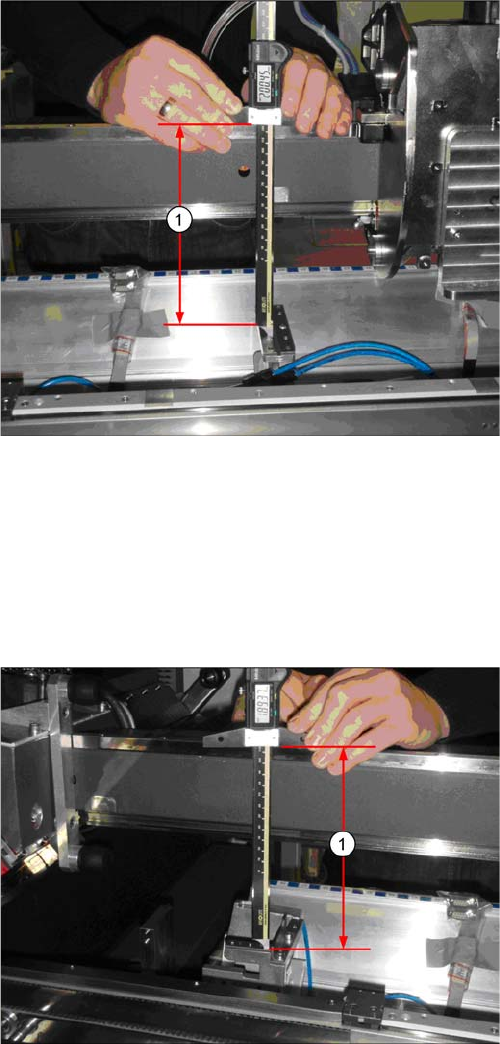

► Der Abstand (1) zwischen der Auflagefläche der Ab-
wurfeinheit und der Führungsschiene des Portals
muss 200 +/-0,2 mm betragen.
Legen Sie ggf. Abstimmplatten bei.
► Der Abstand (1) zwischen der Auflagefläche der Pi-
pettenabwurfstation und der Führungsschiene des
Portals muss 189 +/-0,2 mm betragen.
Legen Sie ggf. Abstimmplatten bei.
