Einstellarbeiten
5.5.6 Hubtisch Einstellungen am Transport
Serviceanleitung SIPLACE SX4/DX4 259
5.5.6
5.5.6 Hubtisch
Hubtisch
5.5.6.1
5.5.6.1 Parallelität und Höhe der Hubtischplatte einstellen
Parallelität und Höhe der Hubtischplatte einstellen
Übersicht
Einstellung
► Stellen Sie die Transportwangen mit der Software auf maximale Breite (siehe auch "3.6.1 Klemmung
der Transportwangen lösen" [ ➙ 93]).
► Lösen Sie die Befestigungsschrauben (Senkkopfschrauben) der Hubtischplatte, aber nehmen Sie
die Hubtischplatte nicht ab.
► Klemmen Sie den Hubtisch ohne Leiterplatte über die Software.
► Unter den Befestigungsschrauben befinden sich Stellschrauben (Inbus 5).
Stellen Sie die Hubtischplatte mit Hilfe der Stellschrauben spielfrei zur Klemmkante ein.
► Prüfen Sie alle vier Ecken des Hubtischs auf ein evtl. vorhandenes Spiel.
► Klemmen Sie zur Überprüfung eine Leiterplatte. Prüfen Sie an den Ecken ob evtl. noch ein Spiel vor-
handen ist.
► Kalibrieren Sie den Nullpunkt des Hubtischmotors.
Sehen Sie dazu auch...
1.2 Was vor Beginn der Arbeiten zu tun ist... [ ➙ 12]
GEFAHR
NOT-HALT betätigen!
Bei allen Einstellarbeiten am Hubtisch muss dieser gegen Verfahren gesichert werden!
Hubtischplatte (am Beispiel X-Serie S)
1. Hubtischplatte
2. Befestigungsschrauben der Hubtischplatte
HINWEIS
Einfach-, Doppeltransport
Die Einstellung wird hier am Beispiel der Hubtischeinheit für den Doppeltransport (DT) darge-
stellt. Die Einstellung am Einfachtransport (ET) erfolgt analog.
Einstellarbeiten
Einstellungen am Pipettenwechsler 5.6.1 Einstellung der Höhe des Pipettenwechslers
260 Serviceanleitung SIPLACE SX4/DX4
5.6
5.6 Einstellungen am Pipettenwechsler
Einstellungen am Pipettenwechsler
5.6.1
5.6.1 Einstellung der Höhe des Pipettenwechslers
Einstellung der Höhe des Pipettenwechslers
Teile, Hilfsmittel und Werkzeug
▪ PPW-Abstimmplatte [03021079-xx]
▪ PPW-Auflage [03021044-xx]
▪ Schrauben DIN 965-M4 x 10-4.8 [00095312-xx]
Einstellung
5.6.2
5.6.2 Einstellung der Höhe der Pipettenabwurfstation
Einstellung der Höhe der Pipettenabwurfstation
Teile, Hilfsmittel und Werkzeug
▪ Abstimmplatten für Pipetten-Abwurfvorichtung [03039514-xx]
Einstellung
► Der Abstand (1) zwischen der Auflagefläche der Ab-
wurfeinheit und der Führungsschiene des Portals
muss 200 +/-0,2 mm betragen.
Legen Sie ggf. Abstimmplatten bei.
► Der Abstand (1) zwischen der Auflagefläche der Pi-
pettenabwurfstation und der Führungsschiene des
Portals muss 189 +/-0,2 mm betragen.
Legen Sie ggf. Abstimmplatten bei.
Einstellarbeiten
5.6.3 Jumper am Pipettenwechsler Einstellungen am Pipettenwechsler
Serviceanleitung SIPLACE SX4/DX4 261
5.6.3
5.6.3 Jumper am Pipettenwechsler
Jumper am Pipettenwechsler
An folgenden Pipettenwechslern muss der Jumper X10 eingestellt werden:
▪ Pipettenwechsler Grundaufbau CPx/all komplett - kurz [03103649-xx]
▪ Pipettenwechsler Grundaufbau CPx/all komplett - lang [03103514-xx]
Übersicht
Einstellung
► Stellen Sie den korrekten Wert abhängig von Kopftyp und Software ein.

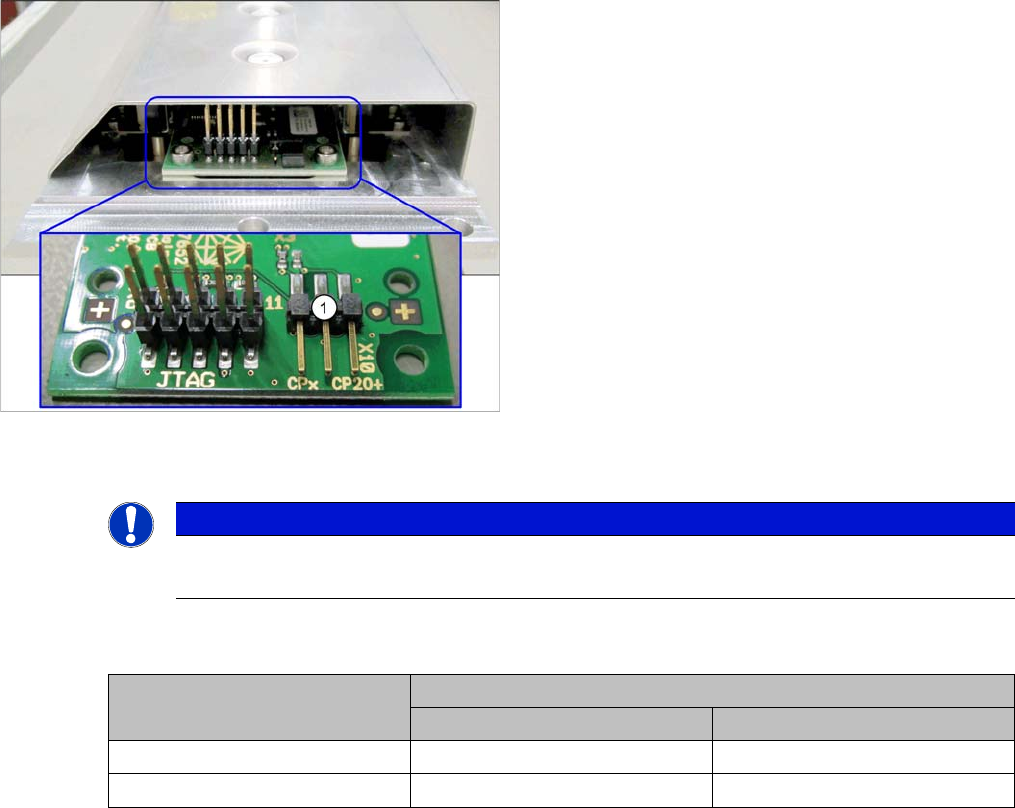

Pipettenwechsler CP20P - Jumper X10
Jumper X10
Sehen Sie dazu auch...
6.6.2 Pipettenwechsler-Hauptplatine C&P20P [03107652-xx] [ ➙ 295]
1. Jumper X10
HINWEIS
Vor dem Einbau
Bauartbedingt muss die Einstellung vor dem Einbau in die Maschine erfolgen.
Kopf Jumper-Position
SW <= 706.x SW >= 707.x
CPx, DLM 1-2 1-2 oder 2-3
C&P20P --- 2-3 (Werkseinstellung)
