Platinenbeschreibung
Portal 6.2.4 X-Basisadapter C&P [03045647-xx]
282 Serviceanleitung SIPLACE SX4/DX4
Vor Version 05

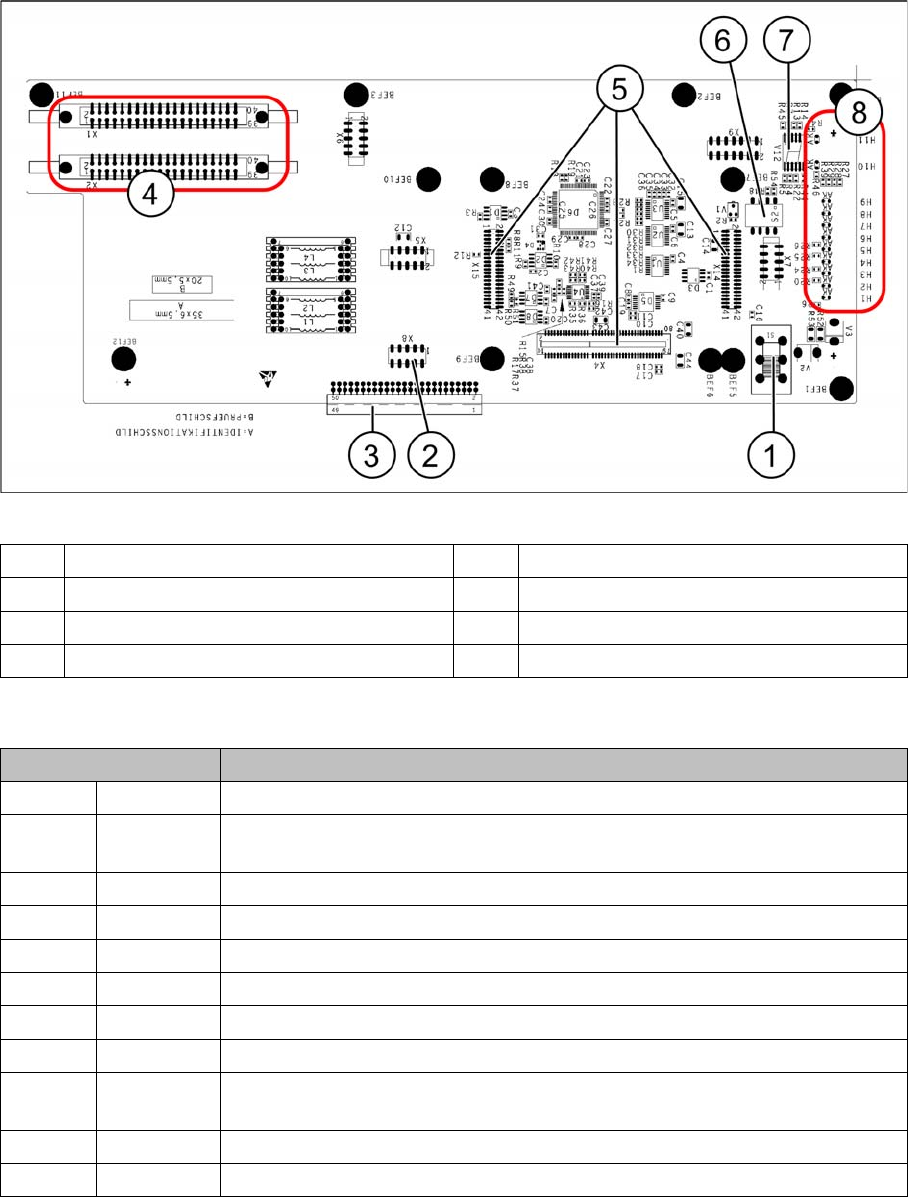

Basisadapterplatine (ohne HCU)
Bedeutung der LEDs
Die Spannungsüberwachungen sprechen an, sobald die Sollspannung um 5 % unterschritten wird.
1 Schalter S1 (s. o.) 2 X4 – zum Überprüfen der Spannungen)
3 Anschluss zum Kopf-Interface C700 4 X1 und X2 – zum Kopf
5 X4, X14 und X15 – für die HCU 6 DIP-Schalter S2
7 7-Segment-Anzeige 8 LEDs H1-H11
LED Beschreibung
H1 BE-S Leuchtet grün wenn der BE-Sensor betätigt wird
H2 RS232 Leuchtet wenn der Programmierstecker für die HCU angeschlossen ist (für
Service nicht vorgesehen)
H3 1V5 Spannungsüberwachung 1,5 V - leuchtet rot bei Fehler
H4 3V3 Spannungsüberwachung 3,3 V - leuchtet rot bei Fehler
H5 5V Spannungsüberwachung 5 V - leuchtet rot bei Fehler
H6 15V Spannungsüberwachung 15 V - leuchtet rot bei Fehler
H7 DP Spannungsüberwachung DP (momentan ohne Funktion)
H8 24V Spannungsüberwachung 24 V - leuchtet rot bei Fehler
H9 LOC Spannungsüberwachung Local - leuchtet rot sobald eine der
Spannungsüberwachungen anspricht.
H10 OK HCU-OK - HCU läuft ohne Fehler
H11 ERR HCU-Fehler - HCU meldet Fehler
Platinenbeschreibung
6.2.4 X-Basisadapter C&P [03045647-xx] Portal
Serviceanleitung SIPLACE SX4/DX4 283
Schalter S2
Alle Schalter müssen auf OFF stehen. Im Bedarfsfall kann die HCU mit S3 zurückgesetzt werden.
Weitere Informationen
Basisadapter für CPx [03045647-xx] an Maschinen mit HCU
Schalter Beschreibung
S1 S0 Portalkodierung (zur Zeit nicht benutzt)
S2 S1 Portalkodierung (zur Zeit nicht benutzt)
S3 Reset Reset HCU
S4 Boot Aktivierung der Bootstrap Funktion HCU (für Service nicht vorgesehen)
1 X3 Anschluss an die Kopfinterfaceplatine
C700
5 Teststecker für FPGA
2 X4-X14-X15 Anschlussstecker für HCU 6 X1-X2 Flachbandanschluss für CPP oder
C&P20
3 Schalter S1 Zwischenkreisspannung
Z-Achse
40V C&P20 (Schalter oben)
150V CPP (Schalter unten)
7 X6 Programmierstecker für FPGA
4 LED H3- H9 8 X7 Teststecker HCU
Platinenbeschreibung
Portal 6.2.4 X-Basisadapter C&P [03045647-xx]
284 Serviceanleitung SIPLACE SX4/DX4
Bedeutung der LEDs H1 - H9
Die Spannungsüberwachungen sprechen an, sobald die Sollspannung um 5% über- oder unterschritten
wird.
H1 OK Statusanzeige für den BE-Sensor
H2 RS232 Leuchtet, wenn der Programmierstecker für die HCU1 angeschlossen ist (für
Service nicht vorgesehen)
H3 1V5 Spannungsüberwachung 1,5 V, leuchtet rot bei Fehler
H4 3V3 Spannungsüberwachung 3,3 V, leuchtet rot bei Fehler
H5 5V Spannungsüberwachung 5 V, leuchtet rot bei Fehler
H6 15V Spannungsüberwachung 15 V, leuchtet rot bei Fehler
H7 DP Spannungsüberwachung DP (monentan ohne Funktion)
H8 24V Spannungsüberwachung 24 V, leuchtet rot bei Fehler
H9 LOC Spannungsüberwachung Local leuchtet rot, sobald eine der
Spannungsüberwachungen anspricht (nicht für 24 V).
